[JWW] DXF入力でちょっと気付いた事

以前の、Jw_cad作者さんサイトの掲示板での質問の件
https://afsoft.livedoor.blog/archives/52334884.html
での「rsel-a.dxf」は、現在の Ver.10.01.8 では開けるようになっていますが、図面左下の図面表題欄内のロゴに、円外側ソリッド図形が１つありますが、そのままJWW保存を行い、これを当方のビューワーやJw_cadの座標ファイル機能で見た所、

・円ソリッド
m_nPenStyle = (101) --------円ソリッドの指定
m_DPoint3.y = ( -1) --------外側円弧ソリッド
m_DPoint3.y = ( 0) --------扇形ソリッド
m_DPoint3.y = ( 5) --------弓形ソリッド
m_DPoint3.y = (100) --------全円ソリッド

https://www.jwcad.net/jwdatafmt.txt
このm_DPoint3.yの値が「-333.186394304557」という意味不明な値になってまして・・・

これ、何なんでしょうね？　みたいなー

外部変形の修正作業をしている時に
たまたま見つけました

DXFファイルを開く際の処理で、ハッチング要素（塗り）をソリッド図形に展開しようとして失敗しているとは思うんですが、こういうイレギュラーなデータを発生しているようで、属性取得も正常に動作していないようですし～（ソリッド図形、という事は分かりますが）

2025年12月09日16:00

カテゴリ: Jw_cad関連; Jw_cad 本家

[JWW] Re:図の移動時に残像が残る

Jw_cad作者さんサイトの掲示板での発言

Windows11Pro 25H2
Intel i7-8700K・RTX2070Su・GTX1050Ti　4K2枚画面
DirectX 12・Jw_cad Ver10.01.8

図の移動や複写、パラメトリックなど、線を移動させるときに残像が残り見難いです。マウスホイールを回して画面の拡大や縮小をすれば再描画されて綺麗になるのですが、動かすとまた残像が残り続けます。(ゆーっくり動かすと画面は真っ赤に染まります…。)

・"消去部分を再表示する"→ONOFF
・"Direct2D"→ONOFF
・Jw_Win.exeのプロパティの"互換性"にある
　⇒互換モード～　→ONOFF
　⇒カラーモードを制限～　→ONOFF
　⇒全画面表示の最適化～　→ONOFF
　⇒管理者として～　→ONOFF
　⇒高DPI設定⇒プログラムDPI この設定を使用して～　→ONOFF
　⇒高DPI設定⇒高DPIスケール設定高いDPIスケール～　→ONOFF

等全て過去にある助言は一通り試してみたのですが効果がありません。
どなたか同じような症状のかたいませんか？

解決案が手詰まりです。助言願います。

・過去に同様の質問有り
　https://afsoft.livedoor.blog/archives/52339507.html
　https://afsoft.livedoor.blog/archives/52338260.html
　https://afsoft.livedoor.blog/archives/52337551.html
　https://afsoft.livedoor.blog/archives/52329767.html
・現在の所、問題解決したという報告は無し

2025年12月08日16:30

カテゴリ: 日記

左足の甲が痛い

朝起きたら、左足の甲に少し違和感

昼過ぎに近所のスーパーへ
徒歩で買い物に行ったのですが
歩いていると　左足の甲が徐々に痛み出して
スーパー内で通路を曲がったりするときに
妙な負荷が掛かって嫌な痛み方

うーん　取り合えず湿布でも貼っておくか
と思ったら　湿布がない・・・
あれれ・・・何故だ？
ドラッグストアに買いに行かないといけないなー

2025年12月07日17:00

カテゴリ: 日記

小春日和

昨晩何度か目が覚めた影響で
今朝、起きるのが少し遅くなってしまいました

最近寒いので寝る際に毛布も掛けたのですが
寝てる最中に汗をかいてしまった　うーむ

水やりをしたあと洗濯開始

遅めの昼食のあと
業務スーパーへゴー

魚の面白ネタはやっぱり
「サメ」小１匹800円前後だっけ？
真鯛、蓮子鯛、チダイ
数の子が出てますねー　さすが12月　正月用かな？
大きい水カレイ　1,300円だっけ？

なんか１日中　ぼぉーっとしてるなぁ

2025年12月06日12:00

カテゴリ: Jw_cad関連; Jw_cad 本家

[JWW] Re:外部変形での面積計算について

Jw_cad作者さんサイトの掲示板での発言

メーカー様からDXFデータを頂き外部変形を使用して面積を計算しようとするとエラーになります。
原因はおそらくですが線が接続されていないのではないかと考えています、それは表示上は繋がっているように見えるのですが、範囲選択での連続線としても読み取れないためです。
何とかして面積を出したいのですが、図面が複雑なため手動で書き換えるなどは避けたいです。
またリング状の面積を計算する際は外径部分の面積を出してから内径の面積出して引くという操作が必要なんでしょうか？
勉強不足のため申し訳ありませんが教えていただけると幸いです。

・面積を計算する外部変形は多数あるので、どんな外部変形の話の事なのか不明　エラーメッセージも不明
・繋がっていない＝誤差がある
　誤差認識を甘くする事で連続線認識する事はプログラミングとしては可能だが、その外部変形でそういう設定やプログラム変更が可能かどうかは不明
　誤差がある前提で、どの点を使って面積計算するのかは、その外部変形に依る

・線を接続する＝トリミング＝線と線の交点計算を行う
　一括計算するには、どの線とどの線をトリミングするのか？という自動判定が必要＝端点同士が近いものというアルゴリズムが必須
　円弧・楕円弧が入るとかなりややこしい＝接する条件の場合、粗いデータだと接しない可能性（交点が計算出来ない場合）がある→線分補間にする事になるだろうがそれでも良いのか否か
・トリミングではなく端点同士を結ぶ微小線を想定して計算する、という手法も有り得る

・図面が複雑＝一度に複数の図形の面積を計算する、という事？
　計算結果はどこにどのように書くのか？
　図芯位置？　表？　エクセルに出力？

＞リング状の面積を計算する際は外径部分の面積を出してから内径の面積出して引くという操作が必要なんでしょうか？
・算数的には　それが普通
・外側の円と内側の円が１セットである、という何らかの情報があるのなら、それを元に引き算処理の自動化は可能かもしれない
・円を線分補間して計算しているのなら、外側の円の補間線分の端点と　内側の円の補間線分の端点とをつなぐ線分を想定し、１度に計算させる手法はある（補間時の誤差は入る）

2025年12月05日21:30

カテゴリ: Jw_cad関連

[JWW] 「リンク先のファイルが存在しません」

という訳で色々と触っていましたが

１）Direct2D をオンにして画像を挿入し
　　Susieプラグインは入れていない状態で
　　画像同梱をすると
　　おそらく画像のファイルサイズ等に影響するのだろうが
　　画像同梱出来る場合と、画像同梱出来ない場合がある

　　画像同梱出来ない場合、
　　画像参照文字列内容は、画像同梱文字列になるが
　　画像は同梱されない
　　→「リンク先のファイルが存在しません」と表示される

　　確実に画像同梱させるために
　　Toro氏の ifwic.spi Ver.2～等を導入するのが必須

　　無くても Direct2Dオン時には画像表示されるので
　　Susieプラグインは不要なのでは？
　　と自分勝手に思ってしまい、画像同梱してJWW保存すると
　　後々、最悪な状況になる可能性はある

２）ファイル選択画面にてサムネイル表示する際（□リスト表示チェックOFF）
　　サムネイル画像を表示する際、自動保存フォルダ下に一時的フォルダは作成されていない　１データずつ読み込み＆表示を行っている可能性　同梱画像はデータの一番下にバインドされているため、文字データを読み込んだ時点では同梱画像データは存在しない状態なので、そういったメッセージが表示されてしまう可能性はある
　　※一時フォルダを作成し、データを全部読み込んで同梱画像を展開し、それからデータ表示を行っているのなら、そういったメッセージは表示されないと思うが、その分のメモリを必要とするのでメモリ不足にさせない為にそういう手法を取っていない可能性はある

　　いっそ、同梱画像はサムネイル表示しなくても良いのではないか？（四角表示だけ行う）いや、通常の参照画像表示もしなくても良いのではなかろうか？（四角表示だけ行う）　サムネイル表示なんて、アバウトな表示で、表示速度はなるべく早く、で良いと思う　普通のデータも、最大10万データまで、とかで切り上げても良いような気はする

2025年12月05日12:00

カテゴリ: 釣り

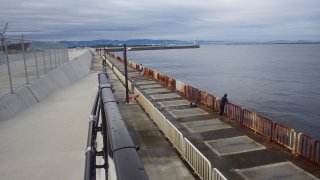

大阪南港・魚つり園護岸は、明日から当面閉鎖

南港・魚つり園護岸
https://nankou-uotsuri-en.jp/

https://nankou-uotsuri-en.jp/emergency/%e5%8d%97%e6%b8%af%e9%ad%9a%e3%81%a4%e3%82%8a%e5%9c%92%e3%82%92%e3%81%94%e5%88%a9%e7%94%a8%e3%81%ae%e7%9a%86%e3%81%95%e3%81%be%e3%81%b8/
との事です

昨日行こうかなと思ってましたが、強風＆寒い＆先日の疲れで結局行かず、今日は行こうかなと思ってましたが、寝る前にこの記事を見て、午前８時からだとすると朝のラッシュに巻き込まれそうだし、釣れる時間帯を逃すし（まぁどうせ釣れないけどw）、午前５時頃には目を覚ましたのですが気力が出ず結局、行くのを止めました

スタッフの方々、お世話になりました＆ありがとうございました

次は、来年春か～

2025年12月05日09:00

カテゴリ: Jw_cad関連; Jw_cad 本家

[JWW] Re:節簡消しの不具合？

Jw_cad作者さんサイトの掲示板での発言

Jwcad ver10.01.8　win11環境でAUTOモードで線の節簡消しを左クリック、左クリック、右クリックでいつものように行った所、円と線が重なっている図形で円と線の交点の２点間で節間消しを行うと線がすべて消去されました。
直線のみで構成される２点間では、節簡消しは正常に実行されました。

右クリックをしたら　線がすべて消去されるのは仕様だが？

ステータスバーに
　■　線・円マウス(L)節間消し　　図形マウス(R)消去
と表示

円ではなく円周ソリッドである可能性は？
（円周ソリッドは節簡消しに対応していない）
TAB３回押し→その円をクリック　で分かる

状況をもっと詳細に説明を

追記：

円はブロック図形でした。ただの円の場合はこの現象は発生しませんでした。

との事で終了
