Script!3D Shareware Edition 1.13 をアップしました。

新しく、
　CHOLE1　円筒面穴１の作図（□の穴）
　CHOLE2　円筒面穴２の作図（○の穴）
を追加しました。
円筒面 Cylinder の側面に四角または○（多角形）の穴を開けたような図を簡単に作図できるようにしましょう、というコンセプトの作図命令です。

CHOLE1 n,bco,sp1,sp2,cx,cy,cz,cr,ch,sa,ea,bx,by,bh,ang,f1,f2,f3
　n : (out) 登録された最終図形要素番号(1〜)
　bco: 穴面を作図する場合の穴面の色(-1;1-255)
　sp1: 円筒面の分割数(3-1000)（穴部分を除く）
　sp2: 穴部分の分割数(3-1000) (底面円部分)
　cx : 底円中心点　相対Ｘ座標[mm]
　cy : 底円中心点　相対Ｙ座標[mm]
　cz : 底円中心点　相対Ｚ座標[mm]
　cr : 底円半径[mm] (cr > bx/2)
　ch : 円筒高さ[mm] (ch > 0)
　sa : 底円　作図開始角度[rad]
　ea : 底円　作図終了角度[rad]
　bx : 長方形穴　横長さ[mm] (bx > 0)
　by : 長方形穴　縦長さ[mm] (by > 0)
　bh : 長方形穴　底円から中央位置までの高さ[mm]
　ba : 長方形穴　水平面角度[rad]
　f1 : 円筒面　0:表示しない　1:表示する(外表)　2:表示する(内表)
　f2 : 穴面　　0:表示しない　1:表示する(外表)　2:表示する(内表)
　f3 : エッジ　0:作図しない　1:作図する　2:作図し選択状態にする

CHOLE2 n,bco,sp1,sp2,cx,cy,cz,cr,ch,sa,ea,bx,by,bh,ang,f1,f2,f3
　n : (out) 登録された最終図形要素番号(1〜)
　bco: 穴面を作図する場合の穴面の色(-1;1-255)
　sp1: 円筒面の分割数(3-1000)（穴部分を除く）
　sp2: 穴部分の分割数(4-1000;偶数) (側面円楕円の分割数)
　cx : 底円中心点　相対Ｘ座標[mm]
　cy : 底円中心点　相対Ｙ座標[mm]
　cz : 底円中心点　相対Ｚ座標[mm]
　cr : 底円半径[mm] (cr > bx/2)
　ch : 円筒高さ[mm] (ch > 0)
　sa : 底円　作図開始角度[rad]
　ea : 底円　作図終了角度[rad]
　bx : 円形穴　横直径[mm]（※CHOLE1と合わせています）
　by : 円形穴　縦直径[mm]（※CHOLE1と合わせています）
　bh : 円形穴　底円から中央位置までの高さ[mm]
　ba : 円形穴　水平面角度[rad]
　f1 : 円筒面　0:表示しない　1:表示する(外表)　2:表示する(内表)
　f2 : 穴面　　0:表示しない　1:表示する(外表)　2:表示する(内表)
　f3 : エッジ　0:作図しない　1:作図する　2:作図し選択状態にする

というような仕様です。
上面・底面、円弧状態の際の平面の側面の作図は行いません。
円筒面は現在の色で作図します。

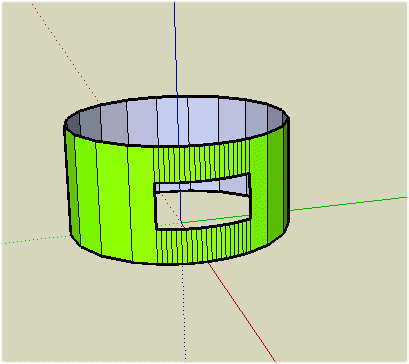

CHOLE1 i,1,20,20,0,0,0,50,50,0,0,40,20,25,0,1,0,0

とすれば

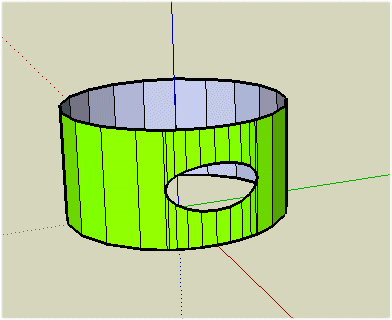

CHOLE2 i,1,20,20,0,0,0,50,50,0,0,40,20,25,0,1,0,0

とすれば

という感じになります。
スケッチアップに送ると、それぞれ下記のようになります。


f2の値を1にすると、穴部分に別の面を作図する事も可能です。また、穴の回りにエッジの線分を作図し、それを選択状態にする事が出来ます。これをスイープしたり変換マトリックスを設定して投影・壁作成等をして、交差した円柱＋角柱、円柱＋円柱、という図形を作図することが出来ます。

#VAR
　vx
　vy
　vz
　i
#DRAW

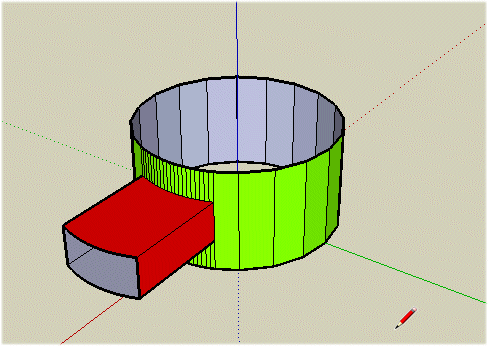

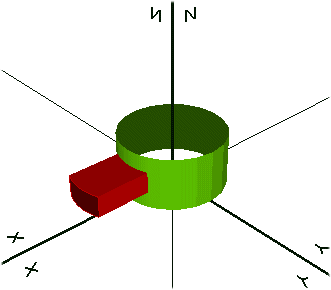

　CHOLE1 i,1,20,20,0,0,0,50,50,0,0,40,20,25,0,1,0,2
CAL vx = 50*Cos(0)
CAL vy = 50*Sin(0)
CAL vz = 0
S_SWEP1 0,-1,-1,vx,vy,vz

で


のようになります。
