続きです。
次は、面取り量・丸めＲが変動するパターンです。

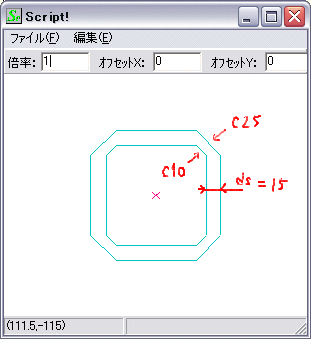

面取りします。

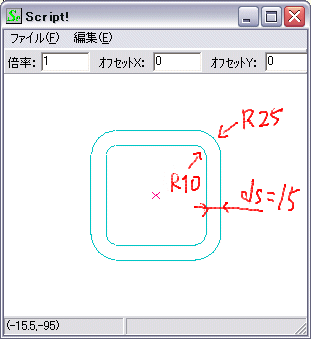

丸めします。
次は、面取り量・丸めＲが変動するパターンです。
// 面取り／丸め付き四角形の作図03これを実行します。
// ※追加した面取量・丸めＲは間隔値分増減するバージョン
#LIST
base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
marume = "なし","面取り","丸め"
#VAR
col = 1 ;*線色
typ = 1 ;*線種
wid = 0 ;*線幅
sx =100 ;*幅
sy =100 ;*高さ
ds = 10 ;*間隔
base = 中中 ;*基準点
marume = なし ;*面取り／丸め指定
mm = 10 ;*面取量／丸めＲ
ib
gx
gy
kx
ky
im
w1
w2
w3
w4
w5
#DRAW
PEN col,typ,wid
CAL gx = sx // gx,gyは外側サイズ
CAL gy = sy
#IF (ds > 0)
CAL gx = sx + ds*2
CAL gy = sy + ds*2
#END
CHKITEM ib,base,base
#IF (ib == 0)
CAL kx = gx/2
CAL ky =-gy/2
#END
#IF (ib == 1)
CAL kx = 0
CAL ky =-gy/2
#END
#IF (ib == 2)
CAL kx =-gx/2
CAL ky =-gy/2
#END
#IF (ib == 3)
CAL kx = gx/2
CAL ky = 0
#END
#IF (ib == 4)
CAL kx = 0
CAL ky = 0
#END
#IF (ib == 5)
CAL kx =-gx/2
CAL ky = 0
#END
#IF (ib == 6)
CAL kx = gx/2
CAL ky = gy/2
#END
#IF (ib == 7)
CAL kx = 0
CAL ky = gy/2
#END
#IF (ib == 8)
CAL kx =-gx/2
CAL ky = gy/2
#END
CHKITEM im,marume,marume
#IF (im != 0)
#GOTO *N1
#END
// ----- 四角 -----
CAL w1 = kx - sx/2
CAL w2 = ky - sy/2
CAL w3 = kx + sx/2
CAL w4 = ky + sy/2
BOX w1,w2,w3,w4
#IF (ds <> 0)
CAL w1 = kx - sx/2 - ds
CAL w2 = ky - sy/2 - ds
CAL w3 = kx + sx/2 + ds
CAL w4 = ky + sy/2 + ds
BOX w1,w2,w3,w4
#END
#EXIT
// ----- 面取り・丸め付き四角 -----
*N1
// --- 共通部分 ---
CAL w1 = kx - sx/2 + mm
CAL w2 = ky + sy/2
CAL w3 = kx + sx/2 - mm
CAL w4 = w2
LINE w1,w2,w3,w4 // 上線
CAL w2 = ky - sy/2
CAL w4 = w2
LINE w1,w2,w3,w4 // 下線
CAL w1 = kx - sx/2
CAL w2 = ky + sy/2 - mm
CAL w3 = w1
CAL w4 = ky - sy/2 + mm
LINE w1,w2,w3,w4 // 左線
CAL w1 = kx + sx/2
CAL w3 = w1
LINE w1,w2,w3,w4 // 右線
#IF (ds <> 0)
CAL w1 = kx - sx/2 + mm
CAL w2 = ky + sy/2 + ds
CAL w3 = kx + sx/2 - mm
CAL w4 = w2
LINE w1,w2,w3,w4 // 上線
CAL w2 = ky - sy/2 - ds
CAL w4 = w2
LINE w1,w2,w3,w4 // 下線
CAL w1 = kx - sx/2 - ds
CAL w2 = ky + sy/2 - mm
CAL w3 = w1
CAL w4 = ky - sy/2 + mm
LINE w1,w2,w3,w4 // 左線
CAL w1 = kx + sx/2 + ds
CAL w3 = w1
LINE w1,w2,w3,w4 // 右線
#END
#IF (im == 2)
#GOTO *N2
#END
// --- 面取り部 ---
CAL w1 = kx - sx/2
CAL w2 = ky + sy/2 - mm
CAL w3 = kx - sx/2 + mm
CAL w4 = ky + sy/2
LINE w1,w2,w3,w4 // 左上
CAL w1 = kx + sx/2 - mm
CAL w2 = ky + sy/2
CAL w3 = kx + sx/2
CAL w4 = ky + sy/2 - mm
LINE w1,w2,w3,w4 // 右上
CAL w1 = kx - sx/2
CAL w2 = ky - sy/2 + mm
CAL w3 = kx - sx/2 + mm
CAL w4 = ky - sy/2
LINE w1,w2,w3,w4 // 左下
CAL w1 = kx + sx/2 - mm
CAL w2 = ky - sy/2
CAL w3 = kx + sx/2
CAL w4 = ky - sy/2 + mm
LINE w1,w2,w3,w4 // 右下
#IF (ds <> 0)
CAL w1 = kx - sx/2 - ds
CAL w2 = ky + sy/2 - mm
CAL w3 = kx - sx/2 + mm
CAL w4 = ky + sy/2 + ds
LINE w1,w2,w3,w4 // 左上
CAL w1 = kx + sx/2 - mm
CAL w2 = ky + sy/2 + ds
CAL w3 = kx + sx/2 + ds
CAL w4 = ky + sy/2 - mm
LINE w1,w2,w3,w4 // 右上
CAL w1 = kx - sx/2 - ds
CAL w2 = ky - sy/2 + mm
CAL w3 = kx - sx/2 + mm
CAL w4 = ky - sy/2 - ds
LINE w1,w2,w3,w4 // 左下
CAL w1 = kx + sx/2 - mm
CAL w2 = ky - sy/2 - ds
CAL w3 = kx + sx/2 + ds
CAL w4 = ky - sy/2 + mm
LINE w1,w2,w3,w4 // 右下
#END
#EXIT
// --- 丸め部 ---
*N2
CAL w1 = kx - sx/2 + mm
CAL w2 = ky + sy/2 - mm
CAL w3 = mm
CAL w4 = 90/180*PI
CAL w5 = 180/180*PI
ARC w1,w2,w3,w4,w5 // 左上
CAL w1 = kx + sx/2 - mm
CAL w2 = ky + sy/2 - mm
CAL w3 = mm
CAL w4 = 0/180*PI
CAL w5 = 90/180*PI
ARC w1,w2,w3,w4,w5 // 右上
CAL w1 = kx - sx/2 + mm
CAL w2 = ky - sy/2 + mm
CAL w3 = mm
CAL w4 = 180/180*PI
CAL w5 = 270/180*PI
ARC w1,w2,w3,w4,w5 // 左下
CAL w1 = kx + sx/2 - mm
CAL w2 = ky - sy/2 + mm
CAL w3 = mm
CAL w4 = 270/180*PI
CAL w5 = 0
ARC w1,w2,w3,w4,w5 // 右下
#IF (ds <> 0)
CAL w1 = kx - sx/2 + mm
CAL w2 = ky + sy/2 - mm
CAL w3 = mm + ds
CAL w4 = 90/180*PI
CAL w5 = 180/180*PI
ARC w1,w2,w3,w4,w5 // 左上
CAL w1 = kx + sx/2 - mm
CAL w2 = ky + sy/2 - mm
CAL w3 = mm + ds
CAL w4 = 0/180*PI
CAL w5 = 90/180*PI
ARC w1,w2,w3,w4,w5 // 右上
CAL w1 = kx - sx/2 + mm
CAL w2 = ky - sy/2 + mm
CAL w3 = mm + ds
CAL w4 = 180/180*PI
CAL w5 = 270/180*PI
ARC w1,w2,w3,w4,w5 // 左下
CAL w1 = kx + sx/2 - mm
CAL w2 = ky - sy/2 + mm
CAL w3 = mm + ds
CAL w4 = 270/180*PI
CAL w5 = 0
ARC w1,w2,w3,w4,w5 // 右下
#END
面取りします。
丸めします。
