// 面取り／丸め付き四角形の作図04
//　　※追加した面取は複線(オフセット)パターン、
//　　　丸めＲは間隔値分増減するバージョン
#LIST
　base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
　marume = "なし","面取り","丸め"
#VAR
　col = 1　　　　　;*線色
　typ = 1　　　　　;*線種
　wid = 0　　　　　;*線幅
　sx =100　　　　　;*幅
　sy =100　　　　　;*高さ
　ds = 10　　　　　;*間隔
　base = 中中　　　;*基準点
　marume = なし　　;*面取り／丸め指定
　mm = 10　　　　　;*面取量／丸めＲ
　ib
　gx
　gy
　dd
　kx
　ky
　im
　w1
　w2
　w3
　w4
　w5
#DRAW
　PEN　col,typ,wid
　CAL　gx = sx　　// gx,gyは外側サイズ
　CAL　gy = sy
　#IF (ds > 0)
　　CAL　gx = sx + ds*2
　　CAL　gy = sy + ds*2
　#END

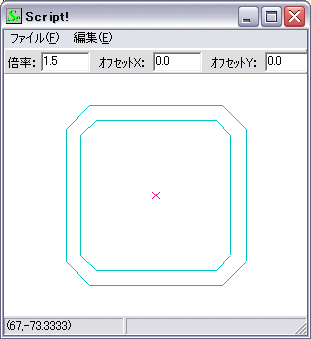

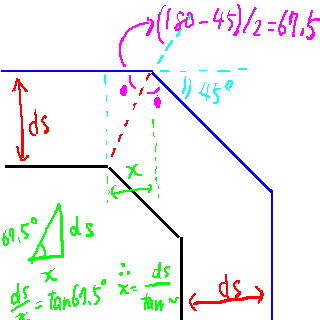

　CAL　dd = ds/Tan(67.5/180*PI)
　CHKITEM ib,base,base
　#IF (ib == 0)
　　CAL　kx = gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 1)
　　CAL　kx = 0
　　CAL　ky =-gy/2
　#END
　#IF (ib == 2)
　　CAL　kx =-gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 3)
　　CAL　kx = gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 4)
　　CAL　kx = 0
　　CAL　ky = 0
　#END
　#IF (ib == 5)
　　CAL　kx =-gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 6)
　　CAL　kx = gx/2
　　CAL　ky = gy/2
　#END
　#IF (ib == 7)
　　CAL　kx = 0
　　CAL　ky = gy/2
　#END
　#IF (ib == 8)
　　CAL　kx =-gx/2
　　CAL　ky = gy/2
　#END
　CHKITEM im,marume,marume
　#IF (im != 0)
　　#GOTO *N1
　#END
// ----- 四角 -----
　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2
　BOX　w1,w2,w3,w4

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky + sy/2 + ds
　　BOX　w1,w2,w3,w4
　#END

　#EXIT

// ----- 面取り・丸め付き四角 -----
*N1
　// --- 共通部分 ---
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2 - mm
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 上線

　CAL　w2 = ky - sy/2
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 下線

　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = w1
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 左線

　CAL　w1 = kx + sx/2
　CAL　w3 = w1
　LINE　w1,w2,w3,w4　　// 右線

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 + mm - dd
　　CAL　w2 = ky + sy/2 + ds
　　CAL　w3 = kx + sx/2 - mm + dd
　　CAL　w4 = w2
　　LINE　w1,w2,w3,w4　　// 上線
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w4 = w2
　　LINE　w1,w2,w3,w4　　// 下線
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky + sy/2 - mm + dd
　　CAL　w3 = w1
　　CAL　w4 = ky - sy/2 + mm - dd
　　LINE　w1,w2,w3,w4　　// 左線
　　CAL　w1 = kx + sx/2 + ds
　　CAL　w3 = w1
　　LINE　w1,w2,w3,w4　　// 右線
　#END

　#IF (im == 2)
　　#GOTO *N2
　#END

　// --- 面取り部 ---
　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky + sy/2
　LINE　w1,w2,w3,w4　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2 - mm
　LINE　w1,w2,w3,w4　　// 右上

　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky - sy/2
　LINE　w1,w2,w3,w4　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 右下

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky + sy/2 - mm + dd
　　CAL　w3 = kx - sx/2 + mm - dd
　　CAL　w4 = ky + sy/2 + ds
　　LINE　w1,w2,w3,w4　　// 左上
　　CAL　w1 = kx + sx/2 - mm + dd
　　CAL　w2 = ky + sy/2 + ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky + sy/2 - mm + dd
　　LINE　w1,w2,w3,w4　　// 右上
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky - sy/2 + mm - dd
　　CAL　w3 = kx - sx/2 + mm - dd
　　CAL　w4 = ky - sy/2 - ds
　　LINE　w1,w2,w3,w4　　// 左下
　　CAL　w1 = kx + sx/2 - mm + dd
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky - sy/2 + mm - dd
　　LINE　w1,w2,w3,w4　　// 右下
　#END
