// 面取り／丸め付き四角形の作図05
// 面取り／丸め付き四角形の作図01改　ソリッド付
#LIST
　base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
　marume = "なし","面取り","丸め"
#VAR
　scol = 0　　　　;*ソリッド任意色
　col = 1　　　　　;*線色
　typ = 1　　　　　;*線種
　wid = 0　　　　　;*線幅
　sx =100　　　　　;*幅
　sy =100　　　　　;*高さ
　base = 中中　　　;*基準点
　marume = なし　　;*面取り／丸め指定
　mm = 10　　　　　;*面取量／丸めＲ
　ib
　kx
　ky
　im
　w1
　w2
　w3
　w4
　w5
　w6
　w7
　w8
#DRAW
　PEN　col,typ,wid
　CHKITEM ib,base,base
　#IF (ib == 0)
　　CAL　kx = sx/2
　　CAL　ky =-sy/2
　#END
　#IF (ib == 1)
　　CAL　kx = 0
　　CAL　ky =-sy/2
　#END
　#IF (ib == 2)
　　CAL　kx =-sx/2
　　CAL　ky =-sy/2
　#END
　#IF (ib == 3)
　　CAL　kx = sx/2
　　CAL　ky = 0
　#END
　#IF (ib == 4)
　　CAL　kx = 0
　　CAL　ky = 0
　#END
　#IF (ib == 5)
　　CAL　kx =-sx/2
　　CAL　ky = 0
　#END
　#IF (ib == 6)
　　CAL　kx = sx/2
　　CAL　ky = sy/2
　#END
　#IF (ib == 7)
　　CAL　kx = 0
　　CAL　ky = sy/2
　#END
　#IF (ib == 8)
　　CAL　kx =-sx/2
　　CAL　ky = sy/2
　#END
　CHKITEM im,marume,marume
　#IF (im == 1)
　　#GOTO *N1
　#END
　#IF (im == 2)
　　#GOTO *N2
　#END

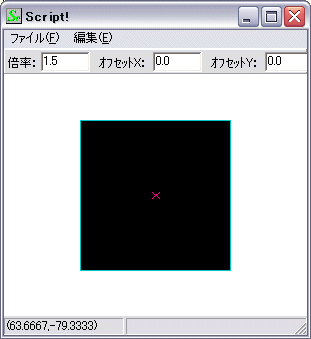

// ----- 四角 -----
　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2
　4SOLID scol,w1,w2,w1,w4,w3,w4,w3,w2
　BOX　w1,w2,w3,w4

　#EXIT

// ----- 面取り付き四角 -----
*N1
　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky + sy/2
　CAL　w5 = kx + sx/2 - mm
　CAL　w6 = ky + sy/2
　CAL　w7 = kx + sx/2
　CAL　w8 = ky + sy/2 - mm
　4SOLID scol,w1,w2,w3,w4,w5,w6,w7,w8　　// 上部台形
　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2 - mm
　4SOLID scol,w1,w2,w1,w4,w3,w4,w3,w2　　// 中央長方形
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky - sy/2
　CAL　w3 = kx - sx/2
　CAL　w4 = ky - sy/2 + mm
　CAL　w5 = kx + sx/2
　CAL　w6 = ky - sy/2 + mm
　CAL　w7 = kx + sx/2 - mm
　CAL　w8 = ky - sy/2
　4SOLID scol,w1,w2,w3,w4,w5,w6,w7,w8　　// 下部台形

　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2 - mm
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 上線

　CAL　w2 = ky - sy/2
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 下線

　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = w1
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 左線

　CAL　w1 = kx + sx/2
　CAL　w3 = w1
　LINE　w1,w2,w3,w4　　// 右線

　// --- 面取り部 ---
　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky + sy/2
　LINE　w1,w2,w3,w4　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2 - mm
　LINE　w1,w2,w3,w4　　// 右上

　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky - sy/2
　LINE　w1,w2,w3,w4　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 右下

　#EXIT

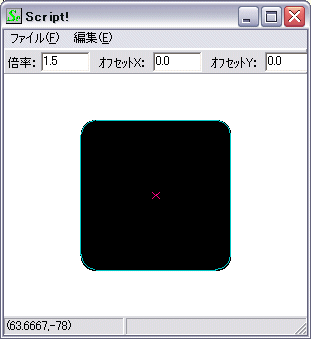

// ----- 丸め付き四角 -----
*N2
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky + sy/2
　CAL　w5 = kx + sx/2 - mm
　CAL　w6 = ky + sy/2
　CAL　w7 = kx + sx/2 - mm
　CAL　w8 = ky + sy/2 - mm
　4SOLID scol,w1,w2,w3,w4,w5,w6,w7,w8　　// 上部長方形
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 90/180*PI
　CAL　w5 = 180/180*PI
　PSOLID scol,w1,w2,w3,w3,0,w4,w5　　// 左上
　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 0/180*PI
　CAL　w5 = 90/180*PI
　PSOLID scol,w1,w2,w3,w3,0,w4,w5　　// 右上
　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2 - mm
　4SOLID scol,w1,w2,w1,w4,w3,w4,w3,w2　　// 中央長方形
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky - sy/2
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky - sy/2 + mm
　CAL　w5 = kx + sx/2 - mm
　CAL　w6 = ky - sy/2 + mm
　CAL　w7 = kx + sx/2 - mm
　CAL　w8 = ky - sy/2
　4SOLID scol,w1,w2,w3,w4,w5,w6,w7,w8　　// 下部長方形
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 180/180*PI
　CAL　w5 = 270/180*PI
　PSOLID scol,w1,w2,w3,w3,0,w4,w5　　// 左下
　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 270/180*PI
　CAL　w5 = 0
　PSOLID scol,w1,w2,w3,w3,0,w4,w5　　// 右下

　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2 - mm
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 上線

　CAL　w2 = ky - sy/2
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 下線

　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = w1
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 左線

　CAL　w1 = kx + sx/2
　CAL　w3 = w1
　LINE　w1,w2,w3,w4　　// 右線

　// --- 丸め部 ---
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 90/180*PI
　CAL　w5 = 180/180*PI
　ARC　w1,w2,w3,w4,w5　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 0/180*PI
　CAL　w5 = 90/180*PI
　ARC　w1,w2,w3,w4,w5　　// 右上

　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 180/180*PI
　CAL　w5 = 270/180*PI
　ARC　w1,w2,w3,w4,w5　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 270/180*PI
　CAL　w5 = 0
　ARC　w1,w2,w3,w4,w5　　// 右下
