// 面取り／丸め付き四角形の作図07
// 面取り／丸め付き四角形の作図03改　ソリッド付
//　　※追加した面取量・丸めＲは間隔値分増減するバージョン
#LIST
　base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
　marume = "なし","面取り","丸め"
#VAR
　scol= 0　　　　　;*ソリッド任意色
　col = 1　　　　　;*線色
　typ = 1　　　　　;*線種
　wid = 0　　　　　;*線幅
　sx =100　　　　　;*幅
　sy =100　　　　　;*高さ
　ds = 10　　　　　;*間隔
　base = 中中　　　;*基準点
　marume = なし　　;*面取り／丸め指定
　mm = 10　　　　　;*面取量／丸めＲ
　ib
　gx
　gy
　kx
　ky
　im
　w1
　w2
　w3
　w4
　w5
　w6
　px1
　py1
　px2
　py2
　px3
　py3
　px4
　py4
　px5
　py5
　px6
　py6
　px7
　py7
　px8
　py8
　qx1
　qy1
　qx2
　qy2
　qx3
　qy3
　qx4
　qy4
　qx5
　qy5
　qx6
　qy6
　qx7
　qy7
　qx8
　qy8
#DRAW
　PEN　col,typ,wid
　CAL　gx = sx　　// gx,gyは外側サイズ
　CAL　gy = sy
　#IF (ds > 0)
　　CAL　gx = sx + ds*2
　　CAL　gy = sy + ds*2
　#END
　CHKITEM ib,base,base
　#IF (ib == 0)
　　CAL　kx = gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 1)
　　CAL　kx = 0
　　CAL　ky =-gy/2
　#END
　#IF (ib == 2)
　　CAL　kx =-gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 3)
　　CAL　kx = gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 4)
　　CAL　kx = 0
　　CAL　ky = 0
　#END
　#IF (ib == 5)
　　CAL　kx =-gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 6)
　　CAL　kx = gx/2
　　CAL　ky = gy/2
　#END
　#IF (ib == 7)
　　CAL　kx = 0
　　CAL　ky = gy/2
　#END
　#IF (ib == 8)
　　CAL　kx =-gx/2
　　CAL　ky = gy/2
　#END
　CHKITEM im,marume,marume
　#IF (im != 0)
　　#GOTO *N1
　#END

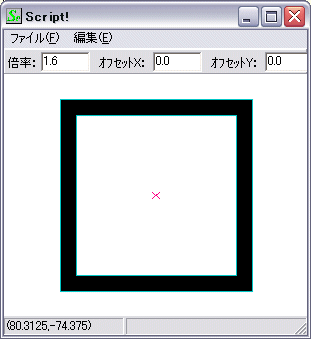

// ----- 四角 -----
　CAL　px1 = kx - sx/2
　CAL　py1 = ky - sy/2
　CAL　px2 = kx + sx/2
　CAL　py2 = ky + sy/2
　CAL　qx1 = kx - sx/2 - ds
　CAL　qy1 = ky - sy/2 - ds
　CAL　qx2 = kx + sx/2 + ds
　CAL　qy2 = ky + sy/2 + ds
　#IF (ds == 0)
　　4SOLID scol, px1,py1, px1,py2, px2,py2, px2,py1
　　BOX　px1,py1,px2,py2
　#ELSE
　　4SOLID scol, px1,py1, px1,py2, qx1,qy2, qx1,qy1
　　4SOLID scol, px1,py2, px2,py2, qx2,qy2, qx1,qy2
　　4SOLID scol, px2,py2, px2,py1, qx2,qy1, qx2,qy2
　　4SOLID scol, px2,py1, px1,py1, qx1,qy1, qx2,qy1
　　BOX　px1,py1,px2,py2
　　BOX　qx1,qy1,qx2,qy2
　#END

　#EXIT

// ----- 面取り・丸め付き四角 -----
*N1
　// --- 共通部分 ---
　CAL　px1 = kx - sx/2 + mm
　CAL　py1 = ky - sy/2
　CAL　px2 = kx - sx/2
　CAL　py2 = ky - sy/2 + mm
　CAL　px3 = kx - sx/2
　CAL　py3 = ky + sy/2 - mm
　CAL　px4 = kx - sx/2 + mm
　CAL　py4 = ky + sy/2
　CAL　px5 = kx + sx/2 - mm
　CAL　py5 = ky + sy/2
　CAL　px6 = kx + sx/2
　CAL　py6 = ky + sy/2 - mm
　CAL　px7 = kx + sx/2
　CAL　py7 = ky - sy/2 + mm
　CAL　px8 = kx + sx/2 - mm
　CAL　py8 = ky - sy/2

　CAL　qx1 = kx - sx/2 + mm
　CAL　qy1 = ky - sy/2 - ds
　CAL　qx2 = kx - sx/2 - ds
　CAL　qy2 = ky - sy/2 + mm
　CAL　qx3 = kx - sx/2 - ds
　CAL　qy3 = ky + sy/2 - mm
　CAL　qx4 = kx - sx/2 + mm
　CAL　qy4 = ky + sy/2 + ds
　CAL　qx5 = kx + sx/2 - mm
　CAL　qy5 = ky + sy/2 + ds
　CAL　qx6 = kx + sx/2 + ds
　CAL　qy6 = ky + sy/2 - mm
　CAL　qx7 = kx + sx/2 + ds
　CAL　qy7 = ky - sy/2 + mm
　CAL　qx8 = kx + sx/2 - mm
　CAL　qy8 = ky - sy/2 - ds

　#IF (im == 2)
　　#GOTO *N2
　#END

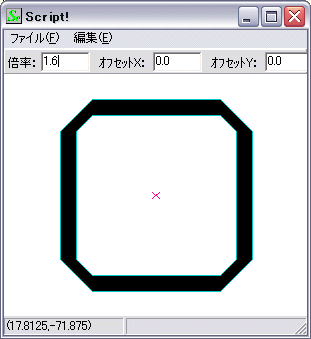

// ----- 面取り付き四角 -----
　#IF (ds == 0)
　　4SOLID scol, px1,py1, px2,py2, px3,py3, px4,py4
　　4SOLID scol, px1,py1, px4,py4, px5,py5, px8,py8
　　4SOLID scol, px5,py5, px6,py6, px7,py7, px8,py8
　#ELSE
　　4SOLID scol, px1,py1, px2,py2, qx2,qy2, qx1,qy1
　　4SOLID scol, px2,py2, px3,py3, qx3,qy3, qx2,qy2
　　4SOLID scol, px3,py3, px4,py4, qx4,qy4, qx3,qy3
　　4SOLID scol, px4,py4, px5,py5, qx5,qy5, qx4,qy4
　　4SOLID scol, px5,py5, px6,py6, qx6,qy6, qx5,qy5
　　4SOLID scol, px6,py6, px7,py7, qx7,qy7, qx6,qy6
　　4SOLID scol, px7,py7, px8,py8, qx8,qy8, qx7,qy7
　　4SOLID scol, px8,py8, px1,py1, qx1,qy1, qx8,qy8
　#END

　LINE　px1,py1, px2,py2
　LINE　px2,py2, px3,py3
　LINE　px3,py3, px4,py4
　LINE　px4,py4, px5,py5
　LINE　px5,py5, px6,py6
　LINE　px6,py6, px7,py7
　LINE　px7,py7, px8,py8
　LINE　px8,py8, px1,py1
　#IF (ds != 0)
　　LINE　qx1,qy1, qx2,qy2
　　LINE　qx2,qy2, qx3,qy3
　　LINE　qx3,qy3, qx4,qy4
　　LINE　qx4,qy4, qx5,qy5
　　LINE　qx5,qy5, qx6,qy6
　　LINE　qx6,qy6, qx7,qy7
　　LINE　qx7,qy7, qx8,qy8
　　LINE　qx8,qy8, qx1,qy1
　#END

　#EXIT

// ----- 丸め付き四角 -----
*N2
　CAL　w1 = 0
　CAL　w2 = 0.5*PI
　CAL　w3 = PI
　CAL　w4 = 1.5*PI
　CAL　w5 = mm
　CAL　w6 = mm + ds

　#IF (ds == 0)
　　4SOLID scol, px1,py1, px2,py2, px3,py3, px4,py4
　　4SOLID scol, px1,py1, px4,py4, px5,py5, px8,py8
　　4SOLID scol, px5,py5, px6,py6, px7,py7, px8,py8
　　YSOLID scol, px1,py2, w5,w5,0,w3,w4
　　YSOLID scol, px4,py3, w5,w5,0,w2,w3
　　YSOLID scol, px5,py6, w5,w5,0,w1,w2
　　YSOLID scol, px8,py7, w5,w5,0,w4,w1
　#ELSE
　　4SOLID scol, px2,py2, px3,py3, qx3,qy3, qx2,qy2
　　4SOLID scol, px4,py4, px5,py5, qx5,qy5, qx4,qy4
　　4SOLID scol, px6,py6, px7,py7, qx7,qy7, qx6,qy6
　　4SOLID scol, px8,py8, px1,py1, qx1,qy1, qx8,qy8
　　//
　　#IF (ds > 0)
　　　BSOLID scol, px1,py2, w6,w6,0, w3,w4, w5
　　　BSOLID scol, px4,py3, w6,w6,0, w2,w3, w5
　　　BSOLID scol, px5,py6, w6,w6,0, w1,w2, w5
　　　BSOLID scol, px8,py7, w6,w6,0, w4,w1, w5
　　#ELSE
　　　#IF (w6 > 0)
　　　　BSOLID scol, px1,py2, w5,w5,0, w3,w4, w6
　　　　BSOLID scol, px4,py3, w5,w5,0, w2,w3, w6
　　　　BSOLID scol, px5,py6, w5,w5,0, w1,w2, w6
　　　　BSOLID scol, px8,py7, w5,w5,0, w4,w1, w6
　　　#ELSE
　　　　PSOLID scol, px1,py2, w5,w5,0, w3,w4
　　　　PSOLID scol, px4,py3, w5,w5,0, w2,w3
　　　　PSOLID scol, px5,py6, w5,w5,0, w1,w2
　　　　PSOLID scol, px8,py7, w5,w5,0, w4,w1
　　　#END
　　#END
　#END

　LINE　px2,py2, px3,py3
　LINE　px4,py4, px5,py5
　LINE　px6,py6, px7,py7
　LINE　px8,py8, px1,py1
　ARC　px1,py2, w5,w3,w4
　ARC　px4,py3, w5,w2,w3
　ARC　px5,py6, w5,w1,w2
　ARC　px8,py7, w5,w4,w1
　#IF (ds != 0)
　　LINE　qx2,qy2, qx3,qy3
　　LINE　qx4,qy4, qx5,qy5
　　LINE　qx6,qy6, qx7,qy7
　　LINE　qx8,qy8, qx1,qy1
　　ARC　px1,py2, w6,w3,w4
　　ARC　px4,py3, w6,w2,w3
　　ARC　px5,py6, w6,w1,w2
　　ARC　px8,py7, w6,w4,w1
　#END
