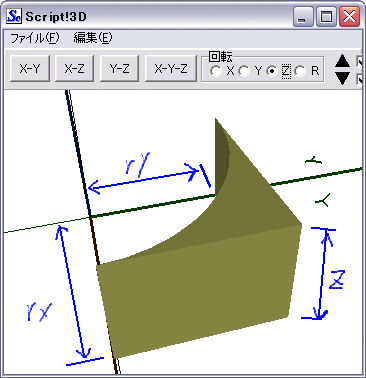

円外形の円柱の作図
OCYLIND　n,sp,rx,ry,ka,z,sa,ea,f1,f2,f
原点・作図軸・作図基準平面は、変換マトリックスとなります。
n　: (out) 登録された最終図形要素番号(1〜)
sp : 分割数(3-1000)
　　　設定画面の「円円弧分割数」を利用する場合は
　　　変数 SetArcSep を指定して下さい。
　　　円弧角＞ 90°：２で割り切れる数値
　　　円弧角＞180°：３で割り切れる数値
　　　円弧角＞270°：４で割り切れる数値として下さい
rx : 底面ｘ軸半径[mm]　（＞0）
ry : 底面ｙ軸半径[mm]　（＞0）
ka : 底面XY傾き角度[rad]
z : 高さ　　[mm]　（＞0）
sa : 開始角度[rad]
ea : 終了角度[rad]
f1 : 底面の表示　0:しない　1:する
f2 : 上面の表示　0:しない　1:する
f : 表裏逆フラグ　0:上側が表面　1:下側が表面

// 円外形の円柱の作図テスト01
#VAR
　n
　w1
　w2
#DRAW
　PEN　51
　CAL　w1 = 0/180*PI
　CAL　w2 = 90/180*PI
　OCYLIND n,SetArcSep,100,75,0,50, w1,w2, 1,1,0

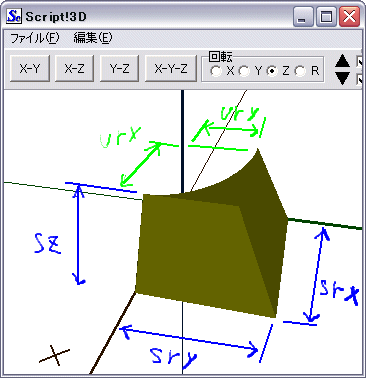

円外形底面体の作図
OTUBE　n,sp,srx,sry,ska,sz,urx,ury,uka,ax,ay,sa,ea,f1,f2,f
原点・作図軸・作図基準平面は、変換マトリックスとなります。
n　: (out) 登録された最終図形要素番号(1〜)
sp : 分割数(3-1000)
　　　設定画面の「円円弧分割数」を利用する場合は
　　　変数 SetArcSep を指定して下さい。
　　　円弧角＞ 90°：２で割り切れる数値
　　　円弧角＞180°：３で割り切れる数値
　　　円弧角＞270°：４で割り切れる数値として下さい
srx: 底面ｘ軸半径[mm]　（＞0）
sry: 底面ｙ軸半径[mm]　（＞0）
ska: 底面XY傾き角度[rad]
sz : 高さ　　　　[mm]　（＞0）
urx: 上面ｘ軸半径[mm]　（＞0）
ury: 上面ｙ軸半径[mm]　（＞0）
uka: 上面XY傾き角度[rad]
ax : 上面偏心X [mm]
ay : 上面偏心Y [mm]
sa : 開始角度[rad]
ea : 終了角度[rad]
f1 : 底面の表示　0:しない　1:する
f2 : 上面の表示　0:しない　1:する
f　: 表裏逆フラグ　0:外側が表面　1:内側が表面

// 円外形の底面体作図テスト01
#VAR
　n
　w1
　w2
#DRAW
　PEN　52
　CAL　w1 = 0/180*PI
　CAL　w2 = 90/180*PI
　OTUBE　n,SetArcSep,100,75,0,50, 80,50,0, 0,0, w1,w2, 1,1,0

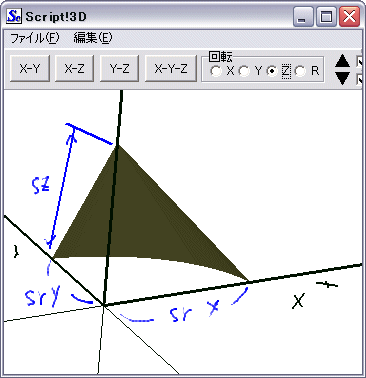

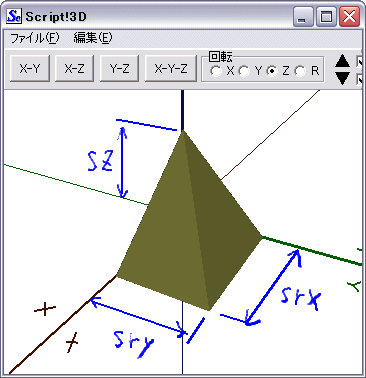

円外形の円錐の作図
OCONE　n,sp,srx,sry,ska,sz,ax,ay,sa,ea,f1,f
原点・作図軸・作図基準平面は、変換マトリックスとなります。
n　: (out) 登録された最終図形要素番号(1〜)
sp : 分割数(3-1000)
　　　設定画面の「円円弧分割数」を利用する場合は
　　　変数 SetArcSep を指定して下さい。
　　　円弧角＞ 90°：２で割り切れる数値
　　　円弧角＞180°：３で割り切れる数値
　　　円弧角＞270°：４で割り切れる数値として下さい
srx: 底面ｘ軸半径[mm]　（＞0）
sry: 底面ｙ軸半径[mm]　（＞0）
ska: 底面XY傾き角度[rad]
sz : 高さ　　　　[mm]　（＞0）
ax : 上面偏心X [mm]
ay : 上面偏心Y [mm]
sa : 開始角度[rad]
ea : 終了角度[rad]
f1 : 底面の表示　0:しない　1:する
f　: 表裏逆フラグ　0:外側が表面　1:内側が表面

// 円外形の円錐作図テスト01
#VAR
　n
　w1
　w2
#DRAW
　PEN　53
　CAL　w1 = 0/180*PI
　CAL　w2 = 90/180*PI
　OCONE　n,SetArcSep,100,75,0,80, 0,0, w1,w2, 1,0
