当方の「Script!3D」を使って立体を作ろう話その19。
今回は、球の作図命令です。
球の作図
SPHERE　n,sp,r,f
原点・作図基準平面は、変換マトリックスとなります。
n : (out) 登録された最終図形要素番号(1〜)
sp: 分割数(4-1000)　（偶数指定）
r : 半径[mm]　（＞0）
f : 表裏逆フラグ　0:外側が表面　1:内側が表面
まずは球１つを作図する簡単例です。
// 球作図テスト01
#VAR
　sp = 12　　　;*分割数
　n
#DRAW
　PEN　60
　SPHERE　n,sp,50,0
実行します。

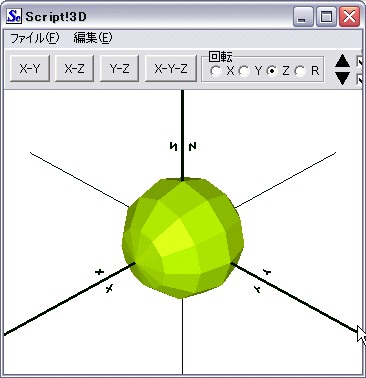

20090302a

分割数を24にしてみます。

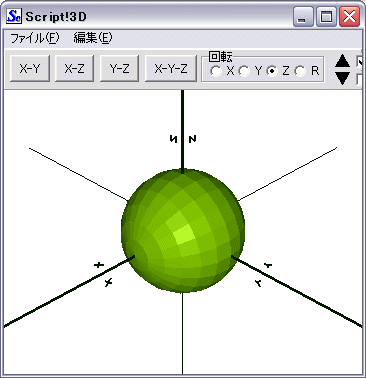

20090302b

分割数を48にしてみます。

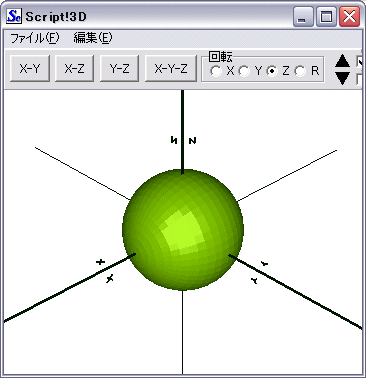

20090302c

分割数を多くすれば綺麗に見えますが、データ量が大きくなりますので　ほどほどでどうぞ。

球を横にずらっと並べてみます。
// 球作図テスト02
#VAR
　sp = 12　　　;*分割数
　sr = 50　　　;*球の半径
　nx = 10　　　;*横に並べる数
　ds = 10　　　;*間隔
　i
　ix
　iy
　iz
　n
#DRAW
　PEN　61
　CAL　i = 0
　CAL　ix = 0
　CAL　iy = 0
　CAL　iz = 0
　#WHILE　(i < nx)
　　MATRIXO　ix,iy,iz
　　SPHERE　n,sp,sr,0
　　CAL　ix = ix + sr*2 + ds
　　CAL　i = i + 1
　#END
実行します。

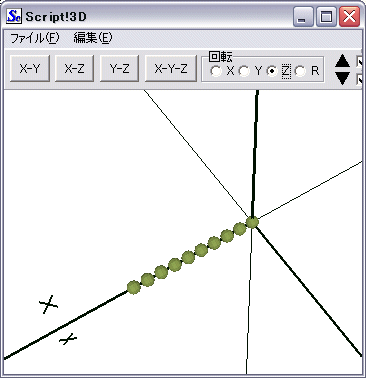

20090302d


Ｙ軸方向にも同じく作図してみます。
色を乱数で指定してみます。
// 球作図テスト03
#VAR
　sp = 12　　　;*分割数
　sr = 50　　　;*球の半径
　nx = 10　　　;*X軸に並べる数
　ny = 10　　　;*Y軸に並べる数
　ds = 10　　　;*間隔
　i
　j
　ix
　iy
　iz
　co
　n
#DRAW
　RANDOMIZE
　CAL　iz = 0
　CAL　iy = 0
　CAL　j = 0
　#WHILE　(j < ny)
　　CAL　ix = 0
　　CAL　i = 0
　　#WHILE　(i < nx)
　　　MATRIXO　ix,iy,iz
　　　CAL　co = INT(RAND(256))
　　　PEN　co
　　　SPHERE　n,sp,sr,0
　　　CAL　ix = ix + sr*2 + ds
　　　CAL　i = i + 1
　　#END
　　CAL　iy = iy + sr*2 + ds
　　CAL　j = j + 1
　#END
実行します。

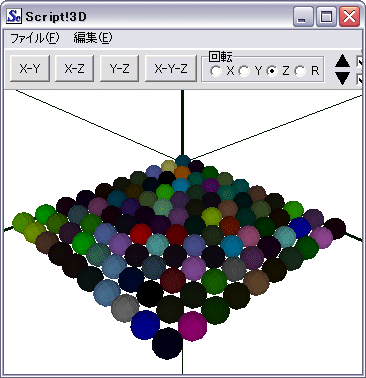

20090302e


ついでにＺ軸方向にも同じく作図してみます。
三重ループで1000個も描かせると流石に遅いです。3分位かかります。（[ESC]キーを押すと実行中断します）時間が掛かる場合は「□Log出力をしない」にチェックを入れて実行すると速くなります。当方のPCで10×10×10で約20秒位です。
// 球作図テスト04
#VAR
　sp = 12　　　;*分割数
　sr = 50　　　;*球の半径
　nx = 10　　　;*X軸に並べる数
　ny = 10　　　;*Y軸に並べる数
　nz = 10　　　;*Z軸に並べる数
　ds = 10　　　;*間隔
　i
　j
　k
　ix
　iy
　iz
　co
　n
#DRAW
　RANDOMIZE
　CAL　iz = 0
　CAL　k = 0
　#WHILE　(k < nz)
　　CAL　iy = 0
　　CAL　j = 0
　　#WHILE　(j < ny)
　　　CAL　ix = 0
　　　CAL　i = 0
　　　#WHILE　(i < nx)
　　　　MATRIXO　ix,iy,iz
　　　　CAL　co = INT(RAND(256))
　　　　PEN　co
　　　　SPHERE　n,sp,sr,0
　　　　CAL　ix = ix + sr*2 + ds
　　　　CAL　i = i + 1
　　　#END
　　　CAL　iy = iy + sr*2 + ds
　　　CAL　j = j + 1
　　#END
　　CAL　iz = iz + sr*2 + ds
　　CAL　k = k + 1
　#END
実行します。

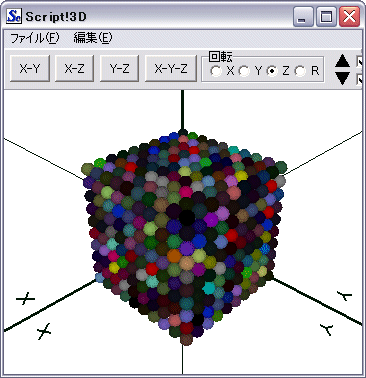

20090302f


次に円状に並べてみます。
// 球作図テスト05
#VAR
　sp = 24　　　;*分割数
　sr = 50　　　;*球の半径
　nr =300　　　;*円状半径
　nx = 16　　　;*並べる数
　i
　ia
　ix
　iy
　iz
　n
#DRAW
　PEN　63
　SPHERE　n,sp,nr,0

　PEN　64
　CAL　ia = 0
　CAL　i = 0
　#WHILE　(i < nx)
　　CAL　ix = nr*Cos(ia)
　　CAL　iy = nr*Sin(ia)
　　CAL　iz = 0
　　MATRIXO　ix,iy,iz
　　SPHERE　n,sp,sr,0
　　CAL　ia = ia + 2.0*PI/nx
　　CAL　i = i + 1
　#END
実行します。

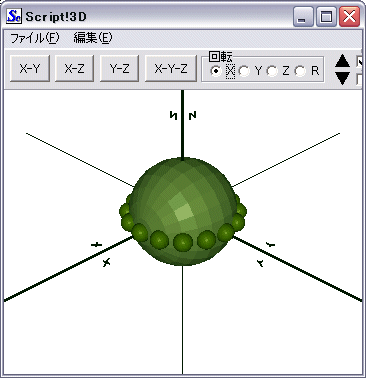

20090302g


円柱を置いて球を斜めに複数個配置したい場合です。
// 球作図テスト06
#VAR
　sp = 24　　　;*分割数
　sr = 50　　　;*球の半径
　nr =　300　　;*円柱半径
　nz = 1000　　;*円柱高さ
　nx = 16　　　;*並べる数
　na = 30　　　;*傾き角度[°]
　i
　ia
　ix
　iy
　iz
　n
　w1
#DRAW
　PEN　65
　CYLIND　n,sp,nr,nz,1,1,0

　CAL　w1 = nz/2
　MATRIXL　0,0,w1
　CAL　w1 = na/180*PI
　ROXMATR　w1　　// 軸を傾けます
　BAKMATR　　// 変換マトリックスを一時保存

　PEN　67
　CAL　ia = 0
　CAL　i = 0
　#WHILE　(i < nx)
　　CAL　ix = nr*Cos(ia)
　　CAL　iy = nr*Sin(ia)/Cos(na/180*PI)　　// 傾けただけ楕円軌道となります
　　CAL　iz = 0
　　MATRIXL　ix,iy,iz
　　SPHERE　n,sp,sr,0

　　RESMATR　　// 一時保存した変換マトリックスに戻す
　　CAL　ia = ia + 2.0*PI/nx
　　CAL　i = i + 1
　#END
実行します。

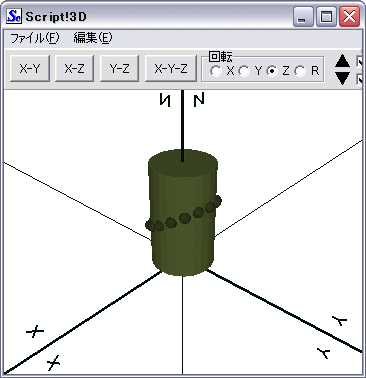

20090302h


以前ロゴを作った際、水滴を模した球をロゴの周り？にバラバラに配置したようなものがありましたが、乱数でてきとうに球を何個も描きたい、というような場合は以下のようになります。
// 球作図テスト07
#VAR
　sp =　24　　　;*分割数
　sr =　50　　　;*球の半径
　ax =1000　　　;*配置範囲X
　ay =1000　　　;*配置範囲Y
　az = 500　　　;*配置範囲Z
　nx = 50　　　;*配置数
　i
　ix
　iy
　iz
　n
#DRAW
　RANDOMIZE
　PEN　70
　CAL　i = 0
　#WHILE　(i < nx)
　　CAL　ix = RAND(ax) - ax/2
　　CAL　iy = RAND(ay) - ay/2
　　CAL　iz = RAND(az) - az/2
　　MATRIXO　ix,iy,iz
　　SPHERE　n,sp,sr,0
　　CAL　i = i + 1
　#END
実行します。

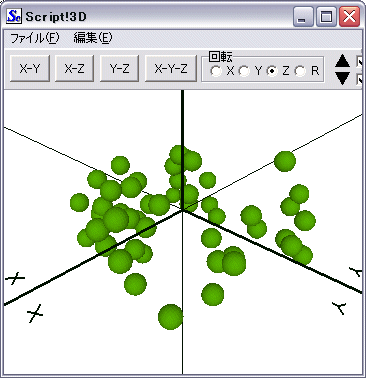

20090302i
