当方の「Script!3D」を使って立体を作ろう話その21。
今回は、楕円球（卵；ラグビーボール）の作図命令です。
X半径を500、Y・Z半径を100にしたりすると長細い楕円も可能です。
葉巻型UFO・・・（もういいってば）
今回は、楕円球（卵；ラグビーボール）の作図命令です。
楕円球の作図簡単例です。
EGG n,sp,rx,ry,rz,f
原点・作図基準平面は、変換マトリックスとなります。
n : (out) 登録された最終図形要素番号(1〜)
sp: 分割数(4-1000) （偶数指定）
rx: Ｘ軸半径[mm] （＞0）
ry: Ｙ軸半径[mm] （＞0）
rz: Ｚ軸半径[mm] （＞0）
f : 表裏逆フラグ 0:外側が表面 1:内側が表面

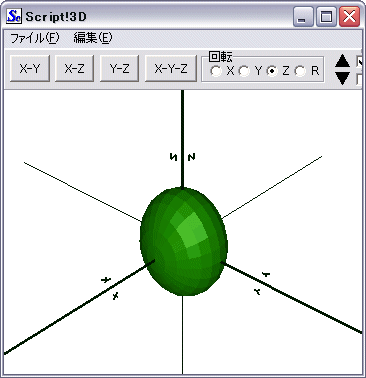

// 楕円球作図テスト01実行します。
#VAR
sp = 24 ;*分割数
rx = 100 ;*Ｘ軸半径
ry = 120 ;*Ｙ軸半径
rz = 150 ;*Ｚ軸半径
n
#DRAW
PEN 82
EGG n,sp,rx,ry,rz,0

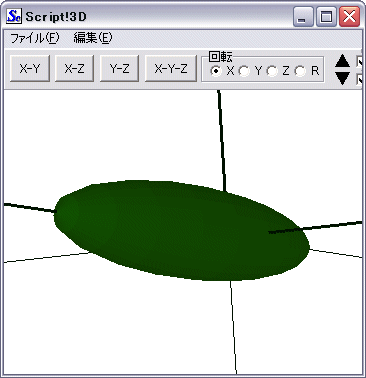

X半径を500、Y・Z半径を100にしたりすると長細い楕円も可能です。
葉巻型UFO・・・（もういいってば）
いや、どーもです（笑）
