建築資料館の掲示板で下記のような質問がありました。
線記号変形は分らないですが、とりあえず、うちのScript!でてきと〜に書いてみました。２クリックは出来ませんので、１クリック＋距離入力ですが。角度は、貼り付け時の傾き角度で指定します。
のようになって、Jw_cad で[貼付]をして、”文字も倍率”にすれば思惑通りになるだろう、と思いきや、文字は ずれてしまうので、このままだと使えませんから、少し書き換えます。
という感じです。レイヤや色・線種を個別に指定したければ、上記のその箇所で「LAYER」や「PEN」コマンドを書けば可能です。
始点から終点に線を書くようにクリックするだけで始点から１０００MMのところにその線と並行な２線を２５MMづつ、長さ２５０MMで作図され更にその２線の両端に半円が付いて、始点から終点の距離も作図したいのです。建築のターンバックルブレースの略図を作図と同時に寸法まで表示したいのです。始点から終点の距離の寸法は、異なるレイヤーに作図されるとさらにありがたいです。よろしくお願いします。http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=39080&type=0&space=0&no=1
線記号変形は分らないですが、とりあえず、うちのScript!でてきと〜に書いてみました。２クリックは出来ませんので、１クリック＋距離入力ですが。角度は、貼り付け時の傾き角度で指定します。
// ターンバックル１
//
#VAR
l1 = 1000 ;*始点からの長さ
d = 2000 ;*全距離
L = 250 ;*ターンバックルL
W = 50 ;*ターンバックルW
MH = 40 ;*文字高
MW = 40 ;*文字幅(全角)
MM = 5 ;*文字マージン
w1
w2
w3
w4
w5
#DRAW
// 始点〜
LAYER 0
PEN 2,1,0
LINE 0,0, l1,0
// 〜終点
LINE l1,0, d,0
// ターンバックル
CAL w1 = l1 - L/2
CAL w2 = W/2
CAL w3 = l1 + L/2
CAL w4 = W/2
LINE w1,w2,w3,w4
CAL w1 = l1 - L/2
CAL w2 =-W/2
CAL w3 = l1 + L/2
CAL w4 =-W/2
LINE w1,w2,w3,w4
CAL w1 = l1 - L/2
CAL w2 = 0
CAL w3 = W/2
CAL w4 = 0.5*PI
CAL w5 = 1.5*PI
ARC w1,w2,w3,w4,w5
CAL w1 = l1 + L/2
CAL w2 = 0
CAL w3 = W/2
CAL w4 = 1.5*PI
CAL w5 = 0.5*PI
ARC w1,w2,w3,w4,w5
// 距離
CAL w1 = l1 + L/2 + W/2 + MM
CAL w2 = MM
TEXT w1,w2,MH,MW,0,7,d
// ターンバックル２を実行すると
//
#VAR
l1 = 1000 ;*始点からの長さ
d = 2000 ;*全距離
L = 250 ;*ターンバックルL
W = 50 ;*ターンバックルW
MH = 40 ;*文字高
MW = 40 ;*文字幅(全角)
MM = 5 ;*文字マージン
ii // 文字数
ML // 文字分の空白部長さ
i
w1
w2
w3
w4
w5
#DRAW
CAL ii = LENGTH(d)
#IF (SetMojiWid == 0)
STRLEN ii,d
CAL ii = ii + ii
#END
CAL ML = ii*MW/2 + MM*2
// 始点〜
LAYER 0
PEN 2,1,0
CAL w1 = l1 - ML/2
LINE 0,0, w1,0
// 〜終点
CAL w1 = l1 + ML/2
LINE w1,0, d,0
// ターンバックル
CAL w1 = l1 - L/2
CAL w2 = W/2
CAL w3 = l1 + L/2
CAL w4 = W/2
LINE w1,w2,w3,w4
CAL w1 = l1 - L/2
CAL w2 =-W/2
CAL w3 = l1 + L/2
CAL w4 =-W/2
LINE w1,w2,w3,w4
CAL w1 = l1 - L/2
CAL w2 = 0
CAL w3 = W/2
CAL w4 = 0.5*PI
CAL w5 = 1.5*PI
ARC w1,w2,w3,w4,w5
CAL w1 = l1 + L/2
CAL w2 = 0
CAL w3 = W/2
CAL w4 = 1.5*PI
CAL w5 = 0.5*PI
ARC w1,w2,w3,w4,w5
// 距離
CAL w1 = l1
CAL w2 = 0
TEXT w1,w2,MH,MW,0,5,d

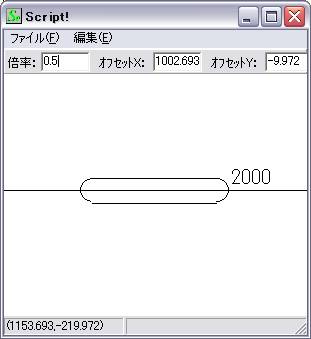

のようになって、Jw_cad で[貼付]をして、”文字も倍率”にすれば思惑通りになるだろう、と思いきや、文字は ずれてしまうので、このままだと使えませんから、少し書き換えます。
// ターンバックル１
//
#VAR
l1 = 1000 ;*始点からの長さ
d = 2000 ;*全距離
L = 250 ;*ターンバックルL
W = 50 ;*ターンバックルW
MH = 4 ;*文字高
MW = 4 ;*文字幅(全角)
MM = 0.5 ;*文字マージン
sc = 10 ;*倍率(/縮尺)
ii // 文字数
ML // 文字分の長さ
i
w1
w2
w3
w4
w5
#DRAW
CAL ii = LENGTH(d)
#IF (SetMojiWid == 0)
STRLEN ii,d
CAL ii = ii + ii
#END
CAL ML = ii*MW/2
// 始点〜
LAYER 0
PEN 2,1,0
LINE 0,0, l1,0
// 〜終点
LINE l1,0, d,0
// ターンバックル
CAL w1 = l1 - L/2
CAL w2 = W/2
CAL w3 = l1 + L/2
CAL w4 = W/2
LINE w1,w2,w3,w4
CAL w1 = l1 - L/2
CAL w2 =-W/2
CAL w3 = l1 + L/2
CAL w4 =-W/2
LINE w1,w2,w3,w4
CAL w1 = l1 - L/2
CAL w2 = 0
CAL w3 = W/2
CAL w4 = 0.5*PI
CAL w5 = 1.5*PI
ARC w1,w2,w3,w4,w5
CAL w1 = l1 + L/2
CAL w2 = 0
CAL w3 = W/2
CAL w4 = 1.5*PI
CAL w5 = 0.5*PI
ARC w1,w2,w3,w4,w5
// 距離
CAL w1 = l1 + L/2 + W/2 + MM*sc + ML/2*sc
CAL w2 = MH/2*sc + MM*sc
TEXT w1,w2,MH,MW,0,5,d

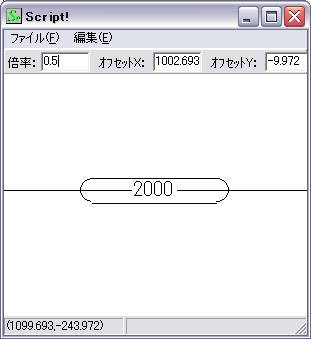

// ターンバックル２Script!画面では文字が小さく見えてしまいますがまぁ仕方がありません。倍率には、縮尺が1/10の場合には「10」を、縮尺が1/100の場合には「100」を入れます。文字高・文字幅・文字マージンには図寸で入力します。Jw_cad での貼り付け時には、”文字も倍率”のチェックはオフにして下さい。TEXTコマンドでは配置モード：中中(5)で作図するようにします。
//
#VAR
l1 = 1000 ;*始点からの長さ
d = 2000 ;*全距離
L = 250 ;*ターンバックルL
W = 50 ;*ターンバックルW
MH = 4 ;*文字高
MW = 4 ;*文字幅(全角)
MM = 0.5 ;*文字マージン
sc = 10 ;*倍率(/縮尺)
ii // 文字数
ML // 文字分の空白部長さ
i
w1
w2
w3
w4
w5
#DRAW
CAL ii = LENGTH(d)
#IF (SetMojiWid == 0)
STRLEN ii,d
CAL ii = ii + ii
#END
CAL ML = ii*MW/2*sc + MM*2*sc
// 始点〜
LAYER 0
PEN 2,1,0
CAL w1 = l1 - ML/2
LINE 0,0, w1,0
// 〜終点
CAL w1 = l1 + ML/2
LINE w1,0, d,0
// ターンバックル
CAL w1 = l1 - L/2
CAL w2 = W/2
CAL w3 = l1 + L/2
CAL w4 = W/2
LINE w1,w2,w3,w4
CAL w1 = l1 - L/2
CAL w2 =-W/2
CAL w3 = l1 + L/2
CAL w4 =-W/2
LINE w1,w2,w3,w4
CAL w1 = l1 - L/2
CAL w2 = 0
CAL w3 = W/2
CAL w4 = 0.5*PI
CAL w5 = 1.5*PI
ARC w1,w2,w3,w4,w5
CAL w1 = l1 + L/2
CAL w2 = 0
CAL w3 = W/2
CAL w4 = 1.5*PI
CAL w5 = 0.5*PI
ARC w1,w2,w3,w4,w5
// 距離
CAL w1 = l1
CAL w2 = 0
TEXT w1,w2,MH,MW,0,5,d
という感じです。レイヤや色・線種を個別に指定したければ、上記のその箇所で「LAYER」や「PEN」コマンドを書けば可能です。
