という訳で、先日のScript!3D用のコードを
Jw_cad 2.5D ＆ Script! 用コードに書き換えてみました。
// 噴水？2.5D -1-
#VAR
　h = 2000　　;*高さ
　r = 2000　　;*半径
　sn = 1000　　;*水滴の数
　sr = 10　　　;*水滴の半径
　i
　n
　w1
　w2
　w3
　wx
　wy
　wz
　s25d
#DRAW
　RANDOMIZE
　PEN　1,1,0
　CAL　i = 0
　#WHILE (i < sn)
　　CAL　w1 = RAND(r)
　　CAL　w2 = -4*h/r/r*(w1-r/2)*(w1-r/2)+h
　　CAL　w3 = RAND(360)/180*PI
　　CAL　wx = w1*Cos(w3)
　　CAL　wy = w1*Sin(w3)
　　CAL　wz = w2
　　CIRCLE　wx,wy,sr

　　ZKATTR　$8000
　　STRCPY　s25d,wz
　　TEXT　wx,wy,3,3,0,7,s25d
　　ZKATTR　0
　　CAL　i = i + 1
　#END
実行します。

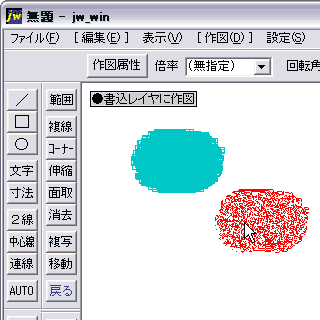

20090523a
JWWクリップボード送信して、Jw_cad で[貼付]

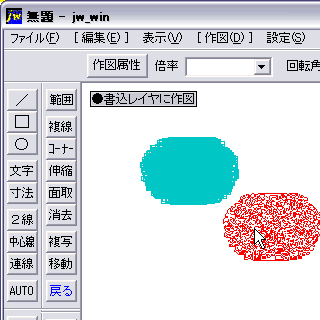

20090523b
2.5D [mm] アイソメ

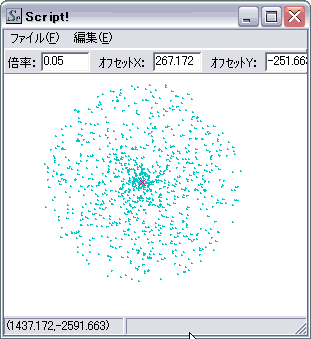

20090523c
円をたくさん描かせてます。

線でも描いてみようかな？
水滴線長さは、線の3D長さではなくて水平成分距離です。
// 噴水？2.5D -2-
#VAR
　h = 2000　　;*高さ
　r = 2000　　;*半径
　sn = 1000　　;*水滴の数
　sl = 50　　　;*水滴線長さ
　i
　n
　w1
　w2
　w3
　wx1
　wy1
　wz1
　wx2
　wy2
　wz2
　s25d
#DRAW
　RANDOMIZE
　PEN　1,1,0
　CAL　i = 0
　#WHILE (i < sn)
　　CAL　w1 = RAND(r-sl)
　　CAL　w2 = -4*h/r/r*(w1-r/2)*(w1-r/2)+h
　　CAL　w3 = RAND(360)/180*PI
　　CAL　wx1 = w1*Cos(w3)
　　CAL　wy1 = w1*Sin(w3)
　　CAL　wz1 = w2
　　CAL　w1 = w1 + sl
　　CAL　w2 = -4*h/r/r*(w1-r/2)*(w1-r/2)+h
　　CAL　wx2 = w1*Cos(w3)
　　CAL　wy2 = w1*Sin(w3)
　　CAL　wz2 = w2
　　LINE　wx1,wy1,wx2,wy2

　　ZKATTR　$8000
　　STRCPY　s25d,wz1
　　TEXT　wx1,wy1,3,3,0,7,s25d
　　STRCPY　s25d,wz2
　　TEXT　wx2,wy2,3,3,0,7,s25d
　　ZKATTR　0
　　CAL　i = i + 1
　#END
実行します。

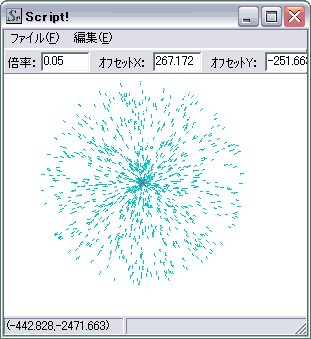

20090523d
JWWクリップボード送信して、Jw_cad で[貼付]

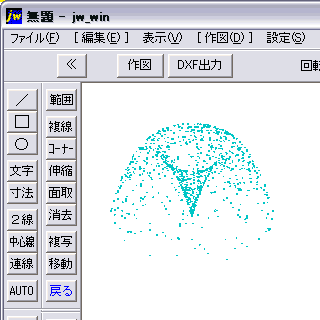

20090523e
2.5D [mm] アイソメ
20090523f
線を沢山描かせてます。
