取りあえず、人物？らしき3Dモデル・その2-1。
頭と胴体に手をつけたパターン。
上記をScript!3Dで実行すると下図のようになります。
（色を水色(4)にしてみました）
頭と胴体に手をつけたパターン。
// 模擬的な人物モデル(01a)
// 頭（球）＋胴体（直方体）＋腕（直方体）
#VAR
col = 3 ;*線色
head = 30 ;*頭の大きさ
body_x = 40 ;*体Ｘ
body_y = 20 ;*体Ｙ
body_z = 130 ;*体Ｚ
arm_sp = 2 ;*腕 離す間隔
arm_sz = 10 ;*腕 太さ
arm_l = 60 ;*腕 長さ
arm_a11 = 0 ;*腕(+)角度1
arm_a12 = 0 ;*腕(+)角度2
arm_a21 = 0 ;*腕(-)角度1
arm_a22 = 0 ;*腕(-)角度2
i
w1
w2
w3
w4
w5
#DRAW
PEN col
// 頭
CAL w1 = 0
CAL w2 = 0
CAL w3 = body_z + head/2
MATRIXO w1,w2,w3
CAL w1 = head/2
SPHERE i,SetArcSep,w1,0
// 胴体
MATRIXO 0,0,0
CUBE i,body_x,body_y,body_z, 1,1,0
// 腕(X+)
CAL w1 = body_x/2 + arm_sp + arm_sz/2
CAL w2 = 0
CAL w3 = body_z - arm_sz/2
CAL w4 = arm_a12/180*PI
CAL w5 = PI + arm_a11/180*PI
MATRIXA w1,w2,w3,0,w4,w5
CUBE i,arm_sz,arm_sz,arm_l, 1,1,0
// 腕(X-)
CAL w1 =-body_x/2 - arm_sp - arm_sz/2
CAL w2 = 0
CAL w3 = body_z - arm_sz/2
CAL w4 =-arm_a22/180*PI
CAL w5 = PI + arm_a21/180*PI
MATRIXA w1,w2,w3,0,w4,w5
CUBE i,arm_sz,arm_sz,arm_l, 1,1,0

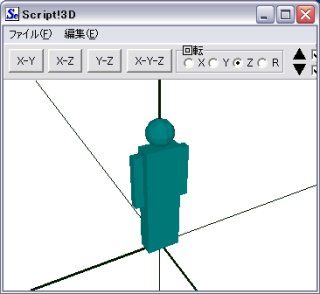

上記をScript!3Dで実行すると下図のようになります。
（色を水色(4)にしてみました）
