取りあえず、人物？らしき3Dモデル・その2-4。
頭と胴体に手をつけたパターン。
上記をScript!3Dで実行すると下図のようになります。
（色を灰色(9)にしてみました）
頭と胴体に手をつけたパターン。
// 模擬的な人物モデル(04a)
// 頭（球）＋胴体（楕円錐）＋腕（円柱）
#VAR
col = 3 ;*線色
head = 30 ;*頭の大きさ
body_x1 = 50 ;*体 上Ｘ
body_y1 = 30 ;*体 上Ｙ
body_x2 = 10 ;*体 下Ｘ
body_y2 = 5 ;*体 下Ｙ
body_z = 130 ;*体Ｚ
arm_sp = 0 ;*腕 離す間隔
arm_sz = 15 ;*腕 太さ
arm_l = 60 ;*腕 長さ
arm_a11 = 0 ;*腕(+)角度1
arm_a12 = 0 ;*腕(+)角度2
arm_a21 = 0 ;*腕(-)角度1
arm_a22 = 0 ;*腕(-)角度2
i
w1
w2
w3
w4
w5
#DRAW
PEN col
// 頭
CAL w1 = 0
CAL w2 = 0
CAL w3 = body_z + head/2
MATRIXO w1,w2,w3
CAL w1 = head/2
SPHERE i,SetArcSep,w1,0
// 胴体
MATRIXO 0,0,0
CAL w1 = body_x2/2
CAL w2 = body_y2/2
CAL w3 = body_x1/2
CAL w4 = body_y1/2
ETUBE i,SetArcSep, w1,w2,0,body_z, w3,w4,0, 0,0,1,1,0
// 腕(X+)
CAL w1 = body_x1/2 + arm_sp + arm_sz/2
CAL w2 = 0
CAL w3 = body_z - arm_sz/2
CAL w4 = arm_a12/180*PI
CAL w5 = PI + arm_a11/180*PI
MATRIXA w1,w2,w3,0,w4,w5
CAL w1 = arm_sz/2
CYLIND i,SetArcSep,w1,arm_l, 1,1,0
// 腕(X-)
CAL w1 =-body_x1/2 - arm_sp - arm_sz/2
CAL w2 = 0
CAL w3 = body_z - arm_sz/2
CAL w4 =-arm_a22/180*PI
CAL w5 = PI + arm_a21/180*PI
MATRIXA w1,w2,w3,0,w4,w5
CAL w1 = arm_sz/2
CYLIND i,SetArcSep,w1,arm_l, 1,1,0

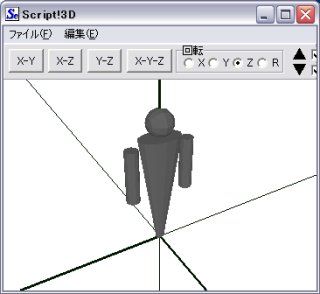

上記をScript!3Dで実行すると下図のようになります。
（色を灰色(9)にしてみました）
