// s-line2
//
#VAR
　R = 50　　　　;*管半径
　ST_X =　 0　　;*開始位置X
　ST_Y = 100　　;*開始位置Y
　ST_Z = 100　　;*開始位置Z
　L1 =　5000　　;*長さ1
　A1 = 　　0　　;*回転角1
　D1 =　1000　　;*間隔1
　R1 =　5000　　;*丸め1
　L2 =　5000　　;*長さ2
　A2 =　　90　　;*回転角2
　D2 =　1000　　;*間隔2
　R2 =　5000　　;*丸め2
　L3 =　5000　　;*長さ3
　i
　w1
　w2
　w3
　w4
　wx
　wl
#DRAW
　#IF (R1 <= Abs(D1/2))
　　　BEEP
　　　MESSAGE "入力エラー","間隔1を小さくするか丸め1を大きくして下さい","",0,0
　　　#EXIT
　#END
　#IF (R2 <= Abs(D2/2))
　　　BEEP
　　　MESSAGE "入力エラー","間隔2を小さくするか丸め2を大きくして下さい","",0,0
　　　#EXIT
　#END
　LAYER　0
　PEN　1
　MATRIXL　ST_X,ST_Y,ST_Z
　#IF (A1 <> 0.0)
　　CAL　w1 = A1/180.0*PI
　　RLXMATR　w1
　#END
　CAL　wx = Sqrt(R1*R1 - (R1-Abs(D1/2))*(R1-Abs(D1/2)))
　CAL　w1 = L1 - wx
　CAL　w2 = 0.0
　LINE2D　i,0,0, w1,w2
　CAL　w1 = L1 - wx
　CAL　w2 = R1
　CAL　w3 = 1.5*PI
　CAL　w4 = 1.5*PI + ATan(wx/(R1-Abs(D1/2)))
　ARC2D　i,SetCorSep, w1,w2,R1,w3,w4
　CAL　w1 = L1 + wx
　CAL　w2 = D1 - R1
　CAL　w3 = 0.5*PI
　CAL　w4 = 0.5*PI + ATan(wx/(R1-Abs(D1/2)))
　ARC2D　i,SetCorSep, w1,w2,R1,w3,w4
　CAL　w1 = L1 + wx
　CAL　w2 = D1
　MATRIXL　w1,w2,0.0
　CAL　wl = L2 - wx
　// ---
　#IF (A2 <> 0.0)
　　CAL　w1 = A2/180.0*PI
　　RLXMATR　w1
　#END
　CAL　wx = Sqrt(R2*R2 - (R2-Abs(D2/2))*(R2-Abs(D2/2)))
　CAL　w1 = wl - wx
　CAL　w2 = 0.0
　LINE2D　i,0,0, w1,w2
　CAL　w1 = wl - wx
　CAL　w2 = R2
　CAL　w3 = 1.5*PI
　CAL　w4 = 1.5*PI + ATan(wx/(R2-Abs(D2/2)))
　ARC2D　i,SetCorSep, w1,w2,R2,w3,w4
　CAL　w1 = wl + wx
　CAL　w2 = D2 - R2
　CAL　w3 = 0.5*PI
　CAL　w4 = 0.5*PI + ATan(wx/(R2-Abs(D2/2)))
　ARC2D　i,SetCorSep, w1,w2,R2,w3,w4
　CAL　w1 = wl + wx
　CAL　w2 = D2
　MATRIXL　w1,w2,0.0
　CAL　wl = L3 - wx
　CAL　w1 = wl
　CAL　w2 = 0.0
　LINE2D　i,0,0, w1,w2

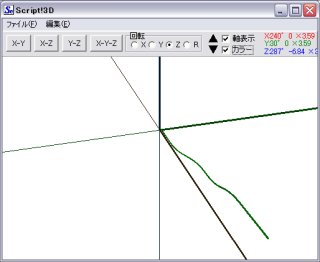

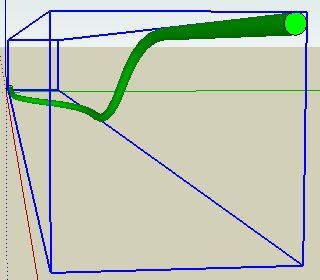

　//　〜〜〜〜〜これよりスイープを行って円管を作成〜〜〜〜〜

　INIMATR
　RLSEL1　i,-1,-1,0, ST_X,ST_Y,ST_Z, 0.001, 1,1,999,999　// 連続線検索＆作図＆選択
　RENCLR　　// 連続線データ・クリア
　RENSET　　// 選択図形→連続線セット
　// 断面を作成
　MATRIXL　ST_X,ST_Y,ST_Z
　CAL　w1 = -90/180*PI
　ROYMATR　w1
　PEN　3
　CIRCLE2D　i,SetArcSep, 0,0,R
　CAL　w1 = ST_X
　CAL　w2 = ST_Y + R
　CAL　w3 = ST_Z
　RLSEL1　i,-1,-1,0, w1,w2,w3, 0.001, 1,1,999,3　// 線色3を選択
　// スイープ開始
　R_SWEPS　0,-1,-1, 1,1
　// 線を消します
　ALLSEL　i,1,1,999,999　　// 選択
　S_DELE
