取りあえずテスト。

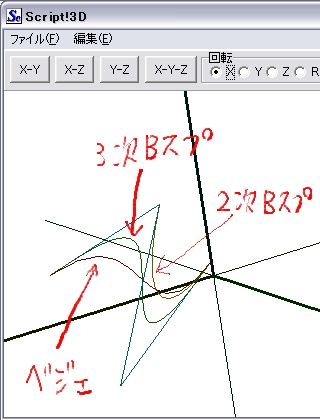

こんな感じ。ちょっと分かりにくいと思うけども。
というわけで、ベジェ、２次Ｂスプライン、３次Ｂスプラインで、各座標をX,Y,Z で指定出来るようにしてみました。ベジェは、始点・制御点１・制御点２・終点、の指定。２次Ｂスプラインは始点・制御点・終点の指定。３次Ｂスプラインは、始点・制御点１・制御点２・終点、の指定です。
３次Ｂスプライン曲線で、５点指定をしたい場合は下記のようにします。
という感じ。
// ベジェ曲線＆Ｂスプライン曲線1これを実行すると
#VAR
x1 = 0 ;*x1
y1 = 0 ;*y1
z1 = 10 ;*z1
x2 = 100 ;*x2
y2 = 100 ;*y2
z2 = 0 ;*z2
x3 = 50 ;*x3
y3 = 50 ;*y3
z3 = 60 ;*z3
x4 = 100 ;*x4
y4 = 10 ;*y4
z4 = 30 ;*z4
col1 = 1 ;*線色1
col2 = 2 ;*線色2
col3 = 3 ;*線色3
col4 = 4 ;*線色4
i
#DRAW
PEN col1
BEZIR3DS i,SetCrvSep,x1,y1,z1, x2,y2,z2, x3,y3,z3, x4,y4,z4
PEN col2
2BSPL3DS i,SetCrvSep,x1,y1,z1, x2,y2,z2, x3,y3,z3
PEN col3
3BSPL3DS i,SetCrvSep,3,x1,y1,z1, x2,y2,z2, x3,y3,z3, x4,y4,z4
PEN col4
LINE3D i,x1,y1,z1, x2,y2,z2
LINE3D i,x2,y2,z2, x3,y3,z3
LINE3D i,x3,y3,z3, x4,y4,z4
こんな感じ。ちょっと分かりにくいと思うけども。
というわけで、ベジェ、２次Ｂスプライン、３次Ｂスプラインで、各座標をX,Y,Z で指定出来るようにしてみました。ベジェは、始点・制御点１・制御点２・終点、の指定。２次Ｂスプラインは始点・制御点・終点の指定。３次Ｂスプラインは、始点・制御点１・制御点２・終点、の指定です。
３次Ｂスプライン曲線で、５点指定をしたい場合は下記のようにします。

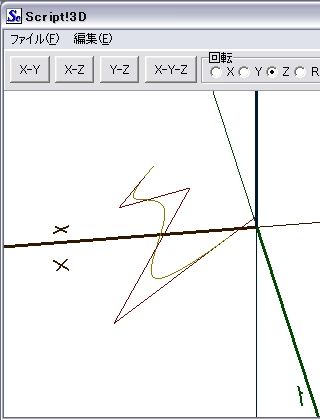

// Ｂスプライン曲線2これを実行すると、
#VAR
x1 = 0 ;*x1
y1 = 0 ;*y1
z1 = 10 ;*z1
x2 = 100 ;*x2
y2 = 100 ;*y2
z2 = 0 ;*z2
x3 = 50 ;*x3
y3 = 50 ;*y3
z3 = 60 ;*z3
x4 = 100 ;*x4
y4 = 10 ;*y4
z4 = 30 ;*z4
x4 = 30 ;*x4
y4 = 10 ;*y4
z4 = 30 ;*z4
x5 = 70 ;*x5
y5 = 60 ;*y5
z5 = 80 ;*z5
col1 = 1 ;*線色1
col2 = 2 ;*線色2
i
#DRAW
PEN col1
LINE3D i,x1,y1,z1, x2,y2,z2
LINE3D i,x2,y2,z2, x3,y3,z3
LINE3D i,x3,y3,z3, x4,y4,z4
LINE3D i,x4,y4,z4, x5,y5,z5
PEN col2
3BSPL3DS i,SetCrvSep,1,x1,y1,z1, x2,y2,z2, x3,y3,z3, x4,y4,z4
3BSPL3DS i,SetCrvSep,2,x2,y2,z2, x3,y3,z3, x4,y4,z4, x5,y5,z5
という感じ。
