前回の続き。
３次Ｂスプラインで６点を取りたい場合は、こんな感じ。
// Ｂスプライン曲線
#VAR
　x1 = 0　　;*x1
　y1 = 0　　;*y1
　z1 = 30　　;*z1
　x2 = 100　　;*x2
　y2 = 0　　;*y2
　z2 = 0　　;*z2
　x3 = 50　　;*x3
　y3 = 100　　;*y3
　z3 = 20　　;*z3
　x4 = 100　　;*x4
　y4 = 10　　;*y4
　z4 = 30　　;*z4
　x4 = 30　　;*x4
　y4 = 10　　;*y4
　z4 = 30　　;*z4
　x5 = 70　　;*x5
　y5 = 60　　;*y5
　z5 = 80　　;*z5
　x6 = 20　　;*x6
　y6 = 100　　;*y6
　z6 = 20　　;*z6
col1 = 1　　;*線色1
　i

#DRAW
PEN col1
3BSPL3DS i,SetCrvSep,1,x1,y1,z1, x2,y2,z2, x3,y3,z3, x4,y4,z4
3BSPL3DS i,SetCrvSep,0,x2,y2,z2, x3,y3,z3, x4,y4,z4, x5,y5,z5
3BSPL3DS i,SetCrvSep,2,x3,y3,z3, x4,y4,z4, x5,y5,z5, x6,y6,z6

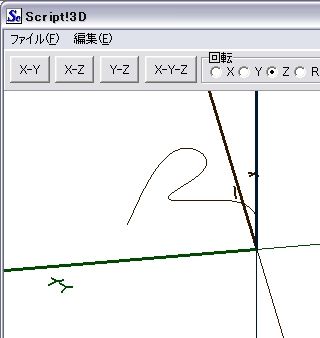

これを実行すると
20110722c
という具合。
この曲線をパスとして、円をスイープするとします。
// Ｂスプライン曲線
#VAR
　x1 = 0　　;*x1
　y1 = 0　　;*y1
　z1 = 30　　;*z1
　x2 = 100　　;*x2
　y2 = 0　　;*y2
　z2 = 0　　;*z2
　x3 = 50　　;*x3
　y3 = 100　　;*y3
　z3 = 20　　;*z3
　x4 = 100　　;*x4
　y4 = 10　　;*y4
　z4 = 30　　;*z4
　x4 = 30　　;*x4
　y4 = 10　　;*y4
　z4 = 30　　;*z4
　x5 = 70　　;*x5
　y5 = 60　　;*y5
　z5 = 80　　;*z5
　x6 = 20　　;*x6
　y6 = 100　　;*y6
　z6 = 20　　;*z6
col1 = 1　　;*線色1
col2 = 2　　;*線色2
　i
　w1
　w2
　w3
　R = 10　　　;*半径

#DRAW
PEN col1
3BSPL3DS i,SetCrvSep,1,x1,y1,z1, x2,y2,z2, x3,y3,z3, x4,y4,z4
3BSPL3DS i,SetCrvSep,0,x2,y2,z2, x3,y3,z3, x4,y4,z4, x5,y5,z5
3BSPL3DS i,SetCrvSep,2,x3,y3,z3, x4,y4,z4, x5,y5,z5, x6,y6,z6

　INIMATR
　RLSEL1　i,-1,-1,0, x1,y1,z1, 0.001, 1,1,999,999　// 連続線検索＆作図＆選択
　RENCLR　　// 連続線データ・クリア
　RENSET　　// 選択図形→連続線セット
　// 断面を作成
　MATRIXL　x1,y1,z1
　CAL　w1 = -90/180*PI
　ROYMATR　w1
　PEN　col2
　CIRCLE2D　i,SetArcSep, 0,0,R
　CAL　w1 = x1
　CAL　w2 = y1 + R
　CAL　w3 = z1
　RLSEL1　i,-1,-1,0, w1,w2,w3, 0.001, 1,1,999,col2
　// スイープ開始
　R_SWEPS　0,-1,-1, 1,1
　// 線を消します
　ALLSEL　i,1,1,999,999　　// 選択
　S_DELE
これを実行すると
20110722d
こんな感じ。
YZ平面に円を描いてスイープしているので、最初はX軸方向へスイープさせないと断面の円が楕円っぽくなってしまいますけれども。

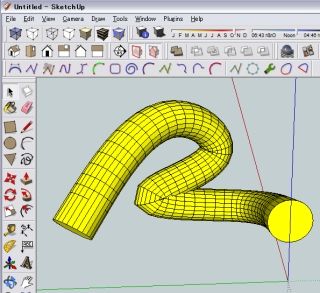

で、これをスケッチアップへ送信。
20110722e
スケッチアップ８ではインポートするとコンポーネント化？されているようなので、その中へ編集状態にして、断面の円を消して、ソフトニングした結果がこれ。
20110722f
こんな感じ。

まぁ、GUIじゃないので使いにくいから、使えない、と判断されるでしょうけれども、とりあえず、こんな感じ。
