Jw_cad作者さんのサイトの掲示板で以下のような質問がありました。
私、気になります！
萌え・・・じゃない、もう、えぇ〜
円の塗り潰しは、
メニュー→作図→多角形→[任意]クリック→□ソリッド図形 にチェック→色を指定→[円・連続線指示]をクリック→塗り潰したい円をクリック（左クリック：指定した円を残す、右クリック：指定した円を消す）
で出来ます。

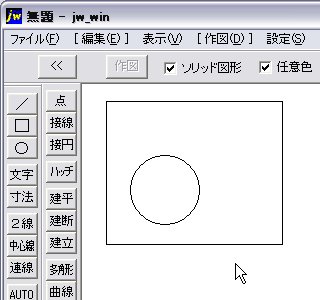

円形の切り抜き、というのが、ソリッド図形が既に作図してあって、それに対して、円を描いて、その部分を切り取るようにソリッド図形を消したい、って事でいいのかな？ ちゃんと明確に書かないと・・・ また例のごとく例のように、白色のソリッド図形で、円を塗り潰せばいい、みたいなコメントもつくかもしれませんよ。
それはともかく、既に作図されているソリッド図形を切り抜き削除する、というようなコマンドは、Jw_cad にはありませんから、標準コマンドでやるのなら、一旦消して、作図し直す、ということになると思います。

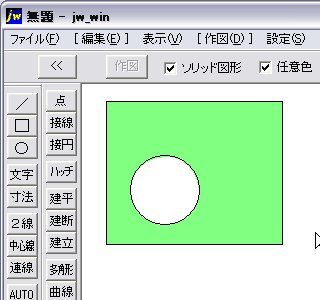

メニュー→作図→多角形→[任意]クリック→□ソリッド図形 にチェック→色を指定→[円・連続線指示]をクリック→□円外側にチェック→円をクリック

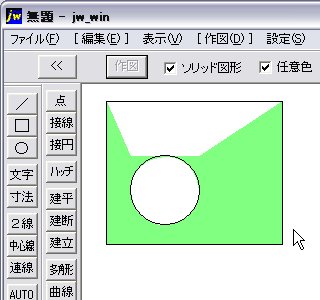

[円・連続線指示]をクリック（円・連続線指示のモードを解除する）→四角の頂点４つ〜円外側の頂点４つを拾って多角形塗り潰しを行う
残りの部分を拾って多角形塗り潰しを行う
こんな感じ？
他には、外部変形アプリケーションを利用するという方法もあるでしょうね。
うちの「p186_塗り３」は、操作は簡単だと思うけど、円・円弧・楕円・楕円弧は微小線補間して作図を行うので、円外側ソリッドを使うのではなく、三角形ソリッドで作図します。ですのでその分、粗く、データ量は増えると思います。
