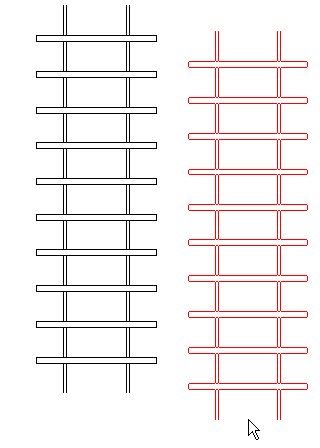

これを[実行]して動かして、[JWWクリップボード転送]をして、Jw_cad にて[貼付]をすると、下図のような図が出来上がり〜
超久しぶりすぎて、書き方をすっかり忘れてる・・・
// レールの作図
//
#VAR
rw = 50 ;*レール幅
rd = 1000 ;*レール間隔
ml = 2000 ;*枕木長さ
mw = 100 ;*枕木幅
md = 500 ;*枕木間隔
n = 10 ;*枕木の数
i
x1
y1
x2
y2
#DRAW
// レールの作図
LAYER 0
CAL i = 0
CAL y1 = 0
#WHILE (i < (n+1))
CAL x1 = -rd/2-rw
CAL x2 = x1
CAL y2 = y1 + md
LINE x1,y1,x2,y2
CAL x1 = -rd/2
CAL x2 = x1
LINE x1,y1,x2,y2
CAL x1 = rd/2
CAL x2 = x1
LINE x1,y1,x2,y2
CAL x1 = rd/2+rw
CAL x2 = x1
LINE x1,y1,x2,y2
CAL y1 = y1 + md + mw
CAL i = i + 1
#END
// 枕木の作図
LAYER 1
CAL i = 0
CAL y1 = md
#WHILE (i < n)
CAL x1 = -ml/2
CAL x2 = ml/2
CAL y2 = y1 + mw
BOX x1,y1,x2,y2
CAL y1 = y1 + mw + md
CAL i = i + 1
#END
これを[実行]して動かして、[JWWクリップボード転送]をして、Jw_cad にて[貼付]をすると、下図のような図が出来上がり〜
超久しぶりすぎて、書き方をすっかり忘れてる・・・
