という訳で建築フォーラムの掲示板のネタ

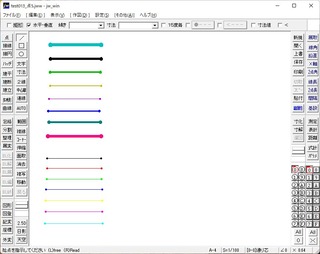

まず、Jw_cad Ver.8.25a にて点の設定をし、点を作図

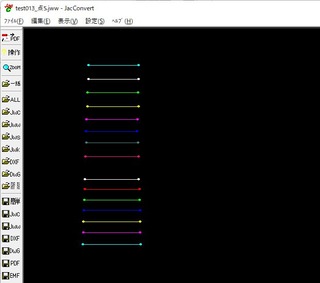

JacConvert 3.14q にて開く
点の大きさに変化無し
↓
↓
質問者の症状を確認
↓

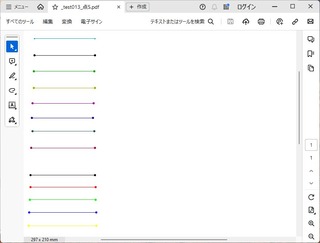

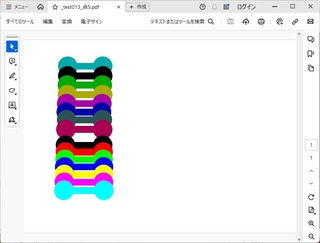

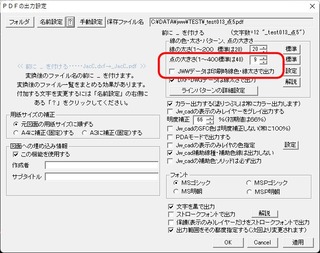

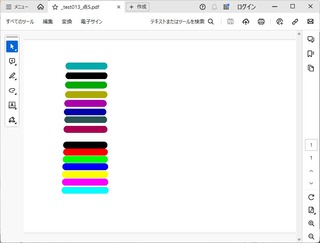

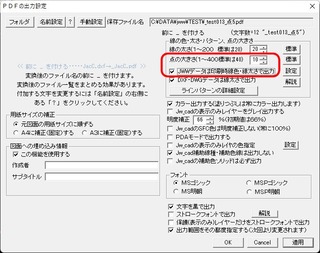

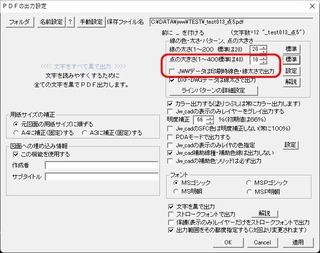

点の大きさ 標準値40でPDF保存した場合
線色１（水色）の点の大きさが、やや小さく
それ以外は やや大きく
それ以外の点の大きさは 同じに見える

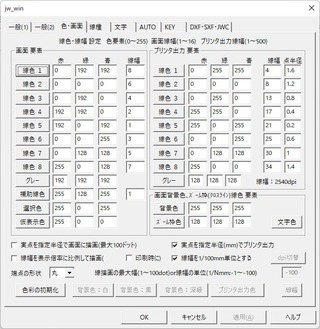

Jw_cad での線幅・点半径の設定を読み込んで反映しているとは思えない
Jw_cad での 1/100mm単位にする・しないでの症状の変化は無い様子
検証終了
まず、Jw_cad Ver.8.25a にて点の設定をし、点を作図
JacConvert 3.14q にて開く
点の大きさに変化無し
↓
↓
質問者の症状を確認
↓

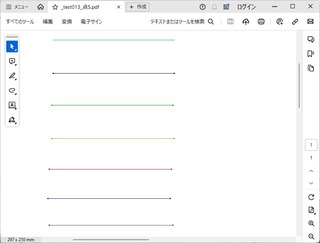

点の大きさ 標準値40でPDF保存した場合
