Jw_cad作者さんサイトの掲示板での発言
・建物に近い
・背景色と同じ色の線+高さ文字がある
・公開しても差し支えない範囲まで図面を削ぎ落し、どこかのブログや掲示板やサーバー等にデータをアップロード
追記:
例:No.9・・・測定高 0.522 となっているがその場合
道路端の上端にはならず下の点になる

測定高を 0.574 とすれば上端になるので
道路端にぶつかる分の半分ハッチは無くなる
追記:
※当方は建築・建設・土木等、そういった仕事も学業も行っていない門外漢、当然、建築基準法について全く知識も経験もない 故に、そういった業務や法律等についての意見や質問等は一切、受付不可
追記:
追記:
追記:
なお、その掲示板は 質問者に厳しい事で有名
(そのためか建築資料館の掲示板は「初心者に優しい」と銘打っていた)
計画建物の天空図を描くと・測定高が低い
建物とは別に円の中が半分ハッチが掛った状態で
急に天空率の数値が下がります。
何が原因でこうなるのでしょうか。
図面データをを送ってご指導頂けたら助かります。
・建物に近い
・背景色と同じ色の線+高さ文字がある
・公開しても差し支えない範囲まで図面を削ぎ落し、どこかのブログや掲示板やサーバー等にデータをアップロード
追記:
ファイルをアップロードしました。・測定高が低い(数値が間違っている)
ダウンロード先:https://d.kuku.lu/r33uyrz57
パスワード:soudan
宜しくお願い致します。

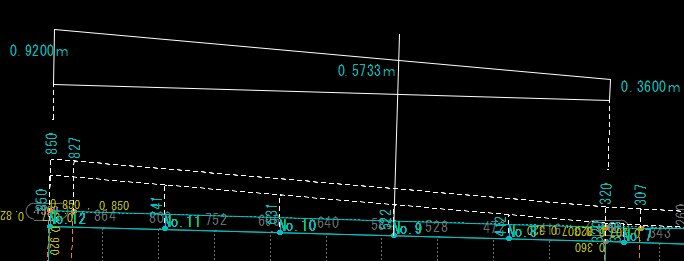

例:No.9・・・測定高 0.522 となっているがその場合
道路端の上端にはならず下の点になる

測定高を 0.574 とすれば上端になるので
道路端にぶつかる分の半分ハッチは無くなる
追記:
※当方は建築・建設・土木等、そういった仕事も学業も行っていない門外漢、当然、建築基準法について全く知識も経験もない 故に、そういった業務や法律等についての意見や質問等は一切、受付不可
追記:
勿論、そんな事はわかっています。・図面上の測定点は、道路中心線上には無く、反対側の道路境界線上にあるが? それともその線上の点(No.1〜No.12)は測定点ではないのだろうか?
測定面も道路中心線上で作図も間違っていないと思います。
ただ、今回の様に半分ハッチが掛って、数値が突然下がったのは初めてです。
その原因を知りたいのです。
貴殿にその理由が分かっているのでしたら
その条文を教えて戴きたいのです。
追記:
こんにちはとK氏によるコメント
一般的に上記の現象が起きるのは適合建物または計画建物
以外の高さデータが取り込まれている場合です
はたして天空図1〜7を拡大して見ますと何らかのデータが
左下に取り込まれているのが確認できました
これはレイヤ(0)の道路の線分が建物として認識されてる為のようです
よって削除または非表示すると正常に作図されました
ご確認ください
必要データ以外の高さ設定データは線種変えてレイヤ分けすると間違い
が少なくなると思います(出来れはテンプレート作成)
追記
測定点は正しく配置されていますが測定高さの根拠が解りませんでした
*地盤面(令2条第2項)
*測定点に対応する道路中心の高さ
私の錯誤でしたらごめんなさい
追記:
色々と有難うございました。との事で解決
又、投稿された方に失礼な対応もあった事をお詫びします。
ただ、投稿者の方も私の投稿を馬鹿にした様な書込みをされた方が
居られたのは事実です。
投稿者がどのような方か分からなくても、人を見下した様な書込みはすべきではないと思います。
結論として、道路の入力に誤りがあり半分黒い結果となりました。
現地の道路は普通と違い、片流れで敷地反対側が道路中心より
高くなっています。
そこで現地の通り、敷地反対側は道路中心より高く入力しています。
それが原因で、道路反対側が半分黒くなったようです。
(円の上半分が黒くなるのは、測定点より反対側に高い部分があるからです)
実際、道路中心を高さとした道路で、反対側も中心と同じ高さで入力すると、
半分黒い現象は現れませでした。
以上、一応解決したので連絡させて頂きます。
有難うございました。
