Jw_cad作者さんサイトの掲示板での発言
福井コンピュータの武蔵で作図したcadデータをjwwで変換して使用した場合複雑な図形なのか４線以上の場合線が交差した図形は作図できませんとあり塗りつぶしができません。何かいい情報はありませんか。
・指示線が自己交差している為
　自己交差しないよう指示すれば可能

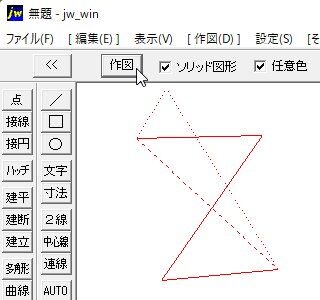

20251116a
　　　　　↓

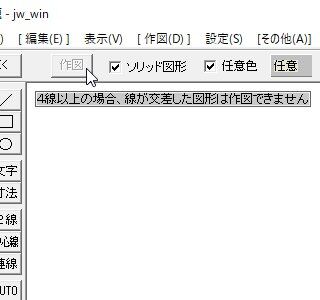

20251116b
この場合
上三角の塗り潰しを行い、下三角の塗り潰しを行う

・塗り潰し系の外部変形を利用

※他CADでの塗り潰しは、輪郭線を指示して内部を塗る、島図形を指示して中抜きをする、という事が出来る場合もあるが、Jw_cad にそういった機能もデータ形式も無い
　Jw_cad では、三角形塗り潰し・四角形塗り潰し・円塗り潰し・扇形・弓型・円外側・円環を利用して区分しつつ塗り潰す
