2025年04月09日12:20

[JWW] Re:外部変形の遅延について

本当につい最近から外部変形の遅延で困ってます。
具体的には外部変形、使えるのですがそこに行きつくまでに数秒かかるようになりました。「実行する外部変形を選んでください」が長く表示されて先に進むのに時間がかかってしまうのです

Windowsアップデートをしても治りません
どうか解決方法を教えてください。

・Windowsスタートを右クリックし、Windowsターミナル実行
　タイトルバーの辺りでマウス右クリックメニューの設定を行い
　スタートアップの「既定のターミナルアプリケーション」を
　「Windows コンソールホスト」にする

・過去ログ
　https://www.jwcad.net/bbs2/c-board.cgi?cmd=ntr;tree=57897;id=004
　https://www.jwcad.net/bbs2/c-board.cgi?cmd=ntr;tree=27593;id=003

2025年04月09日10:00

[JWW] Re:天空率を再計算すると数値が変わる。

Jw_cad作者さんサイトの掲示板での発言

お世話になります。

　2年ほど前に確認申請を通した天空図のデータを開き、データには何も手を加えず計画建築物の天空率計算をしました。（正射影）
そうすると、10ポイントある中の2つのポイントで数値がそれぞれ0.001と0.002大きくなりました。
　ポイントには実点が打ってあり、ある程度拡大して右クリックでポイントを拾っているので、測定位置がズレているというのは考がえ難いのですが。
　バージョンは現在も当時も8.25aを使用しています。

原因が分かる方いらっしゃいますでしょうか？

・右クリックで別の点を拾ってしまっている
・測定高の値が違う
・□高精度計算　のチェック状態が違う
・その他

2025年04月07日10:00

[JWW] Re:教えてください。

Jw_cad作者さんサイトの掲示板での発言

レイヤ一覧のウィンドウを開きたく、右クリックをダブルクリックするとソフトがフリーズします。これまでは普通に使えていたのですが、、

・下記参照
　ファイルを開けたり保存したりレイヤ一覧表示しようとするとフリーズする？
　https://afsoft.jp/jwtpn/index.php?id=003011

追記：
解決したとの事

2025年04月05日19:00

[PC] Re:ThinkPad Ryzen5 pc でjw-cadの起動に時間がかかる

Jw_cad作者さんサイトの掲示板での発言

ThinkPad T14 Gen3 (14型/Windows 11 Pro/Ryzen 5/メモリ 8GB/SSD 256GB)
を購入し、jw-cadをインストールしました
jw-cadの起動に時間がかかり、困っています
起動までに1分以上かかります
どなたか解決方法があれば教えてください

１）何らかの常駐ソフトを実行している場合
　　プログラム等を監視していて時間が掛かっている
２）LAN接続をしている場合
　　LAN問い合わせに時間が掛かっている
３）プリンター設定をしている場合
　　プリンター問い合わせに時間が掛かっている
４）前回アクセスしたファイル・フォルダを
　　チェックするのに時間が掛かっている
５）メモリ・SSD等が物理的に壊れている場合
　　Windowsが論理的にそれを避ける処理をしていて
　　それに時間が掛かっている

・その他のアプリではどうか？
・JwwInit を実行し、Jw_cad を起動してみる

追記：

ちなみに、起動時間が長いのはWindowsを立ち上げはじめてjw-cadを立ち上げたときのみで、2回目以降はストレスなく起動します

・Windowsの設定で
　□高速スタートアップを有効にする（推奨）
　のチェックが入っている場合には
　チェックを外してみる
・朝 Windowsを起動して直ぐに Jw_cad を起動しておき
　仕事終わり時にWindowsを終了する

追記：
Windows再インストールして改善したとの事

2025年04月05日15:00

[JWW] Re:起動時の不具合

Jw_cad作者さんサイトの掲示板での発言

Win11で使用してますが、起動時に「新規フォルダの作成が出来ません。」
「画像用一時フォルダがありません。」というメッセージが出て、勝手に終了します。どうぞよろしくお願いいたします。

・以下参照
　ファイルを開こうとすると「新規フォルダーの作成が出来ません（書込禁止）。」「画像用一時フォルダがありません」と表示される

追記：
Jw_win.jwf の AutoSaveDir 設定を変更して解決との事

2025年04月04日11:30

[JWW] Re:縮尺変更について

Jw_cad作者さんサイトの掲示板での発言

頂いたデータはオートCAD

当方はJW-CAD

縮尺・読取　設定　　A1　S=1／60

書いてある図面　　　A3　S=1／100

A3で印刷すればスケール通りになりますが

上記の図面をA2で縮尺（1／100から1／600）を合わせて印刷したいのですが、どのようにすればよいのかわかりません。

何か方法があれば教えていただければ幸いです。

図面は初心者です

・用紙サイズを「A2」にして
　設定≫縮尺・読取　を行い
　□全レイヤグループの縮尺変更　にチェック
　縮尺を好きな値にして
　●実寸固定　にチェック
　□文字サイズ変更　チェック
　□点マーカサイズ変更　チェック
　［OK］をクリックし
　図面が用紙サイズ内にちょうどおさまればOK
　ダメな場合はやり直し

　1/100　を　1/50　にして印刷すると倍に拡大印刷される
　A3図面を A2用紙一杯に印刷する場合は、印刷コマンドでは倍率を141％にするが、1.41倍にするのだから、
　1/100×1.41＝0.0141≒1/71
　という訳で　用紙サイズをA2にして縮尺を1/71 にして　印刷時 100%印刷すればおおよそ用紙一杯に印刷される　勿論、印刷されたものを定規で測れば、元図の寸法の約1.41倍になるはず（当然誤差はある；印刷機器や紙によっては印刷誤差もある）

で、基本的に、
どうしたいのか、何を知りたいのかが
いまいちよく分からない

追記：

1.jw_cadの設定は・・・

図面サイズ-A1、縮尺-1／160です。
図形の「900×900」は計測しても「900×900」です。
寸法はあっています。

2.計測は・・・

設定ではなく、書いてある図面は　S=1／100　A3と記載。
実際にA3で印刷するとA3印刷で縮尺もあっています。

3.その上で、どうプリントしたいのか・・・

A2印刷で縮尺もスケールが合うようにしたいです。
縮尺は1／100～1／600なら何でもよいのですが、どのように設定すればわかりません。

この内容でわかりますでしょうか

何卒よろしくお願いいたします。

・用紙サイズを A2 にして
　印刷時のプリンター設定の用紙サイズもA2にする
　スケールが合う＝計測コマンドで数値が合う
　という事であれば、縮尺変更時に　●実寸固定　で
　行えばどんな場合でも数値は合うので
　好きな縮尺に変更
　何でもいいのなら変えなくても良い

　スケールが合う＝印刷後、三角スケールでそのまま測れる
　＝その三角スケールの尺度に設定する

追記：
縮尺：対象物の大きさ（長さ）より小さい大きさ（長さ）に図形を描く場合の尺度
尺度：図形の大きさ（長さ）と対象物の大きさ（長さ）の割合
－－JIS Z 8114　製図－製図用語　より

＞倍率を上げると、今は度縮尺が合わなくなってしまいます

大きさ（長さ）を大きくするのだから縮尺値は変わる
これが理解できないのなら製図が分からないという事なので
１からちゃんと製図の勉強をした方が良い

Ｑ＆Ａ完了

2025年04月03日19:30

[Pcata] p206_線の作図３

当方の「Pcata」サイトにて
Jw_cad 外部変形p206_線の作図３を公開しました。

飾り罫線などの線を作図する外部変形アプリケーションです。
外部変形「p105_線の作図２」の派生系です。
　
現在のレイヤグループ（書込みレイヤグループ）、現在のレイヤ（書込みレイヤ）、現在の線色・線種・線幅で作図されます。

という訳で作成・公開しました。

本ソフトウェアは、Jw_cad 用の外部変形アプリケーションです。本ソフトウェアは、シェアウェアです。レジストしていない場合（試用時）は図面用紙の四隅に試用版文字がランダムに作図されます。予め御了承の程を宜しくお願い致しますと共に御注意下さい。（レジストされるとその制限は解除されます）

ダウンロードして展開（解凍）したあと、出来上がる「p206.exe」はエクスプローラで右クリックメニュー→プロパティの、［全般］タブ内の画面下の

セキュリティ：　このファイルは他の・・・　□許可する

のチェックを入れて［OK］クリックして下さい。

2025年04月02日17:30

[JWW] Re:埋め込み文字の配置

Jw_cad作者さんサイトの掲示板での発言

埋め込み文字の設定をしたいと考え、

「&f」を用いて図面タイトルをファイル名参照に設定し、
基点を中下にして枠の中央に配置しました。

ですが、基点の位置はあくまでも「&f」の中心になっており、
参照文字列は長いので枠からはみ出てしまいました。

参照文字を中央に持ってくる手段はあるのでしょうか。

拙い文章で分かりづらいかもしれませんが、お教えいただきたいです。
また、過去に同じような質問がありましたら申し訳ございません。

・文字の基点の処理は、元文字内容を基にしており、変換後内容が処理される訳ではない＝昔からの仕様

参照文字を使って自動的に中央配置する手段は、無い

基本的に、左下点での配置をするのが通例

※Jw_cadの文字データは、左下点、右下点　を持つ
　基準点、角度、を持っている訳ではない
　従って、文字内容が状況に応じて変化するような埋め込み文字等には対応出来ないのが現実であろうと想像される
　なお、文字データにある「角度 m_degKakudo」の値は、変に操作すると文字が想定外の表示を行ってしまうため、触らぬ角に祟りなし、である
　更に、Jw_cad で画像挿入を行い、画像を傾けると、画像参照文字列に角度も表記される事になるが、なぜ角度を共通化していないのか？については・・・作者のみぞ知る・・・（同じ「角度」の値が、左下点（始点）・右下点（終点）から算出される角度、「角度 m_degKakudo」の値、画像の角度の値、合計３つになってしまっているが第三者としては不可解也、としか）

追記：
納得されたようで完

2025年03月31日17:30

[JWW] Re:指定範囲への図形くり返し配置

Jw_cad作者さんサイトの掲示板での発言

任意の２点間に指定した図形をくり返し配置する等の
方法をどなたかご存知ないでしょうか？

目的は木造の耐力壁表現を手数少なく作図することです。
現状は太いカラーの実線と破線の二種類で図示していますが、
発注者から下記のような市松状や連続した△を用いる等の
方法で壁の種類を増やすよう指示を受けました。
※市松、△以外でも視認性が良く書き分け可能な図形でもOKです。

　■　■　■　■　■
■　■　■　■　■

△△△△△△△△△△

500㎡、３階建て程度の物件が多く、線分や文字、ソリッド図形として作図していると非常に時間が掛かるため
選択した図形をクリックした２点間距離に応じてくり返し配置する方法を
探しています。
例えば、指定した２点間距離が910であれば△△△、1500であれば△△△△のような
かき分けがしたいです。

このような作図方法や、他の解決方法をご存知かたがおられましたら
是非、教えて下さい。

１）複写コマンドにて、１図形を範囲選択し、数値指定し、［連続］クリック
２）作図する箇所に矩形を作図しておき、ハッチコマンドにて、１図形を範囲選択し、ピッチを指定し、矩形指示
３）それ用の外部変形を探してあれば利用、無ければ自作／誰かに作ってもらう

似て非なるモノ
・https://afsoft.jp/p-cata/jwwgapp/p105.html
・https://afsoft.jp/p-cata/jwwgapp/p196.html

2025年03月31日17:00

[JWW] Re:フォルダ名を変えたらサブフォルダがあべこべになった

Jw_cad作者さんサイトの掲示板での発言

表題について質問です。
当方JW Cad使用者ではなくPCを卸した販売会社の社員なのですがお客様がJW Cad
使用されておりいろいろ図面データが入っていたフォルダのフォルダ名を変えたら直下のサブフォルダがあべこべになったと問い合わせがありました。

分かりやすく言うと…
〇〇〇〇〇←該当フォルダ
　↳サブフォルダ1.
　↳サブフォルダ2.
　↳サブフォルダ3.
のところを
△△△△△←名前を〇から△に変えた該当フォルダ
　↳サブフォルダ1.
　↳別の所にあった無関係フォルダ
　↳サブフォルダ3.
　↳フォルダ直下に保存した覚えのないデータ1.
　↳フォルダ直下に保存した覚えのないデータ2.

サブフォルダ2.はどこにいったかというとそこに移した記憶のないフォルダ
の直下にあったということでした。

IO Dataの外付けSSD内のフォルダやデータであるためSSD起因の疑いもあるかもしれませんがネットで調べてみるとJW Cadのデータ保存についての情報ややり方が色々あるそうなので何か情報をお持ちの方がいらっしゃいましたらご教授頂ければと思います。よろしくお願いします。

・質問の伝言ゲームは情報が欠落・間違いが発生しやすいので、そういう事は余りしない方が良い
・Jw_cad についての事は分からない、と言って、質問はその顧客に直接させる方が良い

・フォルダ名は具体的にどのような名前なのかを記述
　フォルダ名・ファイル名に使えない文字を使った可能性？
　覚えのない名前というのが日付時間な一時フォルダである可能性
　自動保存ファイル、BAKファイル、である可能性

追記：
納得されたようで完
（質問の具体的内容については不明のまま）

2025年03月30日18:20

[JWW] Re:外部変形の遅延について

Jw_cad作者さんサイトの掲示板での発言

お世話になります。
最近パソコンを新しく買い替えて以前と同じようにJWCADをインストールして使用していると外部変形の呼び出しに時間がかかるようになりました。
具体的には「実行する外部変形を選んでください」が長く表示されるようになりました。以前はその文字が見えないくらい早く進んでいたのが数秒かかるようになり作業が進みません。
解決方法を教えてください。

・隣のJw_cad 情報交換室の一番上の記事を参照
　https://www.jwcad.net/bbs2/c-board.cgi?cmd=ntr;tree=27593;id=003

2025年03月29日20:00

Windows11 のターミナル

当方の Windows 11 は 21H2 で
結構古いバージョンだと思いますが
　過去記事
　https://afsoft.livedoor.blog/archives/52312532.html
で記載した「□レガシーコンソールを使う」チェックはありましたが、このチェックがオフの状態では結構遅かったような記憶があります　今では　どれくらい遅いのかは覚えてませんw

で、
https://learn.microsoft.com/ja-jp/powershell/scripting/install/installing-powershell-on-windows?view=powershell-7.5
を見て、PowerShell が 7.5.0 になっている
との事でしたので、これ(msi版)をダウンロードし
インストールしてみました

はい、従来のコマンドプロンプトは動かなくなり
「□レガシーコンソールを使う」チェックも見当たりません

まぁそれはおいといて
取り合えず、コレを使って　外部変形を実行してみました

イメージ的には、外部変形のバッチファイルを指定して外部変形を実行し、バッチファイルで EXEが起動されてから　そのEXEが動くまで　当方のPCでは約3秒　掛かるようになりました
まぁ元々、そんなに高速なPCではありませんし
安価なノートPCですからVGAのスペックも低いので
まぁ　こんなもんじゃない？
という気はしますが
以前の「PowerShell 1.0」に比べたら、結構速くなっているんじゃない？という気はしないでもないです　取り合えず「使えなくなったのか！？」と思うほどの遅さでは無いと思います

追記：

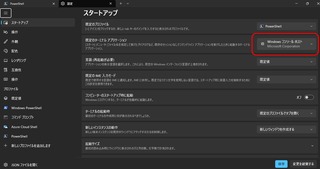

ターミナルを起動し、
タイトルバーの辺りでマウス右クリックメニューの設定を行い
スタートアップの「既定のターミナルアプリケーション」
を「Windows コンソールホスト」にすると速度は速くなりますね

「Windows コンソールホスト」にすると、従来のコマンドプロンプト画面となり、この Windows 11 21H2 では「□レガシコンソールを使う」チェックもありました。このチェックを入れなくても普通の速度で動作します。但し、「ターミナル」タブの「既定のターミナルアプリケーション」を「Windows ターミナル」に変更すると、PowerShell画面となって速度も遅くなります。
「□レガシコンソールを使う」にチェックを入れて［OK］クリックすると次回起動時は「ターミナル」タブが出なくなります。レガシコンソール＝古いコンソール画面（古いcmd画面）を使う＝新しいターミナル画面は使わない、という事でしょう。

2025年03月28日20:00

[PaperSepa] Re: 外変　図面をバラしちゃえの理想希望です

Jw_cad作者さんサイトの掲示板での発言

お疲れ様です
いつも外変　図面をバラしちゃえを使用させて頂き作者様誠に感謝しております
有難うございます
ファイル名に+－,等の記号が認識されると本当に理想です
今後そのような理想を期待しております

・ファイル名の禁止文字は、DOSでファイル名として扱えない文字か　コマンドパラメータとして使えない文字　ですので　その要望は却下です
なお、
「-」は元々使えます
「+」を使いたい場合は全角文字「＋」でどうぞ

2025年03月28日13:00

[JWW] Re:Windows11で外部変形が使えなくなった

Jw_cad作者さんサイトの掲示板での発言

Windows11で今まで使えていた外部変形が使えなくなりました。
原因や対処法が分かれば教えていただきたいです

・32bitWindowsで16bitアプリケーションの外部変形を利用していた場合、64bitWindowsでは、そのままでは実行不可
　32bit版がある場合はそれを利用
　16bit版を動作させるにはDOS仮想環境（エミュレータ）が必要
・外部変形等、ダウンロードしたソフトの使い方が分からない場合
　https://afsoft.jp/jwtpn/index.php?id=001003
・awk外部変形の登録・実行について
　https://afsoft.jp/jwtpn/index.php?id=049004
・Ruby外部変形の登録・実行について
　https://afsoft.jp/jwtpn/index.php?id=049005

・過去記事
　https://afsoft.livedoor.blog/archives/52312532.html
　※現在、レガシーコンソールモードは非推奨となっている

・もし当方の古い Pcata PR外部変形の場合
　以前はインターネット接続して動作、という事をしていたが
　現在はその方式を廃止し、現在それを動作させる事は不可
　シェアウェア化しているので新しいものをダウンロードし
　入れて試用してみて
　気に入ればレジスト、気に入らなければ削除

2025年03月27日12:30

[PC] Re:p21ファイルへ変換ができない

Jw_cad作者さんサイトの掲示板での発言

こんにちは
今あるデータをp21形式で保存がしたいのですが
SFC形式で保存→新規→p21→OK
の順でしてもアクセスは拒否されました。
と出ます。
解決方法がわかる方教えていただけると幸いです。

・ファイルを保存しようとすると
　「(ファイル名)へのアクセスは拒否されました。」
　と表示される
　https://afsoft.jp/jwtpn/index.php?id=008033
　保存先が　保存出来ない状態になっている
　（書き込みできないメディア／プロテクトを掛けている／アクセス権設定で書き込み出来ない状態／セキュリティが掛かっている状態／その他）
　→保存出来るメディアに保存する
　　メディアのプロテクトを外す
　　保存出来るフォルダに保存する
・Jw_cad の問題ではなく PC／Windowsの操作の質問

2025年03月26日10:00

[JWW] Re:コントロールバーが上にいってタイトルバーが触れないです

Jw_cad作者さんサイトの掲示板での発言

コントロールバーが上にいってタイトルバーが触れないです（半分ぐらいが画面より上にいっていて見えない）

例えば、寸法線を引くところでコントロールバーの設定ボタンを押すと、設定のコントロールバー？の半分ぐらいが上に隠れてOKボタンも押せないので決定できないです。
Escでしか消すことができず、設定も変えられず困っています・・・
タイトルバーが押せれば下に持ってくることができますがタイトルバーも触れないので移動もできません。
昨日とつないでいるパソコン画面サイズが違うからこうなってしまったのか・・ノートパソコンの画面だといなくなってしまいます。
どうしたらもとに戻せますでしょうか？
ちなみに表示→ツールバー→初期化ではだめでした。

・ファイルを開けたり保存したりレイヤ一覧表示しようとするとフリーズする？
　https://afsoft.jp/jwtpn/index.php?id=003011

2025年03月25日21:30

[JWW] Re:おしえてほしいです

Jw_cad作者さんサイトの掲示板での発言

jw cadで複写するとき寸法はそのままで図形だけ倍率変えたい場合どうすればいいですか？

・未使用の　ある特定の別のレイヤグループへ複写／コピペ
　を行い、そのレイヤグループの縮尺を変更する
　例：1/100　→　1/10　見た目は10倍になる
　※元の縮尺は、コピー元の図形のレイヤグループと同じ縮尺である事
　　縮尺が異なる場合は、複写コマンドではなくコピペを行う

※コピー先のレイヤグループの縮尺を先に変えておき
　コピペを行う事でもOK
　（複写コマンドは見た目同じ大きさになるよう処理される）

※［作図属性］にも注意

2025年03月24日18:30

[JWW] Re:特定のファイル(DXF)しか表示されない。

Jw_cad作者さんサイトの掲示板での発言

DXF化したM-CADのファイルを開こうとした際、ホルダに約4900のファイルがあるにもかかわらず、一部の510程度のファイルしか表示されません。「小分け」するなどが必要でしょうか。

・Jw_cad の「ファイル選択」画面で１つのフォルダに表示出来るファイルの最大数は、500　それ以上は表示されない

・過去記事
　https://afsoft.livedoor.blog/archives/52306852.html

・フォルダを小分けし、ファイル選択画面を利用
・設定～基本設定～一般(1)　の
　□ファイル選択にコモンダイアログを使用する
　にチェックを入れる
・エクスプローラや各種ファイル管理ソフト等を利用
　DXFファイルを Jw_cad に関連付け
　ダブルクリックで Jw_cad を起動し図面を開く
　又は
　エクスプローラから Jw_cad へ DXFファイルを
　ドラッグアンドドロップして開く

追記：
コモンダイアログのチェックオンで解決との事

2025年03月21日15:30

[JWW] Re:BITMAP形式で取り込んだ画像の表示が変わった

Jw_cad作者さんサイトの掲示板での発言

BITMAP形式で、白黒の公図を取り込んで作業していたところ、戻るボタンを押しただけのつもりだったのですが、画像が反転して、線も数字も度ドットでつないだようにぼやけて、影が付いたような状態になってしましました。
他のCADを開いても、今まで挿入した画像が全部その状態になってしまいます。
元に戻す方法をご教示いただけませんでしょうか。

・設定≫基本設定≫一般(1)　の
　「□透過属性」のチェックをオフ

Jw_cad Ver.8.21～では
このチェック状態がJWW図面データに記録される
　「Draw_BmpTOUKA = 0（又は1）」という文字データ

・過去記事参照
　https://afsoft.livedoor.blog/archives/52330476.html
　https://afsoft.livedoor.blog/archives/52301745.html
　https://afsoft.livedoor.blog/archives/52300408.html
　等

追記：

表示からDirect2D（2）にチェックを入れたら解決しました。

との事で解決
※Direct2D表示の際、上記透過設定は無効となる為

2025年03月19日18:30

[JWW] Re:キーボードの矢印で画面が移動しません

Jw_cad作者さんサイトの掲示板での発言

JWCADの初心者です。
キーボードの矢印で画面が移動しません。
アドバイスをお願いします。
＊JWCADを削除して再インストールしましたが，改善しません。

・下記参照
　キーボードで拡大・縮小するには？
　https://afsoft.jp/jwtpn/index.php?id=004011

追記：
解決したとの事

2025年03月19日16:20

[JWW] Re:DXFファイルを開いたが図面が見つからない

Jw_cad作者さんサイトの掲示板での発言

AutoCAD図面をDXFファイルに変換して、JWで開きましたが図面が見つかりません。
どの様な手段をとれば、図面が見つかるかご教授下さい。

AutoCADで作成した図面をDXFファイルに変換
・AutoCAD；Ver2025
・DXFファイルに変換:Verは2000,2004,2007,2010,2013,2018の各Verに変換を試した
作成したDXFファイルを
・JWを立ち上げて「ファイル」→「DXFファイルを開く」
・DFXファイルから「プログラムから開く」
で、読み込みましたが作成した図面が表示されません。

読み込んだJWでは、
・基本設定「一般（1）」の線数等に数字が有り
・基本設定「DXF,SFX,JWC」「SFX読込」背景と同じ色を反転には、チェック有り
・レイヤー情報には、レイヤー数の下部に色付きの線が有り
なので、何かしらのデータは読み込んでいる模様です。

過去のログで同様のトラブルを見つけ、
・「移動」→「全選択」→「選択確定」
・レイヤーの縮尺を1:1～1:500まで表示
・用紙全体表示
・用紙サイズ100ｍ
の操作をしてみましたが、図面の表示に至りません。

宜しくお願い致します。

・AutoCAD でレイアウト（ペーパー空間）を利用している場合は、レイアウト-モデル変換を行い、DXF変換を行う
・AutoCADでDXF変換を行う際、R12形式にしてやってみる

・メニュー『設定』≫『基本設定』の「DXF・SXF・JWC」内にある「DXF読込み」の「図面範囲を読取る」のチェックを入れてから、DXFファイルを再度、開いてみる
　https://afsoft.jp/jwtpn/index.php?id=008018

・当方「AFdxf2jww」等のツールを利用

追記：

>Jw_cadで扱えるDXFのバージョンはR12形式です
>詳しくは「jw_cad dxf バージョン」で検索して下さい
VeR;r12 でdxfデータを作ってみましたが、
他のバージョンと同じで、図面が表示されることはありませんでした。
(縮尺を変更等の操作をしてみましたが）

>変換ソフト（よく使われているのはJacConvert）を使えばdwgからjwwファイルの変換出来ます
>JacConvert
DXF変換をしたデータをJWcadで作業するのは、２年に１回有るか無いか、
という処で、会社が有料ソフトを許可するか、という問題が有りますが…。
せめてトライ版を使えるか試してみます。

・JacConvert には２か月の試用期間がある
　

2025年03月19日16:00

Jw_cad データのPC識別

標準機能として、JWWデータに個人情報やPC情報等は格納されませんが、一般的な例としては、保存時の図面メモに　図面表題と設計者名を記入しておく、というお約束パターンはあります

これは当然、自由に入力編集可能です

非常に簡単な手法としては
Jw_win.jwf での LAYNAM でのデフォルトのレイヤ名で
使用していないレイヤ名に、PC名、PC番号等を割り当てておいて
JWW図面データにそれを入れさせます
そうすれば、そのJWW図面データを見れば、どのPCで作成されたのか？という事が容易に分かります　容易過ぎて　書き換えればバレないのでは？という話はありますが、そこはトラップを仕掛ける手法の１つに成り得ますね

勿論、Jw_win.jwf は書き換え出来ないようアクセス制限を入れておきます

次に　例えば
普段使わない倍長線種のピッチ設定にPC番号を割り当てます
Jw_cad 設定画面では設定出来ませんし、JWW図面データに記録されます
単純な図面ファイルコピーであれば、コピーモノだと直ぐに分かります

次に、クリップボード経由でのコピペであれば
そのコピペデータに、他所からのコピペだよと分かるダミーデータを加えてペーストさせるような常駐プログラムを動かすようにしておきます　クリップボードデータは「JWクリボス」のようなツールがあれば簡単に監視・追記出来ます　或いは　クリップボード経由でのコピペはさせないようにするのも１つの手法です

次に、例えば
JWWデータのどこかにPC番号等を自動追記するような常駐プログラムを動かすようにしておきます　データを持ち出して個人PCを使う場合には使えない手ですけれど

等等　上記の組み合わせもアリです

分かっている人にはすぐバレる仕組みだけどw

それは置いといて
図面データの履歴情報として
図面データに更新日・更新者・更新事由などを自動追記したい、というような話はあるかもしれません　Jw_cad にそういうデータ項目はありませんけれども（せいぜいが図面枠外に補助線色で文字を書いておく程度かも？）　図面メモ欄が足りない、みたいな話はこれまであったかもしれません～

2025年03月18日21:00

[JWW] Re:ファイル

Jw_cad作者さんサイトの掲示板での発言

学校の課題で図面を提出するのですが、友達から貰った物を提出したら大元の作成者は分かりますか？

・大元の作成者は誰なのかは分からないと思うが、その教師がどのようなチェックをしているのかによって、コピーモノかどうかはある程度、比較用ツール（AI含む）で選別出来ると思われるので、コピー元、コピー先、ひっくるめて　ゼロ評価・マイナス評価になる

教師が　提出したかどうかだけをチェックするスタンスであれば関係無いかもしれない（例：小学校レベル）

ファイルサイズでの比較
タイムスタンプでの比較
作図時間での比較
ファイルヘッダ内容の比較
ファイル内容の比較
作図外観の比較
データ順での比較
など
それら60％以上同じであれば同一物である＝アウト、みたいなロジックを組み込んだソフトウェアを利用していれば、教師の負担はほぼ皆無　最近はインターネット上データとの比較もするだろうし、目でもチェックするだろうし、まぁ、
レポートを友達コピーして提出するようなカス学生なんかは単位やらず留年させれば良いw

2025年03月18日11:00

[JWW] Re:環境設定統一

Jw_cad作者さんサイトの掲示板での発言

助言等頂けたらと思います。

田舎の設計事務所で、従業員は5人ほどです。
所内の環境設定を統一するよう言われました。

現在は各々が好きな環境設定を使用しているような状況で、
初期設定＋αやカスタマイズした環境設定が混在しています。
ほとんどの業務が単独ですので、そこまで業務に支障はないのですが、
ふとした時、図面ファイルを使用した相談や、業務引継ぎなどが困難な状況です。
また、今後新入社員を迎える際など、混乱を招くのが目に見えています。（私がそうでした。。。）

私自身、JWを触り始めて3年程度で、環境設定などは業務を振った社員の環境設定を読み込み行っていました。
各々の線種の使い分けなど、私自身が合わせるため苦労しています。

ただ、JWの知識はまだまだ浅いですが、完全な統一は難しいかと思っていますので、ひとまず、線色・線幅・線種・文字サイズ、レイヤー名くらいを統一できればそれなりにまとまるのかと思っております。

今までで、社内の環境設定の統一をされた方や良い方法があれば教えてください。
よろしくお願いいたします。

・全員の環境設定ファイル（Jw_win.jwf）を集めてファイル比較し、全員で協議し、統一作業を行う
　スーパーバイザー（管理者）を決める
　出来上がった統一 Jw_win.jwf を共有フォルダに入れ、全員がそのファイルをローカルフォルダ（各PC）へコピーし、利用する（共有フォルダは普段は読み込み可・書き込み不可に設定する）
　変更したい場合は、全員で協議した上で
　スーパーバイザーが統一 Jw_win.jwf を編集する

追記：

今までの図面を資産とするのは、そうなんですが
どちらか言うとこれから先のものを統一できたらといった感じでした。
なので、各職員の意見を取り入れ、新たに環境設定を整える感じです。

ちなみにdondonさんのところでは、どこまで統一された環境設定ファイルをお使いなのでしょうか？
職種など違いはあるかと思いますが、参考までに教えて頂けないでしょうか？

また、統一するにあたり、環境設定は図面ファイルに紐づけられますよね？
どこまでの設定が紐づけられ、どこまでが立上げたPCに依存するのでしょうか？

それとも、上記自体の解釈が間違えてますか？
書いてて、そんな気がしてきました。

よろしくお願いいたします。

・基本的に、図面に直接関係する設定は社内共通化を行い、操作に関係する設定は共通化しなくても良い、かもしれないが、社内教育を行う上では操作を統一した方が良いので、操作に関する設定も共通化した方が良いかもしれない（※かなり年数を経過している人にとっては難しいかもしれない）

・環境設定ファイルは図面ファイルと直接リンクされない
　但し
　図面ファイル内に、保存時の設定の一部が保存される
　　線色線幅、線種、文字、寸法、レイヤ等
・図面ファイル内に保存された設定のうち
　設定≫基本設定≫一般(1)　の
　ファイル読込項目の３つのチェックを入れている場合は
　図面ファイルを開いた時点でファイル内の設定が読み込まれる
　寸法設定については Jw_win.jwf の「S_COMM_8」の(3)に依存
　その他
　詳細については Jw_win.jwf と JWWデータフォーマット、
　及び、一時設定文字データを精査する必要有
　

2025年03月17日12:00

[JWW] Re:図面の全体回転

Jw_cad作者さんサイトの掲示板での発言

土地測量図の座標を転記して宅地の測量図を作成したが、当然南北線から傾いている。これでは、後の家の設計に不便なので、宅地の一遍を傾き0度になるまで全体を回転させたい。どうすればよいですか？

コメント有

図形移動コマンド選択
ツールバーの全選択をクリック
選択確定をクリック
0度にしたい宅地の辺上にマウスを持って行き、右PM8：00（-角度）
図形を作図する位置で左又は右クリックで確定

2025年03月14日20:30

[JWW] Re:測定

Jw_cad作者さんサイトの掲示板での発言

絶対間違っているのはわかるのですが
１０００ｍ×２０００ｍの矩形を書き
測定でテストしているのですが
測定をクリックしＲクリックで点を指定し測定結果が2000ｍ２なんです。
どこが間違っているのでしょうか？2000000ｍ２なはずです。

・測定→［距離測定］で
　横＝1000m、縦＝2000m
　であるかどうかを確認
　※矩形を作図したレイヤグループと
　　同じレイヤグループにして確認する事
　　（同じ縮尺であれば別レイヤグループでも構わない）

縮尺1/10000レイヤグループで 1000m×2000m の矩形を作図し
縮尺1/1000レイヤグループで面積測定したら
20,000m2 になってしまう　というのなら分かるが、
2,000m2 になるというのは正直　全く分からない

縮尺1/10000レイヤグループで 1000m×2000m の矩形を作図し
縮尺1/10レイヤグループで　小数桁3　で面積測定したら
2.000m2　＝　2m2　になるという事なら分かる
※3桁区切のカンマ(，）と、小数点（．）は　意味が全く違う

追記：

＞＞入力1000*2000としていて測定して2.000㎡となっているのだと思いますが、
＞＞1000ｍｍ*2000ｍｍ　で2.000㎡（2㎡）で合っているのでは？
＞ダッシュと少数点の見間違いかも,少数以下０桁設定にすれば解る
確かに！
勘違いでした。単位表記にチェック入れました。面積はかってに表記が、ミリからメートルに変わるのですね。勝手に変わるとは予想外でした。ありがとうございます。

との事で質問文章全てが間違っているが解決したとの事

2025年03月13日17:00

[JWW] Re:寸法の文字の大きさ

Jw_cad作者さんサイトの掲示板での発言

初心者です。
寸法の文字の大きさを変えたいです。
ご教授お願い致します。

・寸法の設定をしたい
　https://afsoft.jp/jwtpn/index.php?id=004024
　文字の設定をしたい
　https://afsoft.jp/jwtpn/index.php?id=004023

・既に作図した寸法線の文字の大きさを変えたい場合
　https://afsoft.jp/jwtpn/index.php?id=010010
　範囲選択を行い（終点指示は右クリック）
　［属性変更］をクリックし
　□書込【文字種類】に変更　にチェックを入れ
　文字種選択を行い、[OK]クリック、[OK]クリック

追記：コメントに対する返事はあったが
　解決したかどうか不明

2025年03月08日16:30

[Pcata] p205_線分交点に矩形を作図

当方の「Pcata」サイトにて
Jw_cad 外部変形p205_線分交点に矩形を作図を公開しました。

範囲選択をした要素データのうち、線分データを対象とし、線分と線分の交点に矩形を作図する外部変形アプリケーションです。

という訳で
　p152_線分交点に円を作図
の矩形バージョンです。

こういうのを作って欲しいという要望がありましたので作成しアップしました。

2025年03月05日14:00

[JWW] Re:スナップ(吸着)できなくなりました。

Jw_cad作者さんサイトの掲示板での発言

JWWを6-7年使用している者です。

先日から線の端部から線を引けなくなりました。

JWWをアンインストールしたり、他のPCからJWWのデーターを移し替えたり
したのですが改善されず...

どのようにすればスナップ(吸着)できるようになりますか？

ご返信頂きたくお願いします。

・表示のみレイヤの線に対してスナップ出来ない場合
　→縮尺・読取　設定　画面の
　　□表示のみレイヤの読取点を読み取る　にチェック
・Jw_win.jwf での
　「S_COMM_4」の⑨の値を「5」にしていて
　マウスが端点から6ドット以上離れている
　→数値を大きくする
・マウスの右ボタンが故障
　→別のマウスを接続し利用
・Windowsの設定でマウスボタンの左右を逆にした
　→元に戻す
・何らかのマウスユーティリティを使用し
　マウス右ボタンを何かの機能に割り当てた
　→元に戻す

・アンインストールしても設定はクリアされない
・JWWのデータは無関係

2025年03月04日18:00

[JWW] Re:ﾒﾆｭｰﾊﾞｰを移動すると画面に残像が残る

Jw_cad作者さんサイトの掲示板での発言

私は、2画面にてjwwを使用しています。
1画面でjwwを使用している際に、ﾒﾆｭｰﾊﾞｰの配置を移動すると
他のﾃﾞｽｸﾄｯﾌﾟ画面上にﾒﾆｭｰﾊﾞｰの移動した残像が残ります。
残像が残ったﾃﾞｽｸﾄｯﾌﾟ上をｸﾘｯｸすると残像は消えてしまうので作業自体に問題はありませんが、今までその様な症状はなかった様に思われます。
どなたか解決方法が分かれば教えて頂きたいです。
宜しくお願い致します。

・メニューバーは移動不可
　メニューバーではなくツールバーであろうと推測
・以下、過去記事より
　https://afsoft.livedoor.blog/archives/52251648.html
　https://afsoft.livedoor.blog/archives/52247700.html
　https://afsoft.livedoor.blog/archives/52237921.html

追記：
気にしないようにするとの事で解決
