最近、使っていなかったのですが、

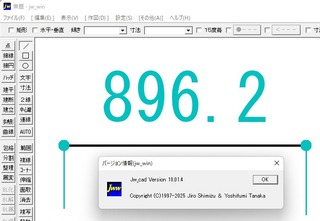

最新にバージョンにして、おやと気が付いたのが寸法の点の表示です。
なんか変な表示になってます。
丸になってないですね。
特に支障は出ないと思いますが、なんか気になるので。

図面を工事名・図面名を記して記憶させたものを、変更したい時の方法が分かりません。その方法を教えて下さい。

こんにちは。
文字を、コントロールバーのNOTEPADから文字の一括置換コマンドで全角日本語に置き換えると正しく表示されません。
（中国語的な意味不明に変換されてしまう）
基本設定などで設定が必要でしょうか?

ｊｗｗをGoogleCromeにインストールできますか？何か方法があれば教えてください。

文字をわかりやすくするため　文字と重なった線を消すにはどうすればよいですか。

WIN11 25H アップデート後JWWの上書 保存 開く を押したときフリーズするようになりました。どのように対策すればいいですか。

目的外使用ですが、趣味の模型作りのための部品図作成にJw_cadを使っています。
パソコン（Windows11)を買い換えたら部品図が縮尺率97％くらいで印刷されるようになりました。
古いパソコン（Windows10）では正確な寸法で印刷されますからプリンタの問題ではなさそうな感じです。
どなたか解決策をご存じの方はいらっしゃいませんでしょうか。

ver10からか、、、設定したショートカットキークラッシュする・・・。

Windows10サポート終了に伴い
PCを新しくしたのですが
ｓｆｃファイルを開かなくなりました
選択画面までは出るのですが
選択したら
jwcad全て閉じてしまいます
どなたか対処方法よろしくお願い致します。

通常はフリーズという表現はポインターが固まってしまう事を指すかと思いますが、今回は少々違う現象です。快調に作業が進み、或る操作指示をしたところ青色の小さな丸印がくるくると回転を始め、脇に「少々お待ちください」とのコメント。少々待つと勝手に画面が閉じてしまい、改めて開いてみると快調に描き進めていたデータが前回保存したところまで戻ってしまっていた。こんな現象がここ数日頻発しています。快調な時こそチマチマと「上書き」保存などせずにいる為、気が遠くなるほどの作業の逆戻し…。ソフトが原因でしょうか？ＰＣ自体のメモリー等の問題でしょうか？

座標面積計算書から座標入力をした際に表示させる時、縮尺を変えても表示されないです

表示させる方法を教えて下さい

Windows10で動作していたがWindows11へ作成データをコピーしたものが正常に
動作しません。正常に動作出来るようにWindows11での手順方法があれば教えてください。

jwwを開きファイル→開くをクイックするとフリーズして固まります。
閉じることも出来ない為、電源を切り強制終了しか出来ません。
改善策を教えて下さい。

１，複線間隔の数値が入力できない。

２，EXCELの表をJWに貼り付ける方法

しばらく昔の図面を見ていませんでしたが、以前はJWWでもJWCを読み込んでいましたが、読み込めなくなり困っています。どなたかお分かりの方は、いらっしゃいませんか？

OMEN Transcend 14 Gaming Laptop（windws11）を使用しています

図形ファイルを開こうとすると、メニューバーがグレーに変わり
固まってしまします。
また、DXF形式で保存をしようとすると、同様の症状になり進みません。
いずれも、ESCキーを押下すると、もとに戻りますが、開く、保存するが
できません。

別の症状で、図面の複写をしようとすると、対象の図が何重にも現れて
グラフィックの様な表現がされます。

修正の方法はあるのでしょうか。

(4) 文字の位置がずれて表示される図がある

ついでと云っては何ですが、一応、報告させて頂きます。
今回の10.01.4 で起きた訳でなく、以前から、例えば8.25aでも起きている現象です。
ﾃﾞｰﾀの例
　https://www.satoparts.co.jp/products/search/ML/ML-260-S1A3XF/download#tab
のﾍﾟｰｼﾞにて、例えば、
　ML-260-S1A3XF-3P の項の 2D CADデータ (dxf) の左にﾁｪｯｸを入れてﾀﾞｳﾝﾛｰﾄﾞ実行。

この ML-260-S1A3XF-3P のDXFﾃﾞｰﾀでは、右下に、本来は
ML-260-S1A3XF-3P
と書かれているようなのですが、JWWで開くと
ML-260-S1A
3XF-3
P
と3段表示になっています。
この図の場合は、この文字がずれても大きな問題なく、正直これまであまり気にしていなかったのですが…
図面によっては、引出線に書かれている文字が位置ズレしたりしていると図が判りにくくなる、という場合もあります(その図のデータはお渡しできないのですが、まぁそういうのはpdfも頂いておいてそちらで確認できれば良いか、と思っていました)。

この図のように分割して、かつ、ずれるのは珍しいですが、垂直方向に文字位置がずれて表示される図はたまにあります。

(今回、このdxfファイルをテキストエディタで開いて見たのですが、上記文字部分は ML-260-S1A3XF-3P と１個の文字列のようで、何故JWWでは分割されるのか不思議です。)

文字コマンドで文字列を選択し、「エディタ」をクリックするとエラー

半角256文字以上の文字列を選択した場合、Jw_cadが強制終了します。
エディタは NOTEPAD、Mery、TeraPad 何れも同様でした。
Win11 24H2 Jww10.01.4

どの環境かは検証できていませんが、
Win10 Jww 8.25aでは問題ありませんでした。

◆Version 10.01.4 での変更点は以下のとおりです。（2025/10/07）
・sfcファイルの読込で全角文字が含まれると文字幅が拡がってしまうバグをフィックスした。
・10.01.3で、文字入力時、すでに書いてある文字を左ドラッグしても角度や文字属性を拾えなくなっていたものを直した。
・環境設定ファイル⇒書出しで正常なJWF内容を保存できない、という不具合を直した。
・傾き入力で「１２°３４′５６″」（°′″は全角文字）と入力しても半角文字と解釈されず、未入力状態となったものを、 「12.58222222」と入力できるようにした。
・SXF対応拡張線色のユーザー色を使う場合、一番上の「17」で右クリックし、色を決めた後、「線色名設定」　線色名（線色番号 17）を設定してください。と表示されるべきところ、117と100多く表示されてしまう現象を直した。
・DXFファイルの読み込みである種のデータで、以下の現象が起こることを回避した。
　(1) 文字の先頭にフォント名がついてしまう。
　(2) 塗りつぶしの三角形が正常に読み込まれない。
・図面内で　埋め込み文字　&J1〜&J9、%J1〜%J9、$J1〜$J9 を使うと、印刷時、パラメータが間違っています、とメッセージが出て印刷不可となり、設定≫基本設定≫一般(2)で、□プリンタ出力時の埋め込み文字にチェックを入れ、画 面拡大して文字を表示させようとすると、強制終了してしまう現象を回避した。
・KEYコマンドで図形コマンドに移行しファイル選択画面（サムネイル表示）で JWKファイルを表示すると強制終了する件については、私の環境では落ちなくなったのですが、根本的な解決策が見つからないので、引き続き検討中です。

最新PCに切り替えました。
今後のBIM化導入も見据えて、グラフィック性能の高い GeForce RTX 5070 を選定しました。

ところが Jw_cadとの相性なのか、移動やコピー時に残像が強く出る 現象が発生しています。
ネットにある「高DPI設定の変更」なども試しましたが解決せず、
さらにグラフィックドライバ設定もあらゆる調整を行いましたが改善しませんでした。

最終的には Ver.8に落とすことで解消 できましたが、
他のPC（RTX2070 + Jw_cad Ver.10）では残像が出ないのに、
なぜか（RTX5070 + Jw_cad Ver.10）では残像が出てしまいます。

同じような症状をご経験の方や、詳しい原因に心当たりのある方がいらっしゃいましたら、
ご教授いただけますと助かります。

Direct2dには関係なく残像は出る
線数が少ないと出にくい
ラバーバンドとクロスライクカーソルは残像なし
残像は再描画したら消える(拡大してる状態から全画面など)

残像が出る図全体をブロック化してそれをコピー・移動にすると
残像は出なくなったりする
ただ、ブロック化したら全く出なくなるかというとそうでもなくて
規則性がわからない出にくくなることは確か
線色によって変わるのかもしれない。

移動複写時の仮表示が残像になる　マウスをゆっくり移動したり止めたり
してると対象の図形全体が残像になる。線数が多い図形だと出やすい
自分の環境(濃緑バック)だとマウスについてくる画像の軌跡が真っ赤

背景色が濃緑だと残像の色は赤鉛筆のような色
サンプルのマンション平面を読み込んでそのままの背景色だと
青色の残像が出る

自分の環境ではとりあえずこんな感じです。
↓文章で説明しづらいので説明画像

https://ibb.co/cs96RJs
(画像は1週間程度ここに置いときます)

画像を今朝取ってその後Ver10.014に気がついた(作者様おつかれです)
ただ、この現象は変わりなかったです。

バージョン10.012です。最近Windows11に移行してから、
図面に挿入している画像が印刷すると点線表記になり消えてしまうようになりました。(PCの画面上では表示されています)
調べていると「出力方法設定」→「BMPに展開出力」と「実点を指定半径でプリンタ出力」の二つにチェックを付けると解決すると見たので試してみると、画像がちゃんと表示されて印刷できました。
ですがもう一度印刷を押すと、毎度『Dilect2Dエラー Dilect2Dが解除されました』と出てきて画面上の画像が一気に点線となり消えてしまいます。
そもそも以前まで出力方法設定のチェックなどしなくても問題なく印刷できていたのですが何が原因なのでしょうか。
