2021年06月28日20:00

「表」という文字で

建築フォーラムでのネタ～
そのソフトがどういう処理をしてるのか知らんので、それについての詳細は分からんけれども・・・

フォルダ名の最後に「表」という文字を使って問題が出た、という件は、多分、フォルダ名の最後の文字が「￥」（実際は半角文字）かどうかを判定する際、単純に、ANSI文字列（ShiftJISコードの文字列）の一番最後の文字だけをピックアップして、それが「￥」（0x5C）かどうか、ってチェックをしてるんだろうと思います。
「表」という文字のShiftJISコードは 0x955C ですが、その漢字第２バイトが「￥」と同じ 0x5C なので、最後に「￥」があると御解釈してしまい、
フルパスファイル名＝フォルダ名＋「￥」＋ファイル名
ですが、フォルダ名の最後に「￥」があるんだから「￥」を付けなくてもいい、と勘違いしてしまい、フルパスファイル名が「フォルダ名＋ファイル名」（間に「￥」という文字は無い）となってしまって問題が発生しているのでしょう。

この問題は私もDOS時代に経験してて
・フォルダ名の最後には必ず「￥」を付ける、という事にする（フルパスファイル名＝フォルダ名＋ファイル名）
・フォルダ名の最後には必ず「￥」を付けない、という事にする（フルパスファイル名＝フォルダ名＋￥＋ファイル名）
・文字列の最後の文字を検索する場合は、文字列の最初から文字の半角全角をチェックしていきつつ最後の文字を取得する、という関数を作って利用する
・Unicode文字列を使う
で対処する事が出来ると思われます。

というわけで「表」という文字はよく利用されるのでよく出てくる話ですけれども、当然、0xXX5C というコードの文字はそれ以外にも沢山あります。

2021年03月18日11:30

”日本語Windows環境”

建築フォーラムの掲示板「CAD/コンピュータデータ変換」にて
JacConvert が動作しない件についての質問ですがー
取りあえず
Windowsの設定｜コントロールパネル　から
地域と言語を　日本・日本語にしてみてくれ
もしなっているのなら、一旦、米国・英語にしてから
再起動して再度、日本・日本語にして再起動してくれ
みたいに書いたのですが
「全く理解できません」
との事なので
私的には、何が分からないのか　分からないんですがw
私の書く事は　もう無いな　という訳で終了。

この質問者がなぜ１台のPCに Windowsを２本も入れているのかよく分からないし（仮想マシンならともかく）、ひょっとして安価に買おうと海外Windowsを入手したのかもしれないし。まぁそんな事はどうでもいいんですけど、日本で使ってるPCなのだから「日本・日本語」になっているのが当たり前じゃないか！？　というと　それにしてはこれまで　Jw_cad 掲示板でその質疑応答ってかなり多かったんですよね。何故なんだろう？　きっと、何か、あるんやでwww

フォントキャッシュが壊れて画面が文字化けする、という話は、それこそ Windows95時代からありますけれども、私も　いろんなソフトを入れて　いろんなフォントを入れてたりすると　よく　フォントキャッシュが壊れて文字化けした、という経験をしてます。最近は　いろんなソフトやフォント等を入れてないので起きてないですけど。まぁ可能性として 0.02％位はあるかもしれない？と思って書いてみたけれども　わかんないですね。

JacConvert がなぜ、日本語Windowsである事をチェックするために、フォント云々とかしているんだろう？　ってのは、私にも理解できません。けれどもまぁ作者氏はそれが必要だからそういうロジックを追加しているんだと思います。でも普通の日本語Windows環境であれば何の問題もないとは思うんですけどね。

私が「Delphi4J」を使っていた当時、
当時の仕事上、海外向けにツールを作る必要があって、英語版Windowsを入手し、それで　作ったツールを動かしてみると、見事に異常状態となって動作しなかったのですね。DLL/OCX/ATLも日本語版と英語版で違うらしいし。で結局、英語版の「Delphi4E」を購入し、それでコンパイルしたツールは普通に英語版Windowsで動作したのでした。で、「Delphi4E」には　インストーラー作成ソフト「InstallShieldExpress」は入ってませんので、別途、10万円くらいする「InstallShiled2」を買うハメにもなってしまうとゆー・・・

最近の海外版Windowsは知りませんけれども
取りあえず、コンパネの地域・言語の状態っていうのは「Delphi XE」「Delphi 10」のFireMonkey(FMX)では、TLangコンポーネント等を利用し、判別して、日本語版の場合のリソース文字、海外版の場合のリソース文字、というのを割り振っておけば、日本語・外国語両用のアプリに仕上げる事が可能です。って、英語(en)、フランス語(fr)、ドイツ語(de)、だけかもしれないですが～。まぁたくさんあっても作る側が分からなければどうしようもないし。
ただ、それをやったとしても
本当に　海外で販売されているその国のWindows上で、正常に　作ったアプリが動作するのかどうか？ってのは分からないんですけど。実際に、買って、入れて動かしてみないと・・・。

2021年02月21日13:00

テストツール　DXFPRN

DXFファイルを開いて中身を文字で見るだけのツールです。
絵は出ません。
http://afsoft.jp/test/dxfprn.zip

ZIP圧縮してますので、解凍をして
出てくる「dxfprn.exe」をエクスプローラのプロパティから「ブロックの解除」を行って実行してください。実行したら、[参照]ボタンをクリックして、DXFファイルを指定してください。

建築フォーラムの会議室で、DXFファイル、変換後のファイルのサイズが「？」という事でテストツールを作ってみました。

2021年01月16日22:00

Windows Vista～の UAC制御

以下、建築フォーラムに書いた内容の転載

--

WindowsVista以降では、UAC制御によるセキュリティが強化されており、アクセス権限によって、ファイルやフォルダの書き込みが出来ない Windowsのフォルダ、というのが存在します。（UACを無効にしたり、管理者権限を行使して強行させる事は出来ます）
・C:￥内にファイルは置けない
・C:￥Windows￥内にフォルダやファイルは作成できない
・C:￥Program Files￥内にフォルダやファイルは作成できない
・C:￥Program Files(x86)￥内にフォルダやファイルは作成できない
・C:￥Users￥内にファイルやフォルダは作成できない
　（C:￥Users￥現在のアカウント名￥内には可能）
　（C:￥Users￥Public￥内には可能）

従いまして、C:￥Users￥内に「JacConvert3.13k」というフォルダを作ってインストールする、というような事をしては絶対にダメです。インストーラーは管理者権限を行使してフォルダ作ったりファイル作ったりしますが、アプリケーションを動かす際には管理者権限で実行とか普通しませんので、UACに引っ掛かってファイルやフォルダが作成・編集できずエラーになります。

WindowsVista以降のアプリでは、仮に、C:￥Program Files￥（C:￥Program Files(x86)￥）内にインストールするようになっていても、そのアプリフォルダ内に作業ファイルや作業フォルダを作成・編集するような作りにはなっていません。UAC制御に引っ掛かって作成・編集出来ずエラーになるからです。こういうアプリの作業用フォルダは「C:￥Users￥現在のアカウント名￥AppData￥Local￥メーカー名￥アプリ名￥」等のような場所になっています。そういった作業用フォルダを別に用意して利用するようにはなっていないアプリを使う場合は、C:￥Program Files￥（C:￥Program Files(x86)￥）内にインストールしてはいけません。
私の場合は
エクスプローラで「C:￥APPS￥アプリ名￥」というフォルダを作ってその中にアプリをインストールしています。

--

なお、
作業用フォルダはその他、
「C:￥Users￥現在のアカウント名￥AppData￥Roaming￥メーカー名￥アプリ名￥」
等というのもありますね。

2020年05月07日18:00

Acrobat DC かぁ

遥か昔w　前の事務所で Acrobat 3.0、4.0 を購入して使ってた事があります。PDF を作るのならやっぱり大元の奴で～みたいな感じでw　まぁその頃は他のソフトって余り無かったような気もしますけど。
当時から、DistillerとWriter があって、便宜上の使い分けが出来たと思うけど何か多少スペックが違うような気はしてたw
今はフリーの「CubePDF」を使う事が多いです。
凄く安定してて使い易いからです。
Jw_cad での画像回転もちゃんと対応しています。

マイクロアーツさんは、社長氏が昔、Niftyの建築フォーラムで JWCが読めるソースプログラムがどっかに無いか？って質問してて、ちょうど私が唐人舞さんのJW+Delphiパティオ用に作ってたテストプログラムを公開してて、こういうのあるけど良かったらどーぞ、って言って、そのあと、JWC→PDF の変換ツールを作成されて販売開始されましたねー。まぁ、私のテストプログラムをかなり綺麗に、安定動作できるよう再構築されていたようですけれどw　なので当時のツールのReadmeか何かで「AFsoft」の文字を入れてくれてたよーに思います。今はもう消え去っているようですがwww　ちなみに、そのあと JWWファイルのヘッダ部を読み込むソースも公開してましたが、それも、参考にされたようです。
私はそのあと、JWWファイルの読み書きができるプログラムを作って自作プログラムを何個か作って公開しています。
PDFについては・・・いちおーAdobeの「PDFリファレンス第２版」の本は持ってまして、線とベジェ曲線についてはテストプログラムで出力できるのは確認しましたが、いやぁ、文字出力が難解でwww
Delphiでも、RAVEとか FastReport とかでPDFは出せるらしいんですが、まず、RAVE では日本語の文字出力が、う～～ん・・・って感じで諦めて。FastReport は別売になったしあとニュートン社の ABCpdf というのもありますが、まぁ取りあえず現状は必須でもないしボンビーだからそのまま放置w　というか印刷→CubePDF でいいんじゃね？みたいな感覚になってますw
今は Delphi でのプログラミングは、VCL よりもなるべく FMX を使うようにしています。JWC/JWK/JWW/JWS/M7 の Delphi Unit は FMX用として作ってますので内部は Unicode ですw　ただ、FMX でのクリップボードの扱い方がさっぱり分からないのでw（普通の文字とかなら簡単なんですが）Jw_cad クリップボードの扱いが出来ず、JWクリボスのような機能が実現出来てないです。が、やっぱりそれよりも、MacOS、Android（、iOS）で動作できるアプリを作れるって方が面白いですね。あはは、Appleデベロッパ契約、なんもせんと１年終了しちゃったよwww　結局、Delphi、XCODE、iOSのバージョンとSDKバージョンに振り回されて最終的によく分からなくなりましたw　エンバカさん、日本語で超分かりやすい詳細手引書、書いて下さいwww

2020年04月11日02:30

AFdxf2jww ダウンロード数が

建築フォーラムにアップロードした当方の「AFdxf2jww Ver.1.0」のダウンロード数が、「100」を超えました～www　いやぁ～　超えましたなぁ～www　まだ１本も登録されてませんけどwwwww

JacConvert はじめ
いろいろなツールが出てますからね～

まぁ、のんびり行きますわ～www

2020年02月01日15:00

建築フォーラムでのJacC.CFGの件

は当然承知の上だったんですが意図的に書きませんでした。

というのも
・そのファイル以外の設定ファイルやレジストリ情報などがもしあった場合、その設定情報は受け渡せないので、詳細に調べておらず知らないから、書くのは止めた。（もし、そのあと作者氏がコメントされる際には作者氏が書くだろうと思ってた）
・ファイルを受け渡す方法が分からない、とか言われると　ショボーン状態になって、どっと疲れが出てきそうな気がするから書くのを止めた。
・仮に USBメモリで受け渡そうとした場合に、「取り出し」せずに USBメモリを抜いて、メモリ内を壊してしまって、出来ません、とか言われると、同上w
・LANとかインターネットとか無線とかBluetoothとかでデータを渡せないか？とか言われると、まぁそういう設備なり設定なり何なりをすれば出来るだろうけど、そういう説明をしないといけないとなると正直しんどくて、同上w
・JacConvert を実行している状態で、JacC.CFGをフォルダ内に入れて、うまく行かないぞ！？とか言われると、同上
・前のPCは既に手元にありません　何とかして下さい！
　と　もし言われた場合
　どうしようもないので同上w
　（この場合は、画面を照らし合わせて見るって事も出来ないけど）
などなど
そういう訳で、書きませんでした。

まぁ、Jw_cad でのDXF保存で、思ったように変換出来てるそーだから、それ使うのでも　いいんじゃない？みたい思うんですけどーw

結局、何がどーなってて　それをどーゆー風に変換してほしいのか　何がまずいのか　等々がさっぱり分からないので　何ともコメントできないなぁ～

2018年12月16日10:00

M7の試用が出来ない？

建築フォーラムの掲示板での質問。

M7を入れて動かそうとしたら試用期間が終了したとのメッセージが出て試用出来ないとの事。

２年前に新品で買ったPC　との事だけど
初めて入れた、との事だけれども
昔に入れてすぐ消して　忘れているだけのような気がします。
２年前でしょう？
私でも２年も使ってなかったら忘れていると思います。

Win10のPCに　試しに入れてみようかな？と思ったら
既に入れてたw　すっかり忘れてたw

何らかのキーを設定するとして、当然、
超・独自のキーなのだろうから、偶然に　よそのアプリと
かぶったりするような事は無いと思います。

仮に　試用版であっても、試用期間が終了したあとに
試用期間を開始時に戻す、という事をするんであれば
それは　クラッキング行為になるのではないでしょうか。
従って
調べる行為自体も、一切、やるつもりはありませんが
仮に
調べようとしても時間の無駄に終わるような気はしますwww

どうしても試用したいのなら、別のPCを利用すればいいと思います。
その１台しかないのなら、M7は Win95～で動作するんだから
中古PCでも買えばいいと思います。
え？　中古PCを買う位なら　レジストする方が安い？
ごもっともwww

PCのHDDを初期化して、Windows10をセットアップして
アプリ入れて　綺麗にしてやってから　M7を試用してみるとか。
それで試用できるのなら
やっぱり以前に　一度入れて　消しているんだと
明確に分かるでしょう。
あ、必要なデータ等は事前にバックアップするのを忘れずに。
まぁ
１日作業になるかもしれませんけれど。

アプリのインストール等はともかく
メーラーの設定とかが一番面倒臭いw

2018年12月08日13:00

JacConvert 3.11b

建築フォーラムにて
Nakaharaさんの「JacConvert Ver.3.11b」が公開されました。

ODA FileConverter 対応との事です。

2018年11月27日12:00

JacConvert での埋め込み文字対応

建築フォーラムの掲示板で以下の発言がありました

昨日ライセンスを申請しました。
便利なツールを公開していただき、感謝しております。

埋め込み文字によるファイル名の部分表示がjwcadのVersion 8.00からできるようになっていて、
当方では図面のタイトルと番号はファイル名の部分表示を埋め込んでいます。

以下ヘルプより引用です。

＞◆Version 8.00 (2015/01/12)
＞・ファイル名の部分表示を追加し、印刷時に使用できるようにした。”
＞ &fsn (n=1～9)：半角スペースで区切られたファイル名の左から数えてn個目の文字列
＞　　例：ファイル名が「A-1001 ２階平面詳細図３」のとき
＞　　　「&fs1」→「A-1001」、「&fs2」→「２階平面」、「&fs3」→「詳細図３」

JacConvertでも可能であれば対応をお願いいたします。

JacConvert への要望発言なので、建築フォーラムではコメントしません。

JacConvert 3.11 にて、ちょい前に作ったテストのJWWファイルを開き、確認してみました。

JWWファイルの埋め込み文字で対応していないのは
・&Fn　・・・　Ver.7.10で追加
　　　　　　図面データの置かれたフォルダから
　　　　　　上に数えてn個目のフォルダ名
・&fsn　・・・　Ver.8.00で追加
　　　　　　半角スペースで区切られたファイル名の
　　　　　　左から数えてn個目の文字列
・%T（&T）
　　　　　　作図時間
・&Jn
　　　　　　日付一括表示
　　　　　　指定数値（1～9）分の均等割付け
でしょうか。
あと、%m1 「ファイルメモの１行目表示」が２行とも表示されています。%SS、%ss、%SP、%sp「スケール表示文字」で、1/1.5　になるはずが　1/2　になるのと、倍尺時の表示がおかしいです（0になります）。
制御文字等については取り合えずパスという事で～

でも、Jw_cad のヘルプに記載されていない表示方法もあったりで、結構、プログラマ泣かせですねぇw　こないだ作ってアップした「AFjww2dxf」では結構悩みましたwww

2018年02月25日21:40

外部変形「登録図形(JWS)の検索・置換」

先日建築フォーラムにアップされた
外部変形「登録図形(JWS)の検索・置換」
http://www.farchi.jp/filemgmt/index.php?id=1838がどういう動作・作図をしてくれるのか興味があって
ダウンロードしてみたのですけれど
展開（解凍）したら
添付されているファイル「jws→txt.exe」「treeview2.exe」が　うちのウイルス対策ソフト「ウイルスセキュリティ ZERO」で「Riskware (0040eff71)」として検出され、削除されました。まぁ誤検知かもしれませんし、他のウイルス対策ソフトでは全然大丈夫かもしれませんけれど　一応　書いておきます。

あと「treeview2.exe」ですが、Jw_cad が「C:￥JWW」に入っていないと動作しない様子なので、うちでは「C:￥APPS￥JWW8」という風に入れているので、動作出来ませんでした。残念。

2017年09月26日21:55

Fortran かー

Fortran は大学１年のときに Fortran77の本を買って読んだ事があります。が、まぁ、本だけでは全然分からないんだよねｗ　で　PC-8801＆CP/M で動作する α-Fortan というのをクラブで少しだけ触った記憶があるんだけど忘れたｗ　実質、２年の時の授業でやって、３年の時の実習で　なるほど～　みたいな感じだった。
で、情報処理技術者試験の２種を２回目受けた時は、Fortran を選択して、それで合格した。CASL はどーも Z80/8086と勘違いしちゃってwww　１種は Fortran 必須みたいなもんだったから、CASL もあったけど、まぁ何か知らんけど１回で合格した。
それ以来、Fortran とは全く縁がないｗ
たまに、DMで、Parallel Fortran のネタがやってきてたけど、まー、別に要らないかなーと。

で、建築フォーラムのネタ。

まず、動作環境。
http://www.fujitsu.com/jp/products/software/middleware/business-middleware/middleware/fortranc/technical/faq/answer/#windows-1
によれば、
Vista 以降は、動作不可　と読めますね。

その相談者って、プログラムを作る方なのだろうか？
もしそうなら、ソースが無いっていうのは　何だか変だ。
ただのユーザーであれば、ふつー、コンパイラそのものが必要であるとは思えないんだけれども、このコンパイラ、ランタイムライブラリを静的結合する手法と、動的結合する手法があり、後者の場合、ユーザーに　コンパイラそのものを買え（その中にあるライブラリを使わせろ）、とかいうシステムらしい？　一般的に、ソフト開発する側であれば、利用者に　無駄な費用負担をさせないためにも、動的結合ではなく、静的結合する方を選ぶのではないかと思われる。
特別な事情とか、何らかの思惑があって　動的結合せざるを得ない状況　なのかもしれないが～

まぁ普通に、静的結合された実行ファイルなのであれば、コンパイラそのものがなくても動作するだろうから、コンパイラが必要だ、という話にはならないと思う。動作しないなら、OSが未対応なのが主な原因、という気はするけれども～
動的結合された実行ファイルで、ランタイムライブラリを入れていないから動作しない、という可能性ももちろんあるとは思うんだけども～

もし、相談者の知り合いが作ったソフトなのであれば、静的結合するよう作り直してくれ、と言ったらいいと思うんだけれども、ダメなんだろうか？

OSの問題であれば、Xpの中古PCでも買えばいいような気はする。

とりあえず、
ユーザー登録してるんだったら、メーカーに聞いてみるっていうのもお約束かもしれない。
http://www.fujitsu.com/jp/products/software/resources/condition/support/index.html
ふつー　コンパイラ処理系のソフトを買えば、当然、ユーザー登録はしますからね。サポートやアップデート等もあるし。してない方がおかしい。

ちなみに
開封済のビジネスソフトのユーザーレベルの譲渡とか、ふつーは、認められていない。15万円もするソフトを複数買って、インストールせずに余ってるって状況とかほとんど無いと思うけど～　転売目的で未開封のまま確保しているって人は　ひょっとすると　居るかもしれないｗ　レアケースだと思うけど。

2017年09月14日00:00

ネットワークドライブ

Jw_cad作者さんのサイトの掲示板で以下の発言がありました

お世話になります。

「名前をつけて保存」や「開く」でネットワークドライブにアクセスする方法はありませんか？

よろしくお願いします。

Windowsのエクスプローラで、ネットワーク上の共有フォルダを　ネットワークドライブの割り当て　をしておけば　ふつーに　そのドライブ名で　名前を付けて保存　や　開く　を行う事が出来ます。

例えば、
どっかのパソコンやファイルサーバーで　あいうえお￥共有フォルダ　というのがあって、それをＺドライブとして割り当てた場合、よそのパソコン、マイ・パソコンで　開くや名前を付けて保存　での　ファイル選択画面の左側のフォルダのツリーに　Zドライブがありますので　それを選択すれば　アクセスできます。

「ネットワークドライブ」　に　アクセスするんなら
別段
コモンダイアログを使わなければならない、という事も無いです。

もし　アクセスできないのなら
セキュリティが掛けられているのでしょう。
社内のネットの管理をしてる責任者＝スーパーバイザーに　話をして確認してみましょう。

2017年07月12日13:32

M7 Ver.4.34

建築フォーラムにて、M7 Ver.4.34 がアップされました。

http://www.farchi.jp/filemgmt/index.php?id=1814

---------------------------------------------------------------------------
【ソフト名】 M7 Version 4.34
【登録名】 M7_434.exe M7 Version 4.34
【動作環境】 Windows95,98,Me,NT4.0,2000,XP,Vista,7,8,8.1,10
【著作権者】博山 (GHF00545@nifty.com)
【掲載月日】 2017/07/07
【補足説明】シェアウェア \2500(郵便振替) \2970(ベクターシェアレジ)
---------------------------------------------------------------------------
※ベクターシェアレジで送金登録される方へ
「お申し込み」画面で「利用者連絡欄」にお名前（漢字フルネーム）
とメールアドレスの両方を必ず明記してください。
記入のない場合は登録IDの発行ができません。予めご了承ください。

※パースグリッド出力機能を使用した際はファイルにパースグリッド情報を出力します。
同様に、要素変形で指示値記録を行う際も記録情報を出力します。
旧バージョンでこのファイルを開くと「幾つかのスタイル情報が読み込めませんでした。
バージョンの異なるM7ファイルまたはファイルの一部が壊れている可能性があります。」
と表示されますが、使用にあたり問題はありません。

【ソフト紹介】
Windowsソフト共通の操作性からあまり逸脱せず、かつ、効率的な設計業務が行
えるよう様々な工夫を凝らした二次元汎用CADです。

【主な特徴】
・両ボタンドラッグ，ホイールによる拡大／縮小
・右ドラッグ、ホイールドラッグでのスクロール
・表計算ライクな下付レイヤタブの採用
・DWG,DXF(ペーパー空間),JWW,JWC,SFC,P21ファイルの読み書きに対応
※DWGはEveryDWGのインストールにより対応
・JWK,JWS図形ファイル対応（読込のみ）
・PDF,WMF,EMF書込機能を利用しワープロ・表計算アプリへの図面の貼込が可能
・国土地理院数値地図2500空間データおよびDM地図の読込に対応
・塗潰し，網掛，グラデーション，画像貼付，画像変形、画像マッピング等の
充実したプレゼン系コマンドも装備
・フリーソフトM7devによる強力なマクロ開発環境を提供
・PDF読み込み機能

【前バージョンからの変更点】
・線色,線幅,線種コンボボックスのドロップダウンを大きくした。(大きいツールバー使用時)
・パースグリッド出力で原点も出力するようにした
・直線コマンドにサブコマンド放射を追加
・「文字スタイルの設定」に「スタイル共通」を追加
・基盤地図情報読込のデフォルト配色を変更
・3Dファイル.objの読み込みに対応

との事です。お疲れさまです。

私が気になるのは　やっぱり　objファイルの読み込みｗ

M7は　2D-CAD なので　3Dデータをそのまま読み込む事は出来ないでしょうから、１つの投影図を作図するって事になるだろうと最初から想定してますが、うちの「Script3D」で objファイルは作成できますから、幾つか作ってみて、開いてみましたｗ　視点距離・始点位置の操作が難しいですが～　いや、なかなか面白いですｗ
上面図(X-Y)・正面図(X-Z)・側面図(Y-Z) のスイッチがあるといいかも？等と思った。　

ワイヤーフレームになるけど
まぁ　塗り潰しをするとなると、陰線処理をちゃんと考えないといけないから、面倒臭いだろうから　それは別にいいかも等と思ったりｗ

ついでに、STL、3D-DXF、Collada、もあると便利かも？

3D-CADじゃないから、IGESやSTEPは要らないと思う。

2017年05月12日16:09

[JWW] 普通だったら問題無いはずだけど

Jw_cad作者さんのサイトの掲示板で以下の発言がありました

質問です。
一度環境設定ファイルを読み込んだら常にその状態を保つやり方をここの記事で拝見しました。
その際に「jw_win.jwf」の設定を学校のパソコンで変更したら全体のパソコンに影響ってでるんですか？

普通のパターンで、
パソコン１台１台に　Jw_cad をインストールしているんであれば
あるパソコン内の Jw_win.jwf を作成・編集しても
そのパソコンだけの話で終了です。

しかしながら　舞台は「学校」で　学校のPCの場合、普通ではない状況というのは有り得ます。

ひょっとすると、PCをリモートコントロールされている状況なのかもしれませんしｗ、サーバーPCにある Jw_cad を各端末PCから実行させているのかもしれませんしｗｗｗ、仮に　PC毎にインストールされていて、独自 Jw_win.jwf を作成しても、管理者に消されてしまう／書き換えられてしまう可能性もあります。だって、質問者氏１人だけが使うPC　ではないんですから。色んな学生が使うので　誰かが余計なことをする事によって、他の人の阻害になるかもしれないんだし。また、別の学生によって、あ～～～俺の設定と違うやんけ！と　その学生に Jw_win.jwf を書き変えられてしまう可能性もあります。

まぁとりあえず、そのPCの C:￥JWW に Jw_cad がインストールされているのかどうかを確認して、もしそうだったら、Jw_win.jwf を作ってみてはいかがだろうか？

2017年02月28日19:07

「横着文字ツールJW」

Jw_cad作者さんのサイトの掲示板で以下の発言がありました

「横着文字ツールJW」というJW関連プログラムを建築フォーラムにUPさせていただきました。
http://www.farchi.jp/filemgmt/index.php?id=1809

設定できる機能は少ないですが文字の入力（変更）の補助を行います。
よろしければお試し頂き、優しいコメントをください。

環境により設定ダイアログが開く場所がNG（左上）のようなので、その点を直した修正版を今晩にでもどこかにUPする予定です。

お疲れさまです。(^^)

いや　結構　面白いんじゃないかと思います。

話を見た一瞬は、文字のハンコみたいなツールかと思ったんですが、文字編集って要素のほうが大きいですね。文字編集は色々な外部変形とかあると思いますが、気軽に使う感があって良いんではないかと思います。

気になる所としては
・[ESC]で終了してしまう
　Jw_cad で　アンドゥのつもりで [ESC]を押すと、それに反応して、終了してしまう
・自然数増減で
　全角文字に反応するのは良いと思いますが、半角文字になってしまうので、全角文字を指定した場合は、半角文字で処理をしたあと、全角文字にする、という処理が欲しくなるかもしれません。
・丸数字
　①～⑳　のことですね。
　Jw_cad では、〇^o1、〇^w12 のような丸数字も使いますが、これに反応しないので、これに対応されるのも良いかもしれません。まぁ、自然数増減のほうを使えば済みますけど～
・たまに
　タイミングのずれっぽく、指定した文字が消える事がある
　こういうツールの場合、ウエイトがありますから仕方がない面もありますのでわかりますけど、ひょっとしたら、何か言われるかもしれません。

あたりでしょうか？

2017年01月05日22:50

[JWW] 文字サイズ設定変更

Jw_cad作者さんのサイトの掲示板で以下の発言がありました

ご対応いただき、ありがとうございます。
当該環境ファイルに"END"が記述されていないかですが、記載されていません。そのことは注意して、環境設定ファイルを作成しました。
ちなみに作成した内容は次のものです。
# 文字サイズの既定値設定を記述します。
#
# 記述例
# 文字種類 [ 1] [ 2] [ 3] [ 4] [ 5] [ 6] [ 7] [ 8] [ 9] [10]
# 文字幅 (mm単位 0.1～500)
MWIDE = 2.0 2.5 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0
# 文字高 (mm単位 0.1～500)
MHIGH = 2.0 2.5 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0
# 文字間隔(mm単位 -100～500)
MDIST = 0 0 0 0 0 0 0 0 0 0
# ペンＮｏ(1～9) 9 は補助文字
MPEN = 1 1 2 2 3 3 4 4 5 5
#
ご回答をよろしくお願いします。

え？　　環境設定ファイル「Jw_win.jwf」の中身って、それだけ？

マジで？

他の設定項目は、レジストリ依存でＯＫなわけ？

う～ん、珍しいパターンだな。
まぁ人それぞれだから別にいいんだけど。

それだけ　だとすれば　不十分ですね。

最初に、「MHEN」の①で「0」等を指定しなくっちゃ。
たぶん、デフォルトは「-1」だから

# ・[ -1 ]を記述した場合、既存文字で使用されている文字サイズは変更されない。

と明記されているから、文字サイズは変更されないよ。

2016年09月10日13:45

「図形」それぞれ回転

建築フォーラムでの質問ネタ～

JWWにおいて文字は一括で水平に回転できるのはわかりますが記号なども同じように回転させることってできないでしょうか?範囲指定で移動・回転させると全体に異動してしまいます　軸は同じ位置で回転させたいのです。

ブロック図形ではない「図形」が１種類で　複数個あるものを一括で、という事なら、Siegelさんのところで公開されているスターさんの「ブロック編集もどき」が使えると思うんだけれども、多分、この質問では、複数の種類の図形を一括で　という感じがしないでもないので、それなら　１回ポチッとな～で出来る方法はないと思う。

ブロック図形であれば、外部変形・座標ファイルでは　ブロック図形を扱う事はほぼ不可能なので（ブロック名一覧を取得する～って程度なら出来る）、その手法では無理でしょう。　クリップボードを扱うプログラムか、或いは、図面ファイルを扱うプログラムか、であれば、可能性はありますね。

DXFやSXFに変換して、テキストエディタで　各ブロック挿入データの角度を変える（※子ブロックは除外）にしても、手作業になりますので、一括でやりたければ　やっぱり　プログラムを組む必要はあるように思います。

曲線属性である場合は、
外部変形・座標ファイルでは、曲線属性がちゃんと有効なのは線分だけなので、これまた、無理ですね。基準点も持っていないから、それをどうするのか？って話もありますけれど。境界ボックスをとってその中心とするか、閉図形を取得して重心計算するか。
これも、クリップボードを扱うプログラムか、図面ファイルを扱うプログラムであれば、可能性はあります。基準点をどうするか、って話はありますが。

まぁ、いずれにせよ、現在の Jw_cad の基本機能に、そういう機能はたぶん無いと思うので、Jw_cad だけで行うのは無理だと思います。

Jw_cad にも「オブジェクトプロパティ」みたいな機能があって、それでブロック図形を複数選択して、角度値を 0 にする、みたいな事が出来れば～　って　無理か～

そういうのが出来るCADで、JWWファイルの読み書きが出来るもの、というのがあれば簡単かもしれませんね。「M7」にはブロック図形がないので無理だけど、AR_CAD とか RootProCAD Proとか　どうなんだろ？所持していないから知らないけど。

2016年06月02日10:19

M7 Ver.4.31

博山さんの2D-CAD「M7」が　Ver.4.31 にバージョンアップです。

【前バージョンからの変更点】
・タッチパッド/タブレットの2本指スクロールに対応(縦横方向)
・曲線の編集で右メニュー「取り消し」を廃止し通常メニューを追加
・ポリラインの編集で右メニュー「取り消し」を廃止し通常メニューを追加
・オフセットコマンドに「元要素を削除」を追加

http://www.farchi.jp/filemgmt/index.php?id=1726

2016年05月21日11:18

表内文字揃え

建築フォーラムでの質問ネタ～

> よくわかりませんが、

元の編集後の独自バッチファイル内容が全く記載されていないので想像だけど、「goto　exe-%1」が無かったんじゃない？

> なにか設定を解除するオプションは無いでしょうか？

隠しオプションとか知らないけど
設定ファイルを消せばいいんじゃない？

:exe-1
mojisoro　H0　V1　G1　S1　R0　C0
　　↓
:exe-1
del mojisoro.ini
mojisoro　H0　V1　G1　S1　R0　C0

他の　中中等も同上

パソコンが変わったので、建築フォーラムにログインできなくなったから、コメントできなくなったｗ　まぁ別にいいか～

2016年02月06日01:54

M7 Ver.4.30

建築フォーラムで　アップされてましたのでダウンロード。

【前バージョンからの変更点】
・コマンド選択後マウスを作図領域に移動させないとメッセージが表示されない点を改善
・寸法値コマンドのメッセージを見直し
・曲線とポリラインの交点計算で強制終了する問題を修正

2015年10月14日18:30

M7 Ver.4.29

建築フォーラムで　アップされてましたのでダウンロード。

【前バージョンからの変更点】
・点矢印スタイルの設定、ダブルクリックで閉じるようにした
・プロパティコマンド、要素クリック時のダイアログのちらつきを改善
・プロパティ－レイヤ編集、スクロールせず編集可能にした
・プロパティ－シンボルスタイル、スクロールせず編集可能にした
・淡表示要素の右クリックメニュー「…の編集」をグレーにした。
・印刷範囲枠を点線固定とした。
・部品の呼び出しダイアログのデザインを若干変更
・法務省地図テータ(.hom)読込に対応
・M7テンプレート読込のプロパティ不正に関する不具合修正

との事。

プロパティ画面での引き出し線の文字スタイル変更、というのは、まだみたい。

対応されたら、先日作ったテストプログラムも非公開にするつもりだったんだけど。

プロパティ画面で各値変更をするっていうのはそんなに難しくないと思うんで、ぱぱっとライス！みたいな感じで作ってアップされちゃうのかと思っちゃった。

2015年06月20日09:51

[JWW] 線色１～８は黒色、SXF2赤色で印刷

建築フォーラムの会議室でのネタ。

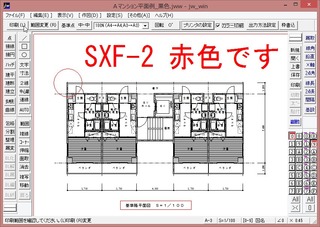

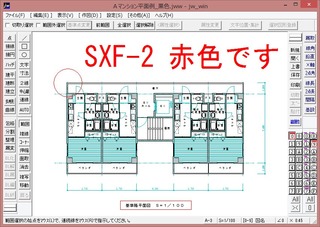

例：SXF-2：赤色で線と円と文字を描いた

<

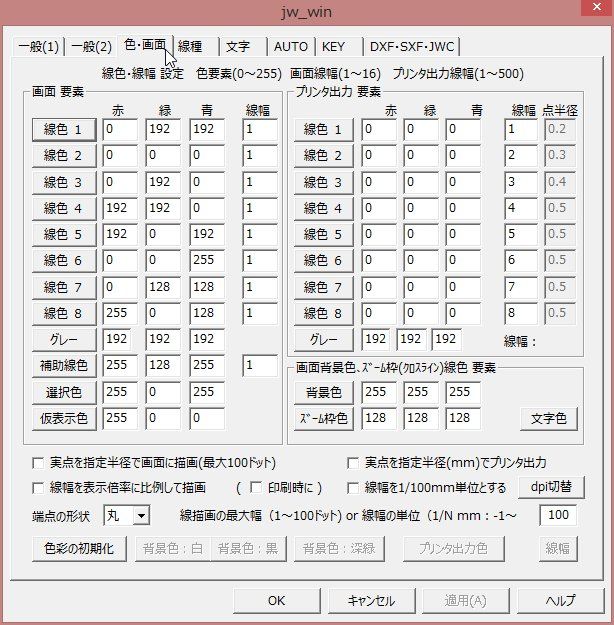

設定～基本設定～色・画面　にて
プリンタ出力要素の色を、黒色にした

印刷　　カラー印刷にチェック

CubePDFで　PDFにして
Windows8.1 の PDFリーダー？で開かれたところ

各線色は黒色で、SXF-2赤色だけが赤色になっているってのが確認できる。

あ、ちなみに、
このインターネット用PCは、　前のPCが壊れて
新しく買ってきた Windows 8.1 の安価なモバイルPCで
アプリ等はあんまり入れてない。
HDD容量も　そんなに無いし。
JacConvert は入れてないから、確認してないです。

2015年02月26日00:18

Ｍ７　Ver.4.28

「M7」が、Ver.4.28 にアップされてました。
http://www.farchi.jp/filemgmt/index.php?id=1634

【前バージョンからの変更点】
・編集メニュー「オブジェクト整理」を追加
・マクロ、製図一般＞非表示レイヤ削除を
・部品の呼び出しダイアログのデザインを若干変更
・M7ファイルフォーマットを解説したPDFを同梱
・点コマンドダイアログバーの右クリックで点・矢印スタイルの呼出を可能にした
・切断コマンドダイアログバー内の文言変更
・伸縮コマンドダイアログバー内の文言変更

2015年01月20日22:49

超久しぶりに Script! した

建築フォーラムの会議室にて。

//　レールの作図
//　
#VAR
　rw = 50　　　;*レール幅
　rd = 1000　　;*レール間隔
　ml = 2000　　;*枕木長さ
　mw = 100　　　;*枕木幅
　md = 500　　　;*枕木間隔
　n = 10　　　　;*枕木の数
　i
　x1
　y1
　x2
　y2
　
#DRAW
　// レールの作図
　LAYER　0
　CAL　i = 0
　CAL　y1 = 0
　#WHILE (i < (n+1))
　　CAL　x1 = -rd/2-rw
　　CAL　x2 = x1
　　CAL　y2 = y1 + md
　　LINE　x1,y1,x2,y2
　　CAL　x1 = -rd/2
　　CAL　x2 = x1
　　LINE　x1,y1,x2,y2
　　CAL　x1 = rd/2
　　CAL　x2 = x1
　　LINE　x1,y1,x2,y2
　　CAL　x1 = rd/2+rw
　　CAL　x2 = x1
　　LINE　x1,y1,x2,y2
　　CAL　y1 = y1 + md + mw
　　CAL　i = i + 1
　#END
　// 枕木の作図
　LAYER　1
　CAL　i = 0
　CAL　y1 = md
　#WHILE (i < n)
　　CAL　x1 = -ml/2
　　CAL　x2 = ml/2
　　CAL　y2 = y1 + mw
　　BOX　x1,y1,x2,y2
　　CAL　y1 = y1 + mw + md
　　CAL　i = i + 1
　#END

これを[実行]して動かして、[JWWクリップボード転送]をして、Jw_cad にて[貼付]をすると、下図のような図が出来上がり～
20150120a

超久しぶりすぎて、書き方をすっかり忘れてる・・・

2015年01月09日16:05

Ｍ７　Ver.4.27

「M7」が、Ver.4.27 にアップです。
http://www.farchi.jp/filemgmt/index.php?id=1626

【前バージョンからの変更点】
・SIMA測量フォーマット読込機能追加
・プロパティコマンド機能強化
・マクロ、製図一般＞非表示レイヤ削除を追加

2014年11月13日23:19

Ｍ７　Ver.4.26

「M7」が、Ver.4.26 にアップです。
http://www.farchi.jp/filemgmt/index.php?id=1622

【前バージョンからの変更点】
・国土地理院基盤地図情報の改定版に対応
・引出線の編集に関する不具合を修正
・バルーンの編集に関する不具合を修正
・初期インストールで大きいツールバーアイコンを選択
・インストーラで各種地図ファイル読込をオプション選択に変更
・ポリゴンの編集、3点以下への編集での挙動改善
・プロパティコマンド、キャンセルの挙動改善

2014年10月03日23:00

建築家・村野藤吾　没後30年特別展

朝日新聞 2014年10月3日(金)夕刊　より。

大阪市中央区の大阪歴史博物館で
特別展「村野藤吾　やわらかな建築とインテリア」が
開かれているとのこと。

13日まで。
一般1000円、大学高校生800円。

2014年09月15日00:30

Ｍ７　Ver.4.25

「M7」が、Ver.4.25 にアップです。
http://www.farchi.jp/filemgmt/index.php?id=1614

【前バージョンからの変更点】
・印刷コマンド、ダイアログバーに縦横切り替えを追加
・マクロ開発環境M7dev Ver4.25に対応
・直線の右クリックメニューに「直線の編集」を追加
・ポリラインの右クリックメニューに「ポリラインの編集を追加」
・ポリゴンの右クリックメニューに「ポリゴンの編集を追加」
・画像の右クリックメニューに「画像の編集」を追加
・引出線の右クリックメニューに「引出線の編集」を追加
・バルーンの右クリックメニューに「バルーン線の編集」を追加
・インストーラを変更(マクロ・部品ファイルを同梱)
・部品呼出で.jwsファイルが正しく配置できない不具合を修正

2014年06月21日21:00

連続印刷で１枚のPDF にする

建築フォーラムでの質問より。
http://www.farchi.jp/forum/viewtopic.php?showtopic=8375

試してみたけれども、こちらでも　うまく行かなかった。

でもまぁ、JacConvert のベースは、Jw_cad ではなくて、AutoCAD に似せてあるって事を以前に聞いた記憶があるので、まぁ、仕方が無いような気もする。　まぁ、AutoCAD といっても、ctb や stb を意識して印刷・PDF保存を作っているのなら、また、変わってくるのかもしれないけれども。

Jw_cad での色というのは、
通常線色の、画面表示色　と　印刷色
がある。
表示のみレイヤ色＝グレー色　があって
補助線色　があって（補助線色のものは印刷されない）
SXF対応拡張線色　がある。
SXF対応拡張線色にも、データとしては、画面表示色・印刷色というのはあるけれども、それを設定するようなところは現在バージョンではどこにも無い。　仮に、特殊ツールで　印刷色を変えてしまうことが出来たとしても、基本16色は、Jw_cad で図面を開いた時に、画面色と同じ色にリセットされる。ユーザー色についてはリセットされない。
あと、ソリッド図形の任意色というのもある。
印刷時に、カラー印刷にチェックするか否か、の指定がある。

うちの AFJWV でも、
画面表示する際、画面表示色で表示するのか、印刷色で表示するのか、という指定をするようになっているけれども、これは、印刷の時も同じ。画面に表示したいのか、印刷したいのか、コピペで別ツールにデータをもっていきたいのか、などで、どういう指定で表示させるのかがユーザーによって決定される。けれども、基本的に、AFJWV では、どちらか片方で扱う、という風にしてるから、上記で　結構　悩んだりは　しているんだけれども、もともとがファイル変換ソフトである JacConvert でも　色々と　あったんだろうなぁ、とは思ってしまう。
これは
Jw_cad 自体でも同じ。今では、DXF保存時の色は、印刷色で変換されるようになっているけれども、以前は状況は違ってた。実際、Jw_cad での DXF保存時の色が！？って事で質問されるユーザーも、ちらほら、居たと思う。

うちの「JwwRPrint」のように
最初から　Jw_cad のファイルしか扱わない、
目的は、印刷することである、
という風に決めて　作っているのなら、まだ、
Jw_cad に合わせて作ればいいだけだから
いいんだけれども、
JacConvert は、そうじゃない。
だから、まぁ、
足らず　とか　不都合　とか　色々とあるだろうなぁ
という気もするし、マトモな対応をするとなると
内部のデータ構造からして、変更を余儀なくされるだろう
という事もあって、
まぁ、私のような奴が、不用意にコメントできる訳もなく。

連続印刷で　１枚のPDFにしたい？

それなら、従来同様、Jw_cad ＆ PDFソフト＆ PDF結合
で行うか、或いは、
うちの「JwwRPrint」　＆　PDFソフト　で　どうぞ～

あぁ、マイクロアーツ社のソフトもあるけど、
もう今後は　紹介しない。
