[Script!] 円、サイン曲線、コサイン曲線

というわけで　うちの「Script!」にて
円を作図するテストプログラムです。

//　テスト
//　線で円を書く
//

#VAR
　r = 100　　;*半径
　sp = 24　　;*分割数

　x1　　// 作業用変数
　y1
　x2
　y2
　a
　i

#DRAW
　PEN 2,1,0

　CAL　a = 0
　CAL　i = 0
　CAL　x1 = r*Cos(a)
　CAL　y1 = r*Sin(a)
　#WHILE ( i < sp )
　　CAL a = a + 2.0*PI/sp
　　CAL x2 = r*Cos(a)
　　CAL y2 = r*Sin(a)
　　LINE x1,y1, x2,y2
　　CAL x1 = x2
　　CAL y1 = y2
　　CAL i = i + 1
　#END

円というより内接多角形ですが、その分割数(sp)を多くすれば円に近付きます。で、サイン曲線・コサイン曲線は、軸を縦線であるとして、x値にサイン値／コサイン値にして、振幅＝半径で、円１周のうちにどれくらいY値をずらしていくか、というだけなので
サイン曲線

//　　テスト
//　　線でサイン曲線を書く
//

#VAR
　r = 100　　;*半径
　l = 100　　;*円１周での高さ
　n = 10　　;*繰り返し数
　sp = 24　　;*分割数

　x1　　// 作業用変数
　y1
　x2
　y2
　a
　i
　j

#DRAW
　PEN 2,1,0

　CAL　j = 0
　CAL　y1 = 0
　#WHILE ( j < n )
　　CAL　a = 0
　　CAL　i = 0
　　CAL　x1 = r*Sin(a)
　　#WHILE ( i < sp )
　　　CAL　a = a + 2.0*PI/sp
　　　CAL　x2 = r*Sin(a)
　　　CAL　y2 = y1 + l/sp
　　　LINE　x1,y1, x2,y2
　　　CAL　x1 = x2
　　　CAL　y1 = y2
　　　CAL　i = i + 1
　　#END
　　CAL　j = j + 1
　#END

コサイン曲線

//　　テスト
//　　線でコサイン曲線を書く
//

#VAR
　r = 100　　;*半径
　l = 100　　;*円１周での高さ
　n = 10　　;*繰り返し数
　sp = 24　　;*分割数

　x1　　// 作業用変数
　y1
　x2
　y2
　a
　i
　j

#DRAW
　PEN 2,1,0

　CAL　j = 0
　CAL　y1 = 0
　#WHILE ( j < n )
　　CAL　a = 0
　　CAL　i = 0
　　CAL　x1 = r*Cos(a)
　　#WHILE ( i < sp )
　　　CAL　a = a + 2.0*PI/sp
　　　CAL　x2 = r*Cos(a)
　　　CAL　y2 = y1 + l/sp
　　　LINE　x1,y1, x2,y2
　　　CAL　x1 = x2
　　　CAL　y1 = y2
　　　CAL　i = i + 1
　　#END
　　CAL　j = j + 1
　#END

のような感じで
実行して、絵の画面を残したまま［JWWクリップボード転送］をクリック。
Jw_cad で［貼付］をクリックし、原点位置を指定すれば、その曲線（連続線）を作図出来ます。カクカク具合は分割数を多くすればするほどマシになりますがデータ量が多くなります。あ、「Script!」も遅くなりますが「□Log出力しない」にチェックすれば幾分マシになります。

うん、「Script!」を実行したの何年ぶりだろう？
完璧に忘れてしまっていますww

2016年03月03日05:30

[JWW] 三角形の作図・・・

Jw_cad作者さんサイトの掲示板で以下な発言がありました

いつもお世話になっており　感謝しております。
二つの質問をさせていただきます。

1.直角三角形を書く場合　1本ずつ線を書かないと書けないですよね。
　○　□　のｺﾏﾝﾄﾞはあるのに三角はないです。
　底辺と高さの寸法を指示して直角三角形を書く方法なんて　有るのでしょうか。

2.Jwのｺﾏﾝﾄﾞに表計算があり、四則演算と範囲内合計ができますが、
　他に三平方の定理とかを　新たに加えることは　出来ないでしょうか。

１＞
三角といっても、正三角形、二等辺三角形、直角三角形、というお決まり形状と、１辺と２角、２辺と１角、３辺、のどのパターンでの入力なのか、作図基準点はどこなのか（３頂点のどれか、重心、外心、内心、辺上の点）、傾き角度の指定、考えれば色々なパターンがありすぎるので、１コマンドとして収束するのが難しいのでしょう。
多分。

軸角を指定して（不要なら省略可）、長方形を描いて、対角線を描いて、不要な２つの線を消す、としても、５ステップ（軸角指定しない場合は４ステップ）必要なわけですが、　それでＯＫなの？

それでＯＫなら、あのさ～

線コマンドで、水平・垂直にチェックを入れて、横線書いて、縦線書いて、先のチェックを外して、斜め線を描けば、３ステップで描けるんじゃないの？　つまり、御自身で最初から書いてる「１本ずつ線を描く」って方法ですけども、御自身で書かれた方法のほうが手数は少ないんだけど。　手数としては多くなってるのに、ＯＫなの？

よくわかりません。

手数を減らしたいということなら、建具でファイナルアンサーなんじゃないだろうか？　あるいは、それ用の外部変形を利用するか、でしょうか？

うちの「Script!」なら

// 直角三角形
#VAR
　L1 = 100　　;*底辺の長さ
　L2 =　50　　;*高さの長さ
#DRAW
　LINE 0,0,L1,0
　LINE L1,0,L1,L2
　LINE L1,L2,0,0

みたいな感じ。
Script！で動かして、２辺の長さを入力して[実行]して、[JWWクリップボード転送]して、Jw_cad で [貼付]　みたいな感じかな。

２＞
コマンドを改造する事は出来ないので、その表計算のコマンドのコントロールバー上に　[√ Ａ^2＋Ｂ^2] みたいなボタンをくっつける事は出来ません。　まぁこれも、２つの文字を選択して、計算させる外部変形を作って利用する、って事になるかもしれませんが、三角形が作図されているんであれば、斜線の長さを測定して記入するのが早いでしょうね～　たぶん。

まぁ、「とかを」　って書かれているんで、その、それ以外の内容については、それに応じた手法を取る必要があると思いますが、まぁ、質問者本人がエクセルを使うって言ってるのなら、それでいいんじゃない？って気はする。

2015年01月20日22:49

超久しぶりに Script! した

建築フォーラムの会議室にて。

//　レールの作図
//　
#VAR
　rw = 50　　　;*レール幅
　rd = 1000　　;*レール間隔
　ml = 2000　　;*枕木長さ
　mw = 100　　　;*枕木幅
　md = 500　　　;*枕木間隔
　n = 10　　　　;*枕木の数
　i
　x1
　y1
　x2
　y2
　
#DRAW
　// レールの作図
　LAYER　0
　CAL　i = 0
　CAL　y1 = 0
　#WHILE (i < (n+1))
　　CAL　x1 = -rd/2-rw
　　CAL　x2 = x1
　　CAL　y2 = y1 + md
　　LINE　x1,y1,x2,y2
　　CAL　x1 = -rd/2
　　CAL　x2 = x1
　　LINE　x1,y1,x2,y2
　　CAL　x1 = rd/2
　　CAL　x2 = x1
　　LINE　x1,y1,x2,y2
　　CAL　x1 = rd/2+rw
　　CAL　x2 = x1
　　LINE　x1,y1,x2,y2
　　CAL　y1 = y1 + md + mw
　　CAL　i = i + 1
　#END
　// 枕木の作図
　LAYER　1
　CAL　i = 0
　CAL　y1 = md
　#WHILE (i < n)
　　CAL　x1 = -ml/2
　　CAL　x2 = ml/2
　　CAL　y2 = y1 + mw
　　BOX　x1,y1,x2,y2
　　CAL　y1 = y1 + mw + md
　　CAL　i = i + 1
　#END

これを[実行]して動かして、[JWWクリップボード転送]をして、Jw_cad にて[貼付]をすると、下図のような図が出来上がり～
20150120a

超久しぶりすぎて、書き方をすっかり忘れてる・・・

2013年07月03日02:26

飾り罫線・・・

Jw_cad作者さんのサイトの掲示板で以下のような質問がありました

ビラなどを作るとき飾り罫線を使いたいのですが、その方法があれば教えてください

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=45332;id=004
飾り罫線といえば、昔、
Script! で作ろうとしたことがあったっけ。
http://afsoft.jp/program/p09a.html
点と角度、だっけ？
当時はまだ外部変形の作り方は知らなかったなぁ。
もし知ってたら、そっちで作ってたと思う。

で、そのあとで、
線の作図２
http://p-cata.from.tv/jwwgapp/p105.html
を作ったんだっけ。

今だったら、多角形指定／範囲選択での１曲線選択をして、指定距離毎の分割点を発生させて、そこに図形を作図する、とかを作るんかもしれないなぁ。　図形は、JWK/JWS を指定出来るようにすると面白いかもしれない。
出来るかどうか知らないけど。
ただ、図形がブロック図形になると容量節約になるんだろうけども、外部変形ではブロック図形は使えないので、無理だろうな。

2012年10月09日00:53

[JWW] 溶接記号や表面粗さ

Jw_cad作者さんのサイトの掲示板で以下のような質問がありました。

Jw_cadを機械系のCADとして使用する場合、溶接記号や表面粗さ等の記号はどうすれば使用できますか。

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=44061;id=004
うちでは、「Script!」で作ってます。
『溶接記号 JISZ3021-2000』スクリプトファイル
　　http://afsoft.jp/program/p09_002.html
『製品の幾何特性仕様－表面性状の図示方法（旧・面の肌の図示）JISB0031-2003』スクリプトファイル
　　http://afsoft.jp/program/p09_003.html

他のフリーのスクリプトファイルで十分に動作を確認してから、良かったらどぞ。　レジスト確認したらメールで送ります。　まぁ、１本もレジストされていないので、多分、スルーされるでしょうけれども。

そういえば最近、新しいJIS規格本を買ってない。１冊１万円くらいするからなぁ。レジストされて溜まったら新しいのを買おうと思ってますけれども～　無理だっぺ。

2012年01月18日07:17

[Script!] クロソイド曲線の作図

建築資料館の掲示板で下記のような質問がありました。

教えてください。
Ｓ型クロソイドが描ける外部変形はありませか？

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=42829&type=0&space=0&no=1
外部変形ではありませんが、
Ｓ型かどうかは知りませんが、
うちの「Script!」では、クロソイド曲線を作図する命令を実装してます。

// クロソイド
#VAR
L1 =　0　　;*開始曲線長さ
L2 = 30　　;*終了曲線長さ
　A　=　5　　;*パラメータ
　sp = 50　　;*分割数

#DRAW
　CLOTHOID　sp,0,0,0,L1,L2,A,0

これを実行すると

となるので、[JWWクリップボード転送]ボタンをクリックしてから
Jw_cad で [貼付]をクリック
20120118b

で作図出来ます。

2011年02月11日02:57

[Script!+JWW] 球風な円環ソリッドの作図？

前回はあまり球っぽくは見えませんが、これは間隔が一定だから、というのが１つの原因だと思います。また、斜めから光が当たっているように表現してみたい、というのもありますね。そうすると、円環ソリッドは使えません。なので、大きい円から小さい円へ作図するように重ね描きをするようにして、中心位置をすこしずつずらしていくようにしてみます。描画順を逆にすると外側の円１つしか見えない状態になりますが、まぁ、円弧分割・円外ソリッド・弓形ソリッドなどを考えるよりは遥かに簡単に作れます。

// 円環ソリッドの作図２
#VAR
　col1 = 255　;*開始色（任意色）
　col2 = 0　　;*終了色（任意色）
　r = 100　　 ;*半径
　n = 10　　　;*数
　xd =-3　　　;*Ｘ方向ずらし量
　yd = 3　　　;*Ｙ方向ずらし量
　i
　t
　c
　c1
　c2
　c3
　c4
　c5
　c6
　x
　y
#DRAW
　CAL　c1 = col1 % 256
　CAL　c2 = Int(col1 / 256) % 256
　CAL　c3 = Int(col1 / 65536)
　CAL　c4 = col2 % 256
　CAL　c5 = Int(col2 / 256) % 256
　CAL　c6 = Int(col2 / 65536)
　CAL　c1 = Int((c1 - c4)/(n-1))
　CAL　c2 = Int((c2 - c5)/(n-1))
　CAL　c3 = Int((c3 - c6)/(n-1))
　CAL　c = col2
　CAL　i = 1
　CAL　x = 0
　CAL　y = 0
　CAL　t = r
　#WHILE (i <= n)
　　CSOLID　c,x,y,t,t,0
　　CAL　i = i + 1
　　CAL　c = c + c1 + c2*256 + c3*65536
　　#IF (i = n)
　　　CAL　c = col1
　　#END
　　CAL　x = x + xd
　　CAL　y = y + yd
　　CAL　t = r*Cos(0.5*PI/n*(i-1))
　#END

これを実行すると、こんな感じです。
20110211c

ずらし量は、一定値ずつずらしてますが、これはテキトーです。円の大きさ・数によって、それなりに見えるように、適切に指定して下さい。[JWWクリップボード転送]をクリックし、Jw_cad にて[貼付]をしますと
20110211d

こんな感じ。

2011年02月11日02:12

[Script!+JWW] 同心円の円環ソリッドの作図

同心円で、分割のピッチも一定、での円環状ソリッドの作図というのを、当方の「Script!」で書いてみると、こんな感じでしょうか？

// 円環ソリッドの作図
#VAR
　col1 = 255　;*開始色（任意色）
　col2 = 0　　;*終了色（任意色）
　r = 100　　 ;*半径
　n = 10　　　;*数
　i
　t
　tb
　c
　c1
　c2
　c3
　c4
　c5
　c6
#DRAW
　CAL　c1 = col1 % 256
　CAL　c2 = Int(col1 / 256) % 256
　CAL　c3 = Int(col1 / 65536)
　CAL　c4 = col2 % 256
　CAL　c5 = Int(col2 / 256) % 256
　CAL　c6 = Int(col2 / 65536)
　CAL　c1 = Int((c4 - c1)/(n-1))
　CAL　c2 = Int((c5 - c2)/(n-1))
　CAL　c3 = Int((c6 - c3)/(n-1))
　CAL　c = col1
　CAL　i = 1
　CAL　t = r/n
　#WHILE (i <= n)
　　#IF (i = 1)
　　　CSOLID　c,0,0,t,t,0
　　#ELSE
　　　DSOLID　c,0,0,t,t,0,tb
　　#END
　　CAL　i = i + 1
　　CAL　c = c + c1 + c2*256 + c3*65536
　　#IF (i = n)
　　　CAL　c = col2
　　#END
　　CAL　tb = t
　　CAL　t = t + r/n
　#END

これを実行すると

となるので、[JWWクリップボード転送]をクリックし
Jw_cad で[貼付]をクリックして位置指定
20110211b

こんな感じ。
円ソリッドは、内側から作図していきます。
開始色は一番内側の色、終了色は一番外側の色、です。

2010年04月05日23:58

[Script!] リンク３改

というわけで、このリンク３のものを少し改造します。
といっても、諸元名のところに、「TR:～～」と追加するだけです。それ以外は変えてません。

// リンクその３（改）
//　リンク２の終点に制限を入れる事を考えます
//　リンク１の位置Yと同じになるようにします
//　　＝リンク２の角度を算出
#VAR
　dmy1 = "---リンク(1)---"　　;dmy1
　px1 = 0　　　　;*位置X
　py1 = 0　　　　;*位置Y
　pa1 = 0　　　　;*角度[°]＿＿TR:0,360
　ll1 =50　　　　;*リンク長さ＿＿TR:0,500
　lw1 =10　　　　;*リンク幅＿＿TR:0,300
　dmy2 = "---リンク(2)---"　　;dmy2
　px2　　　　　　;位置X
　py2　　　　　　;位置Y
　pa2　　　　　　;角度[°]
　ll2 =80　　　　;*リンク長さ＿＿TR:0,500
　lw2 =15　　　　;*リンク幅＿＿TR:0,300
　// 作業用
　no
　px
　py
　ll
　lw
　pan
　w1
　w2
　w3
　w4
　w5
　w6
　w7
　w8

#DRAW
　LAYER SetLineLay1　　// 外形線
　PEN SetLineCol1,SetLineLtp1,SetLineWid1

　CAL　no = 1
　CAL　pan = pa1/180.0*PI
　CAL　px = px1
　CAL　py = py1
　CAL　ll = ll1
　CAL　lw = lw1
　#GOTO *LINKDRAW
*RET1
　CAL　w1 = ll1*Sin(pan)
　CAL　w2 = ASIN(w1/ll2)
　CAL　w3 = -(pan + w2)
　CAL　pa2 = w3*180.0/PI

　CAL　no = 2
　CAL　px2 = px1 + ll1*Cos(pan)
　CAL　py2 = py1 + ll1*Sin(pan)
　CAL　pan = (pa1+pa2)/180.0*PI
　CAL　px = px2
　CAL　py = py2
　CAL　ll = ll2
　CAL　lw = lw2
　#GOTO *LINKDRAW
*RET2
　#EXIT

// リンク１本を作図
//　　no = 1、2
*LINKDRAW
　CAL　w1 = px
　CAL　w2 = py
　CAL　w3 = lw/2.0
　CAL　w4 = pan + 0.5*PI
　CAL　w5 = pan + 1.5*PI
　ARC　w1,w2,w3,w4,w5

　CAL　w1 = px
　CAL　w2 = py + lw/2.0
　CAL　w3 = px + ll
　CAL　w4 = w2
　GETREV　w5,w6, w1,w2,px,py,pan
　GETREV　w7,w8, w3,w4,px,py,pan
　LINE　w5,w6,w7,w8

　CAL　w1 = px
　CAL　w2 = py - lw/2.0
　CAL　w3 = px + ll
　CAL　w4 = w2
　GETREV　w5,w6, w1,w2,px,py,pan
　GETREV　w7,w8, w3,w4,px,py,pan
　LINE　w5,w6,w7,w8

　CAL　w3 = px + ll
　CAL　w4 = py
　GETREV　w1,w2, w3,w4,px,py,pan
　CAL　w3 = lw/2.0
　CAL　w4 = pan + 1.5*PI
　CAL　w5 = pan + 0.5*PI
　ARC　w1,w2,w3,w4,w5

　#IF ( no == 1 )
　　#GOTO　*RET1
　#END
　#GOTO　*RET2

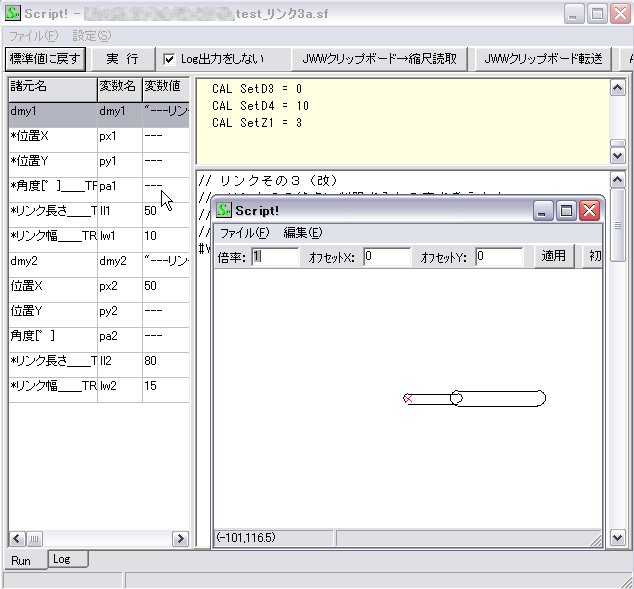

これを「Script!19」で実行してみてください。
最初：

諸元表の「角度」のところをクリックすると

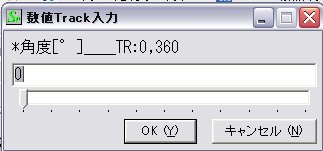

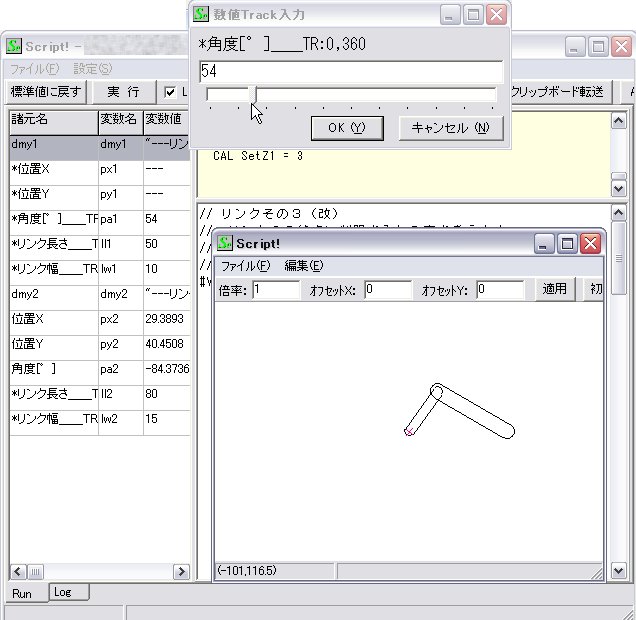

という入力画面が出て、このトラックバーを操作すると

超遅いので、ゆっくりトラックバーを動かしてね～
カクカクと動かせて見せる事が出来る・・・のやもしれません。

諸元表の諸元名のよこに「TR:」とつけたものは、諸元値入力編集する際、トラックバーのある画面が出ます。TR:○○,△△　と書いて、○○が最小値、△△が最大値です。その間を100分割して変化＆プレビューさせる事が出来ます。遅いですが。スクリプトが重いとかなりきついかもしれません。
かなりパッチ当て的な対処法で、定数値しか使えませんが、まぁ、遊べるかもしれません。

2010年04月05日23:41

[Script!] リンク機構のネタ

フォルダの中を見てると、
test_リンク1.sf ～ test_リンク4.sf というスクリプトのファイルがありました。。。。ググってみると・・・あ・・・

http://blog.livedoor.jp/afsoft/archives/51208371.html
http://blog.livedoor.jp/afsoft/archives/51208375.html
http://blog.livedoor.jp/afsoft/archives/51208377.html
http://blog.livedoor.jp/afsoft/archives/51208392.html

あったのねん・・・

すっかり忘却のザムドでした。

2010年04月05日09:00

Script!19＆ScriptRunner Ver.1.13 ＜更新＞

「Script!19」と「ScriptRunner Ver.1.13」
久しぶりに修正しました。
http://afsoft.jp/program/p05.html
http://afsoft.jp/program/p06.html

数値変数設定の諸元名のあとに「TR:0,100」という風に追加すると、諸元表の数値をクリックした際、トラックバーを表示するようになって、0～100の値を変化＆プレビューできるようになります。1/100単位となりますので数値指定によっては端数がでますので注意。定数値しか指定できませんけれども、まぁ、遊び程度にはなるかなと思います。あと、結構遅いので、余り期待はしないで下さい。

そのほか、少し微調整しています。
JWWクリップボードからの縮尺の取り込みの際の Ver.7.00対応とか、DXF出力の際のヘッダに少し追加したとか。

2010年03月28日02:30

[Script!＋JWW] 円弧長による円弧作図

というわけで？
Script!で書くとすれば以下のような感じ
（敢えてわざと余計なものも入れてますが）

// テストプログラム：円弧長指定の円弧作図
//
// =============================================
// (C)Copyright 2010 AFsoft All Rights Reserved.
// =============================================
#VAR
　r = 100　　　　;*半径[mm]
　// sa =　0　　　　;*開始角度[°]
　// ea = 90　　　　;*終了角度[°]
　//
　// sa =　0　　　　;*作図開始角度[°]
　// da = 90　　　　;*作図円弧角度[°]
　//
　sl = 　0　　　;*開始円弧長[mm]
　dl = 100　　　;*作図円弧長[mm]
　x
　y
　a1
　a2
　a3

#DRAW
　LAYER　SetLineLay1　　// 外径線
　PEN SetLineCol1,SetLineLtp1,SetLineWid1
　// ----- 入力した角度で円弧を作図するパターン
　// CAL　a1 = sa/180*PI
　// CAL　a2 = ea/180*PI
　// CAL　a3 = a1
　// ----- 入力した作図円弧角度で円弧を作図するパターン
　// CAL　a1 = sa/180*PI
　// CAL　a2 = (sa+da)/180*PI
　// CAL　a3 = a1
　// #IF (da < 0)
　// 　CAL　a1 = (sa+da)/180*PI
　// 　CAL　a2 = sa/180*PI
　// 　CAL　a3 = a2
　// #END
　// ----- 入力した作図円弧長で円弧を作図するパターン
　CAL　a1 = sl/r
　CAL　a2 = (sl+dl)/r
　CAL　a3 = a1
　#IF (dl < 0)
　　CAL　a1 = (sl+dl)/r
　　CAL　a2 = sl/r
　　CAL　a3 = a2
　#END

　// 原点＝中心
　// CAL　x = 0
　// CAL　y = 0
　// 原点＝開始点
　CAL　x =-r*Cos(a3)
　CAL　y =-r*Sin(a3)

　// 作図
　ARC　x,y,r,a1,a2

当方の「Script!」に貼り付けて、これを実行すると
20100328a

というような感じで、[JWWクリップボード転送]をクリックし、Jw_cad で[貼付]をクリックすると、こんな感じ。
20100328b

2010年03月26日22:42

[Script!＋JWW] Ｘ型リフター続々編

先日のＸ型リフターな図の Script!テストですが、少しだけチェックを入れました。

// テストプログラム：リフト（修正）
//
// =============================================
// (C)Copyright 2010 AFsoft All Rights Reserved.
// =============================================
#LIST
　ko = "左","中","右"
#VAR
　d1x = 1000　　　;*土台X
　d1y =　100　　　;*土台Y
　d2x = 1000　　　;*リフト台X
　d2y =　100　　　;*リフト台Y
　ko =　左　　　　;*リンク固定点
　l = 1200　　　　;*リンク長さ
　w =　100　　　　;*リンク太さ
　l1x = 50　　　　;*リンク土台端からのX(左/右の際に有効)
　l1y = 50　　　　;*リンク土台底辺からの高さ
　l2y = 50　　　　;*リンクリフト台底辺からの高さ
　h = 1000　　　　;*高さ

　ang
　iko
　kx
　ky
　x1
　y1
　x2
　y2
　cx1
　cy1
　cx2
　cy2
　w1
　w2
　wx1
　wy1
　wx2
　wy2
　wx3
　wy3
　wx4
　wy4
　
#DRAW
　// エラーチェック（最低限）
　// CAL　x1 = (d1y - l1y) + l2y　　// 土台の上にリフト台が乗る場合
　CAL　x1 = 0
　CAL　x2 = l
　#IF ( (h < x1) || (h > x2) )
　　BEEP
　　MESSAGE "入力エラー","高さの入力エラーです","値を再入力して下さい。",x1,x2
　　#EXIT
　#END
　CAL　x1 = Sqrt(l*l - h*h)
　CAL　x2 = d1x - l1x
　#IF (x1 > x2)
　　BEEP
　　MESSAGE "入力エラー","リンクが土台からはみ出てしまいます","値を再入力して下さい。",0,0
　　#EXIT
　#END
　CAL　x2 = d2x - l1x
　#IF (x1 > x2)
　　BEEP
　　MESSAGE "入力エラー","リンクがリフト台からはみ出てしまいます","値を再入力して下さい。",0,0
　　#EXIT
　#END

　GETANGLE　ang,x1,h
　CHKITEM iko,ko,ko
　CAL　ky = l1y + h - l2y　　// リフト台基準点
　CAL　kx = 0
　#IF (iko == 0)
　　CAL　kx =-d1x/2+Abs(l1x)
　#END
　#IF (iko == 2)
　　CAL　kx = d1x/2-Abs(l1x)
　　CAL　ang = PI - ang
　#END

　LAYER　SetLineLay4　　// 基準線
　PEN SetLineCol4,SetLineLtp4,SetLineWid4
　// 基準線
　CAL　x1 =-d1x/2 - SetZ1　　// 中心線はみ出し距離考慮
　CAL　y1 = l1y
　CAL　x2 = d1x/2 + SetZ1
　CAL　y2 = l1y
　LINE　x1,y1,x2,y2

　CAL　x1 =-d2x/2 - SetZ1
　CAL　y1 = ky + l2y
　CAL　x2 = d2x/2 + SetZ1
　CAL　y2 = ky + l2y
　LINE　x1,y1,x2,y2

　CAL　x1 = 0
　CAL　y1 = ky + d2y + SetZ1
　CAL　x2 = 0
　CAL　y2 =-SetZ1
　LINE　x1,y1,x2,y2

　LAYER　SetLineLay1　　// 外径線
　PEN SetLineCol1,SetLineLtp1,SetLineWid1
　// 土台
　CAL　x1 =-d1x / 2
　CAL　y1 = 0
　CAL　x2 = d1x / 2
　CAL　y2 = d1y
　BOX　x1,y1,x2,y2
　// リフト台
　CAL　x1 =-d2x / 2
　CAL　y1 = ky
　CAL　x2 = d2x / 2
　CAL　y2 = ky + d2y
　BOX　x1,y1,x2,y2

　// ----- リンク -----

　#IF (iko == 0)
　　CAL　cx1 = kx
　　CAL　cy1 = l1y
　　CAL　cx2 = cx1 + Sqrt(l*l - h*h)
　　CAL　cy2 = l1y + h
　#END
　#IF (iko == 1)
　　CAL　cx1 =-Sqrt(l*l - h*h) / 2
　　CAL　cy1 = l1y
　　CAL　cx2 = Sqrt(l*l - h*h) / 2
　　CAL　cy2 = l1y + h
　#END
　#IF (iko == 2)
　　CAL　cx1 = kx
　　CAL　cy1 = l1y
　　CAL　cx2 = cx1 - Sqrt(l*l - h*h)
　　CAL　cy2 = l1y + h
　#END

　LAYER　SetLineLay3　　// 中心線
　PEN SetLineCol3,SetLineLtp3,SetLineWid3
　// 中心線
　LINE　cx1,cy1,cx2,cy2
　LINE　cx1,cy2,cx2,cy1

　LAYER　SetLineLay1　　// 外径線
　PEN SetLineCol1,SetLineLtp1,SetLineWid1
　CAL　wx1 = cx1 + w/2*Cos(ang+0.5*PI)
　CAL　wy1 = cy1 + w/2*Sin(ang+0.5*PI)
　CAL　wx2 = cx2 + w/2*Cos(ang+0.5*PI)
　CAL　wy2 = cy2 + w/2*Sin(ang+0.5*PI)
　CAL　wx3 =-d1x/2
　CAL　wy3 = d1y
　CAL　wx4 = d1x/2
　CAL　wy4 = d1y
　GETCRSLL　w1,x1,y1,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　CAL　wx3 =-d2x/2
　CAL　wy3 = ky
　CAL　wx4 = d2x/2
　CAL　wy4 = ky
　GETCRSLL　w2,x2,y2,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　#IF ( (w1 == 1) && (w2 == 1) )
　　LINE　x1,y1,x2,y2
　#END
　
　CAL　wx1 = cx1 + w/2*Cos(ang-0.5*PI)
　CAL　wy1 = cy1 + w/2*Sin(ang-0.5*PI)
　CAL　wx2 = cx2 + w/2*Cos(ang-0.5*PI)
　CAL　wy2 = cy2 + w/2*Sin(ang-0.5*PI)
　CAL　wx3 =-d1x/2
　CAL　wy3 = d1y
　CAL　wx4 = d1x/2
　CAL　wy4 = d1y
　GETCRSLL　w1,x1,y1,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　CAL　wx3 =-d2x/2
　CAL　wy3 = ky
　CAL　wx4 = d2x/2
　CAL　wy4 = ky
　GETCRSLL　w2,x2,y2,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　#IF ( (w1 == 1) && (w2 == 1) )
　　LINE　x1,y1,x2,y2
　#END
　
　CAL　wx1 = cx1 + w/2*Cos(PI-ang+0.5*PI)
　CAL　wy1 = cy2 + w/2*Sin(PI-ang+0.5*PI)
　CAL　wx2 = cx2 + w/2*Cos(PI-ang+0.5*PI)
　CAL　wy2 = cy1 + w/2*Sin(PI-ang+0.5*PI)
　CAL　wx3 =-d1x/2
　CAL　wy3 = d1y
　CAL　wx4 = d1x/2
　CAL　wy4 = d1y
　GETCRSLL　w1,x1,y1,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　CAL　wx3 =-d2x/2
　CAL　wy3 = ky
　CAL　wx4 = d2x/2
　CAL　wy4 = ky
　GETCRSLL　w2,x2,y2,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　#IF ( (w1 == 1) && (w2 == 1) )
　　LINE　x1,y1,x2,y2
　#END
　
　CAL　wx1 = cx1 + w/2*Cos(PI-ang-0.5*PI)
　CAL　wy1 = cy2 + w/2*Sin(PI-ang-0.5*PI)
　CAL　wx2 = cx2 + w/2*Cos(PI-ang-0.5*PI)
　CAL　wy2 = cy1 + w/2*Sin(PI-ang-0.5*PI)
　CAL　wx3 =-d1x/2
　CAL　wy3 = d1y
　CAL　wx4 = d1x/2
　CAL　wy4 = d1y
　GETCRSLL　w1,x1,y1,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　CAL　wx3 =-d2x/2
　CAL　wy3 = ky
　CAL　wx4 = d2x/2
　CAL　wy4 = ky
　GETCRSLL　w2,x2,y2,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　#IF ( (w1 == 1) && (w2 == 1) )
　　LINE　x1,y1,x2,y2
　#END

とりあえずこんな感じ。
当方の「Script!」にて上記を貼り付けて実行すると
20100325a

というふうになるので、[JWWクリップボード転送]をクリックし
Jw_cad を起動し、Jw_cad で[貼付]をクリック。
20100325b

という感じ。

※各数値に、マイナス値を入れないで下さい

2010年03月25日23:08

[JWW] Ｘ型リフター続編

あらあらあら～（CV：大原さやか　のノリで）
菱形のほうをリンクされたのですね～
それでは、ちょい Script！で作ってみましたので　よろしかったらどうぞ～

// テストプログラム：リフト
//
// =============================================
// (C)Copyright 2010 AFsoft All Rights Reserved.
// =============================================
#LIST
　ko = "左","中","右"
#VAR
　d1x = 1000　　　;*土台X
　d1y =　100　　　;*土台Y
　d2x = 1000　　　;*リフト台X
　d2y =　100　　　;*リフト台Y
　ko =　左　　　　;*リンク固定点
　l = 1200　　　　;*リンク長さ
　w =　100　　　　;*リンク太さ
　l1x = 50　　　　;*リンク土台端からのX(左/右の際に有効)
　l1y = 50　　　　;*リンク土台底辺からの高さ
　l2y = 50　　　　;*リンクリフト台底辺からの高さ
　h = 1000　　　　;*高さ

　ang
　iko
　kx
　ky
　x1
　y1
　x2
　y2
　cx1
　cy1
　cx2
　cy2
　w1
　wx1
　wy1
　wx2
　wy2
　wx3
　wy3
　wx4
　wy4
　
#DRAW
　// エラーチェック（最低限）
　#IF (h >= l)
　　BEEP
　　MESSAGE "入力エラー","リンク長さよりも高さの方が大きくなってます","値を再入力して下さい。",0,0
　　#EXIT
　#END
　CAL　x1 = Sqrt(l*l - h*h)
　CAL　x2 = d1x - l1x
　#IF (x1 > x2)
　　BEEP
　　MESSAGE "入力エラー","リンクが土台からはみ出てしまいます","値を再入力して下さい。",0,0
　　#EXIT
　#END
　CAL　x2 = d2x - l1x
　#IF (x1 > x2)
　　BEEP
　　MESSAGE "入力エラー","リンクがリフト台からはみ出てしまいます","値を再入力して下さい。",0,0
　　#EXIT
　#END

　GETANGLE　ang,x1,h
　CHKITEM iko,ko,ko
　CAL　ky = l1y + h - l2y　　// リフト台基準点
　CAL　kx = 0
　#IF (iko == 0)
　　CAL　kx =-d1x/2+Abs(l1x)
　#END
　#IF (iko == 2)
　　CAL　kx = d1x/2-Abs(l1x)
　　CAL　ang = PI - ang
　#END

　LAYER　SetLineLay4　　// 基準線
　PEN SetLineCol4,SetLineLtp4,SetLineWid4
　// 基準線
　CAL　x1 =-d1x/2 - SetZ1　　// 中心線はみ出し距離考慮
　CAL　y1 = l1y
　CAL　x2 = d1x/2 + SetZ1
　CAL　y2 = l1y
　LINE　x1,y1,x2,y2

　CAL　x1 =-d2x/2 - SetZ1
　CAL　y1 = ky + l2y
　CAL　x2 = d2x/2 + SetZ1
　CAL　y2 = ky + l2y
　LINE　x1,y1,x2,y2

　CAL　x1 = 0
　CAL　y1 = ky + d2y + SetZ1
　CAL　x2 = 0
　CAL　y2 =-SetZ1
　LINE　x1,y1,x2,y2

　LAYER　SetLineLay1　　// 外径線
　PEN SetLineCol1,SetLineLtp1,SetLineWid1
　// 土台
　CAL　x1 =-d1x / 2
　CAL　y1 = 0
　CAL　x2 = d1x / 2
　CAL　y2 = d1y
　BOX　x1,y1,x2,y2
　// リフト台
　CAL　x1 =-d2x / 2
　CAL　y1 = ky
　CAL　x2 = d2x / 2
　CAL　y2 = ky + d2y
　BOX　x1,y1,x2,y2

　// ----- リンク -----

　#IF (iko == 0)
　　CAL　cx1 = kx
　　CAL　cy1 = l1y
　　CAL　cx2 = cx1 + Sqrt(l*l - h*h)
　　CAL　cy2 = l1y + h
　#END
　#IF (iko == 1)
　　CAL　cx1 =-Sqrt(l*l - h*h) / 2
　　CAL　cy1 = l1y
　　CAL　cx2 = Sqrt(l*l - h*h) / 2
　　CAL　cy2 = l1y + h
　#END
　#IF (iko == 2)
　　CAL　cx1 = kx
　　CAL　cy1 = l1y
　　CAL　cx2 = cx1 - Sqrt(l*l - h*h)
　　CAL　cy2 = l1y + h
　#END

　LAYER　SetLineLay3　　// 中心線
　PEN SetLineCol3,SetLineLtp3,SetLineWid3
　// 中心線
　LINE　cx1,cy1,cx2,cy2
　LINE　cx1,cy2,cx2,cy1

　LAYER　SetLineLay1　　// 外径線
　PEN SetLineCol1,SetLineLtp1,SetLineWid1
　CAL　wx1 = cx1 + w/2*Cos(ang+0.5*PI)
　CAL　wy1 = cy1 + w/2*Sin(ang+0.5*PI)
　CAL　wx2 = cx2 + w/2*Cos(ang+0.5*PI)
　CAL　wy2 = cy2 + w/2*Sin(ang+0.5*PI)
　CAL　wx3 =-d1x/2
　CAL　wy3 = d1y
　CAL　wx4 = d1x/2
　CAL　wy4 = d1y
　GETCRSLL　w1,x1,y1,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　CAL　wx3 =-d2x/2
　CAL　wy3 = ky
　CAL　wx4 = d2x/2
　CAL　wy4 = ky
　GETCRSLL　w1,x2,y2,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　LINE　x1,y1,x2,y2
　
　CAL　wx1 = cx1 + w/2*Cos(ang-0.5*PI)
　CAL　wy1 = cy1 + w/2*Sin(ang-0.5*PI)
　CAL　wx2 = cx2 + w/2*Cos(ang-0.5*PI)
　CAL　wy2 = cy2 + w/2*Sin(ang-0.5*PI)
　CAL　wx3 =-d1x/2
　CAL　wy3 = d1y
　CAL　wx4 = d1x/2
　CAL　wy4 = d1y
　GETCRSLL　w1,x1,y1,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　CAL　wx3 =-d2x/2
　CAL　wy3 = ky
　CAL　wx4 = d2x/2
　CAL　wy4 = ky
　GETCRSLL　w1,x2,y2,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　LINE　x1,y1,x2,y2
　
　CAL　wx1 = cx1 + w/2*Cos(PI-ang+0.5*PI)
　CAL　wy1 = cy2 + w/2*Sin(PI-ang+0.5*PI)
　CAL　wx2 = cx2 + w/2*Cos(PI-ang+0.5*PI)
　CAL　wy2 = cy1 + w/2*Sin(PI-ang+0.5*PI)
　CAL　wx3 =-d1x/2
　CAL　wy3 = d1y
　CAL　wx4 = d1x/2
　CAL　wy4 = d1y
　GETCRSLL　w1,x1,y1,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　CAL　wx3 =-d2x/2
　CAL　wy3 = ky
　CAL　wx4 = d2x/2
　CAL　wy4 = ky
　GETCRSLL　w1,x2,y2,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　LINE　x1,y1,x2,y2
　
　CAL　wx1 = cx1 + w/2*Cos(PI-ang-0.5*PI)
　CAL　wy1 = cy2 + w/2*Sin(PI-ang-0.5*PI)
　CAL　wx2 = cx2 + w/2*Cos(PI-ang-0.5*PI)
　CAL　wy2 = cy1 + w/2*Sin(PI-ang-0.5*PI)
　CAL　wx3 =-d1x/2
　CAL　wy3 = d1y
　CAL　wx4 = d1x/2
　CAL　wy4 = d1y
　GETCRSLL　w1,x1,y1,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　CAL　wx3 =-d2x/2
　CAL　wy3 = ky
　CAL　wx4 = d2x/2
　CAL　wy4 = ky
　GETCRSLL　w1,x2,y2,wx1,wy1,wx2,wy2,wx3,wy3,wx4,wy4
　LINE　x1,y1,x2,y2

パラメータのとりかたや、数値はテキトウですので、適当に変更してください。
20100325a

リンクがクロスする箇所はCAD側で適当に消す等して下さい。

2009年12月28日23:42

Script! の使い方

先日書いた件
http://blog.livedoor.jp/afsoft/archives/51472123.html
で　うにょさんのブログで使い方が「？」とのようなので

まず当方のサイトより「Script!18」をダウンロードして下さい。自己解凍型圧縮なので、実行をして、どこかに自由な名前のフォルダを作ってそのなかにでも入れてください。「script.exe」というのが出来ますのでこれを実行してください。
「Run」タブの画面右側のエディタ部分に、先のスクリプトのプログラムをコピー＆ペーストし、[標準値に戻す]をクリックしてください。別画面が表示されて、うずまき絵が見えると思います。

[JWWクリップボード転送]ボタンをクリックします。

Jw_cad を起動し、[貼付]をします。
指示した場所に、うずまき絵が作図されます。

という感じ

2009年12月26日00:05

[Script!] 対数螺旋

うにょさんのブログより。
http://unyored.blog59.fc2.com/blog-entry-875.html

対数螺旋ですね。

式は、r = a*e^bθ だそうなので
久しぶりに「Script!」で書くと、こんな感じかな？

// 曲線
// 対数螺旋
#VAR
　a = 0.1　　　;*係数a
　b = 0.2　　　;*係数b
　t1 = 0　　　　;*開始角度(°)
　t2 = 1080　　;*終了角度(°)
　n = 100　　　;*分割数
　i
　j
　t
　t1r
　t2r
　t3r
　rr
　x1
　y1
　x2
　y2
#DRAW
　CAL　t1r = t1/180*PI
　CAL　t2r = t2/180*PI
　CAL　t3r = (t2-t1)*PI/180/n
　CAL　t = t1r
　CAL　j = 0
　CAL　rr = a*EXP(b*t)
　CAL　x1 =-rr*Cos(t)
　CAL　y1 =-rr*Sin(t)
*LOOP1
　CAL　t = t + t3r
　CAL　rr = a*EXP(b*t)
　CAL　x2 =-rr*Cos(t)
　CAL　y2 =-rr*Sin(t)
　LINE x1,y1,x2,y2

　CAL　x1 = x2
　CAL　y1 = y2
　CAL　j = j + 1
　#IF ( j < n )
　　　#GOTO *LOOP1
　#END

うにょさんのブログではXYが逆になっているのでx1,y1,x2,y2にはマイナスをかけてますけれど。実行して、JWWクリップボード出力をして、Jw_cad で[貼付]をすれば作図出来ます。係数a,b の値にどんな値を入れたらいいのか分からないですけど～

2009年05月24日01:59

[JWW＋Script!]　噴水？2.5D

という訳で、先日のScript!3D用のコードを
Jw_cad 2.5D ＆ Script! 用コードに書き換えてみました。

// 噴水？2.5D -1-
#VAR
　h = 2000　　;*高さ
　r = 2000　　;*半径
　sn = 1000　　;*水滴の数
　sr = 10　　　;*水滴の半径
　i
　n
　w1
　w2
　w3
　wx
　wy
　wz
　s25d
#DRAW
　RANDOMIZE
　PEN　1,1,0
　CAL　i = 0
　#WHILE (i < sn)
　　CAL　w1 = RAND(r)
　　CAL　w2 = -4*h/r/r*(w1-r/2)*(w1-r/2)+h
　　CAL　w3 = RAND(360)/180*PI
　　CAL　wx = w1*Cos(w3)
　　CAL　wy = w1*Sin(w3)
　　CAL　wz = w2
　　CIRCLE　wx,wy,sr

　　ZKATTR　$8000
　　STRCPY　s25d,wz
　　TEXT　wx,wy,3,3,0,7,s25d
　　ZKATTR　0
　　CAL　i = i + 1
　#END

実行します。

JWWクリップボード送信して、Jw_cad で[貼付]
20090523b

2.5D [mm] アイソメ
20090523c

円をたくさん描かせてます。

線でも描いてみようかな？
水滴線長さは、線の3D長さではなくて水平成分距離です。

// 噴水？2.5D -2-
#VAR
　h = 2000　　;*高さ
　r = 2000　　;*半径
　sn = 1000　　;*水滴の数
　sl = 50　　　;*水滴線長さ
　i
　n
　w1
　w2
　w3
　wx1
　wy1
　wz1
　wx2
　wy2
　wz2
　s25d
#DRAW
　RANDOMIZE
　PEN　1,1,0
　CAL　i = 0
　#WHILE (i < sn)
　　CAL　w1 = RAND(r-sl)
　　CAL　w2 = -4*h/r/r*(w1-r/2)*(w1-r/2)+h
　　CAL　w3 = RAND(360)/180*PI
　　CAL　wx1 = w1*Cos(w3)
　　CAL　wy1 = w1*Sin(w3)
　　CAL　wz1 = w2
　　CAL　w1 = w1 + sl
　　CAL　w2 = -4*h/r/r*(w1-r/2)*(w1-r/2)+h
　　CAL　wx2 = w1*Cos(w3)
　　CAL　wy2 = w1*Sin(w3)
　　CAL　wz2 = w2
　　LINE　wx1,wy1,wx2,wy2

　　ZKATTR　$8000
　　STRCPY　s25d,wz1
　　TEXT　wx1,wy1,3,3,0,7,s25d
　　STRCPY　s25d,wz2
　　TEXT　wx2,wy2,3,3,0,7,s25d
　　ZKATTR　0
　　CAL　i = i + 1
　#END

実行します。

JWWクリップボード送信して、Jw_cad で[貼付]
20090523e

2.5D [mm] アイソメ
20090523f

線を沢山描かせてます。

2009年05月09日20:24

[Script] ターンバックル？

建築資料館の掲示板で下記のような質問がありました。

始点から終点に線を書くようにクリックするだけで始点から１０００MMのところにその線と並行な２線を２５MMづつ、長さ２５０MMで作図され更にその２線の両端に半円が付いて、始点から終点の距離も作図したいのです。建築のターンバックルブレースの略図を作図と同時に寸法まで表示したいのです。始点から終点の距離の寸法は、異なるレイヤーに作図されるとさらにありがたいです。よろしくお願いします。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=39080&type=0&space=0&no=1
線記号変形は分らないですが、とりあえず、うちのScript!でてきと～に書いてみました。２クリックは出来ませんので、１クリック＋距離入力ですが。角度は、貼り付け時の傾き角度で指定します。

// ターンバックル１
//
#VAR
　l1 = 1000　　　;*始点からの長さ
　d = 2000　　　;*全距離
　L = 250　　　　;*ターンバックルL
　W = 50　　　　;*ターンバックルW
　MH = 40　　　;*文字高
　MW = 40　　　;*文字幅(全角)
　MM = 5　　　　;*文字マージン
　w1
　w2
　w3
　w4
　w5
#DRAW
　// 始点～
　LAYER　0
　PEN　2,1,0
　LINE　0,0, l1,0
　// ～終点
　LINE　l1,0, d,0
　// ターンバックル
　CAL　w1 = l1 - L/2
　CAL　w2 = W/2
　CAL　w3 = l1 + L/2
　CAL　w4 = W/2
　LINE　w1,w2,w3,w4
　CAL　w1 = l1 - L/2
　CAL　w2 =-W/2
　CAL　w3 = l1 + L/2
　CAL　w4 =-W/2
　LINE　w1,w2,w3,w4
　CAL　w1 = l1 - L/2
　CAL　w2 = 0
　CAL　w3 = W/2
　CAL　w4 = 0.5*PI
　CAL　w5 = 1.5*PI
　ARC　w1,w2,w3,w4,w5
　CAL　w1 = l1 + L/2
　CAL　w2 = 0
　CAL　w3 = W/2
　CAL　w4 = 1.5*PI
　CAL　w5 = 0.5*PI
　ARC　w1,w2,w3,w4,w5
　// 距離
　CAL　w1 = l1 + L/2 + W/2 + MM
　CAL　w2 = MM
　TEXT　w1,w2,MH,MW,0,7,d

// ターンバックル２
//
#VAR
　l1 = 1000　　　;*始点からの長さ
　d = 2000　　　;*全距離
　L = 250　　　　;*ターンバックルL
　W = 50　　　　;*ターンバックルW
　MH = 40　　　;*文字高
　MW = 40　　　;*文字幅(全角)
　MM = 5　　　　;*文字マージン
　ii　　　// 文字数
　ML　　　// 文字分の空白部長さ
　i
　w1
　w2
　w3
　w4
　w5
#DRAW
　CAL　ii = LENGTH(d)
　#IF (SetMojiWid == 0)
STRLEN ii,d
CAL　ii = ii + ii
　#END
　CAL　ML = ii*MW/2 + MM*2
　
　// 始点～
　LAYER　0
　PEN　2,1,0
　CAL　w1 = l1 - ML/2
　LINE　0,0, w1,0
　// ～終点
　CAL　w1 = l1 + ML/2
　LINE　w1,0, d,0
　// ターンバックル
　CAL　w1 = l1 - L/2
　CAL　w2 = W/2
　CAL　w3 = l1 + L/2
　CAL　w4 = W/2
　LINE　w1,w2,w3,w4
　CAL　w1 = l1 - L/2
　CAL　w2 =-W/2
　CAL　w3 = l1 + L/2
　CAL　w4 =-W/2
　LINE　w1,w2,w3,w4
　CAL　w1 = l1 - L/2
　CAL　w2 = 0
　CAL　w3 = W/2
　CAL　w4 = 0.5*PI
　CAL　w5 = 1.5*PI
　ARC　w1,w2,w3,w4,w5
　CAL　w1 = l1 + L/2
　CAL　w2 = 0
　CAL　w3 = W/2
　CAL　w4 = 1.5*PI
　CAL　w5 = 0.5*PI
　ARC　w1,w2,w3,w4,w5
　// 距離
　CAL　w1 = l1
　CAL　w2 = 0
　TEXT　w1,w2,MH,MW,0,5,d

を実行すると

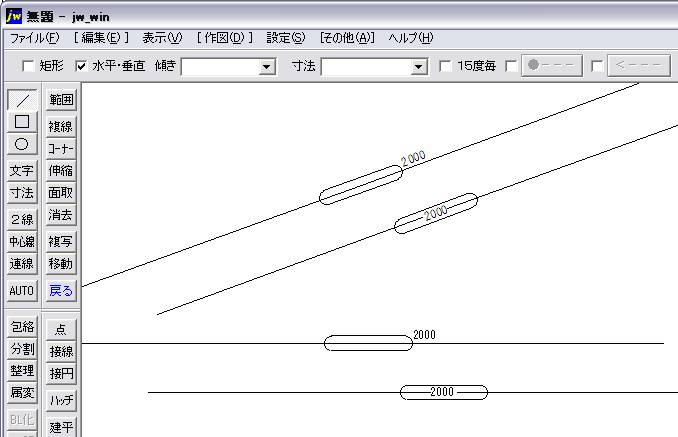

のようになって、Jw_cad で[貼付]をして、”文字も倍率”にすれば思惑通りになるだろう、と思いきや、文字は　ずれてしまうので、このままだと使えませんから、少し書き換えます。

// ターンバックル１
//
#VAR
　l1 = 1000　　　;*始点からの長さ
　d = 2000　　　;*全距離
　L = 250　　　　;*ターンバックルL
　W = 50　　　　;*ターンバックルW
　MH = 4　　　　;*文字高
　MW = 4　　　　;*文字幅(全角)
　MM = 0.5　　　;*文字マージン
　sc = 10　　　;*倍率(/縮尺)
　ii　　　// 文字数
　ML　　　// 文字分の長さ
　i
　w1
　w2
　w3
　w4
　w5
#DRAW
　CAL　ii = LENGTH(d)
　#IF (SetMojiWid == 0)
STRLEN ii,d
CAL　ii = ii + ii
　#END
　CAL　ML = ii*MW/2

　// 始点～
　LAYER　0
　PEN　2,1,0
　LINE　0,0, l1,0
　// ～終点
　LINE　l1,0, d,0
　// ターンバックル
　CAL　w1 = l1 - L/2
　CAL　w2 = W/2
　CAL　w3 = l1 + L/2
　CAL　w4 = W/2
　LINE　w1,w2,w3,w4
　CAL　w1 = l1 - L/2
　CAL　w2 =-W/2
　CAL　w3 = l1 + L/2
　CAL　w4 =-W/2
　LINE　w1,w2,w3,w4
　CAL　w1 = l1 - L/2
　CAL　w2 = 0
　CAL　w3 = W/2
　CAL　w4 = 0.5*PI
　CAL　w5 = 1.5*PI
　ARC　w1,w2,w3,w4,w5
　CAL　w1 = l1 + L/2
　CAL　w2 = 0
　CAL　w3 = W/2
　CAL　w4 = 1.5*PI
　CAL　w5 = 0.5*PI
　ARC　w1,w2,w3,w4,w5
　// 距離
　CAL　w1 = l1 + L/2 + W/2 + MM*sc + ML/2*sc
　CAL　w2 = MH/2*sc + MM*sc
　TEXT　w1,w2,MH,MW,0,5,d

// ターンバックル２
//
#VAR
　l1 = 1000　　　;*始点からの長さ
　d = 2000　　　;*全距離
　L = 250　　　　;*ターンバックルL
　W = 50　　　　;*ターンバックルW
　MH = 4　　　　;*文字高
　MW = 4　　　　;*文字幅(全角)
　MM = 0.5　　　;*文字マージン
　sc = 10　　　;*倍率(/縮尺)
　ii　　　// 文字数
　ML　　　// 文字分の空白部長さ
　i
　w1
　w2
　w3
　w4
　w5
#DRAW
　CAL　ii = LENGTH(d)
　#IF (SetMojiWid == 0)
STRLEN ii,d
CAL　ii = ii + ii
　#END
　CAL　ML = ii*MW/2*sc + MM*2*sc
　
　// 始点～
　LAYER　0
　PEN　2,1,0
　CAL　w1 = l1 - ML/2
　LINE　0,0, w1,0
　// ～終点
　CAL　w1 = l1 + ML/2
　LINE　w1,0, d,0
　// ターンバックル
　CAL　w1 = l1 - L/2
　CAL　w2 = W/2
　CAL　w3 = l1 + L/2
　CAL　w4 = W/2
　LINE　w1,w2,w3,w4
　CAL　w1 = l1 - L/2
　CAL　w2 =-W/2
　CAL　w3 = l1 + L/2
　CAL　w4 =-W/2
　LINE　w1,w2,w3,w4
　CAL　w1 = l1 - L/2
　CAL　w2 = 0
　CAL　w3 = W/2
　CAL　w4 = 0.5*PI
　CAL　w5 = 1.5*PI
　ARC　w1,w2,w3,w4,w5
　CAL　w1 = l1 + L/2
　CAL　w2 = 0
　CAL　w3 = W/2
　CAL　w4 = 1.5*PI
　CAL　w5 = 0.5*PI
　ARC　w1,w2,w3,w4,w5
　// 距離
　CAL　w1 = l1
　CAL　w2 = 0
　TEXT　w1,w2,MH,MW,0,5,d

Script!画面では文字が小さく見えてしまいますがまぁ仕方がありません。倍率には、縮尺が1/10の場合には「10」を、縮尺が1/100の場合には「100」を入れます。文字高・文字幅・文字マージンには図寸で入力します。Jw_cad での貼り付け時には、”文字も倍率”のチェックはオフにして下さい。TEXTコマンドでは配置モード：中中(5)で作図するようにします。

という感じです。レイヤや色・線種を個別に指定したければ、上記のその箇所で「LAYER」や「PEN」コマンドを書けば可能です。

2009年04月05日23:45

[JWW＋Script!] ＞＞＞＞な線？

という訳で取りあえず作ってみました。

// 飾り罫９　＞＞＞＞＞
// ----- 変数宣言 -----
#VAR
　L = 100　　;*全線長
　F =　10　　;*幅
　// 作業用変数
　sx　　　// 基本形状の横サイズ
　sy　　　// 基本形状の縦サイズ
　cn　　　// 基本形状を作図する個数
　sp　　　// 調整用空白部(片方のみ)
　c　　　 // カウンタ
　sl　　　// 基本形状作図位置(左中央)
　x0
　y0
　x1
　y1
　x2
　y2
// ----- 実行開始 -----
#DRAW
　CAL　sx = F
　CAL　sy = F
　CAL　cn = Int(L/sx)
　CAL　sp = (L - cn*sx)/2.0
　LAYER SetLineLay1　　// 外形線
　PEN SetLineCol1,SetLineLtp1,SetLineWid1

　CAL　c = 0
　CAL　sl = sp
*LOOP
　// 基本形状作図
　CAL　x0 = sl
　CAL　y0 = 0.0
　CAL　x1 = x0
　CAL　y1 = y0 + sy/2.0
　CAL　x2 = x0 + sx
　CAL　y2 = y0
　LINE x1,y1,x2,y2
　CAL　x1 = x2
　CAL　y1 = y2
　CAL　x2 = x0
　CAL　y2 = y0 - sy/2.0
　LINE x1,y1,x2,y2

　CAL　sl = sl + sx
　CAL　c = c + 1
　#IF (c < cn)
　　　#GOTO *LOOP
　#END

実行します。

[JWWクリップボード転送]をして、Jw_cad で[貼付]
20090405b

2009年03月04日22:11

[AFsoft-Script!+JWW] 自動調心ころ軸受

kisaさんのブログ
http://retour.web5.jp/blog2009/
で当方の「Script!」を利用して Jw_cad 上で作図を行うスクリプト
「自動調心ころ軸受」
が公開されました。

自動調心ころ軸受　作図スクリプト
記事で書いていた『自動調心ころ軸受』のスクリプトデータを公開しました。興味のある方は以下からどうぞ。
Self-aligning roller bearings sf v01.zip
データ等チェックしたつもりですが、何せ私のスクリプト作成経験が少なく不具合があるかも知れません。使用にあたっては自己責任の上で御利用下さい。
※作図された外形寸法を必ずチェックして下さい。
※簡略図示なので実際の製品の形状と異なります。

http://retour.web5.jp/blog2009/2009/03/post-56.html

2009年03月02日23:14

[AFsoft-Script!+JWW] 六角ボルト、ナット、座金２

kisaさんのブログ
http://retour.web5.jp/blog2009/
で当方の「Script!」を利用して Jw_cad 上で作図を行うスクリプト
「六角ボルト、ナット、座金類製図スクリプトv02」
更新されました。

2009.3.2　追記
六角穴付ボルトの追加と、リストの選択名を分かりやすくしました。

http://retour.web5.jp/blog2009/2009/02/v01.html

2009年02月26日21:56

[AFsoft-Script!+JWW] 六角ボルト、ナット、座金

kisaさんのブログ
http://retour.web5.jp/blog2009/
で当方の「Script!」を利用して Jw_cad 上で作図を行うスクリプト
「六角ボルト、ナット、座金類製図スクリプトv01」
が公開されました。

六角ボルト、ナット、座金類製図スクリプトv01
記事で書いていた『六角ボルト、ナット、座金類』のスクリプトデータを公開しました。興味のある方は以下からどうぞ。データ等チェックしたつもりですが不具合があるかも知れません。使用にあたっては自己責任の上で御利用下さい。

また、「深溝玉軸受製図スクリプト」が更新されました。

2009.2.26追記
6個の種類を1つのスクリプトで選択できるようにしました。

2009年02月25日22:23

[JWW+Script!] 面取り・丸め矩形の作図７

続きです。
面取り／丸め付き四角形の作図04を参照しながら、面取り／丸め付き四角形の作図07を修正します。面取りの場合のみ dd値の計算分を座標計算に含みます。そのため、marume指定→何番目か？(0,1,2)を保持する変数imの取得のあとに dd 計算を移動しています。それ以外は前回の「07」と同じです。

// 面取り／丸め付き四角形の作図08
// 面取り／丸め付き四角形の作図04/07改　ソリッド付
//　　※追加した面取は複線(オフセット)パターン、
//　　　丸めＲは間隔値分増減するバージョン
#LIST
　base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
　marume = "なし","面取り","丸め"
#VAR
　scol= 0　　　　　;*ソリッド任意色
　col = 1　　　　　;*線色
　typ = 1　　　　　;*線種
　wid = 0　　　　　;*線幅
　sx =100　　　　　;*幅
　sy =100　　　　　;*高さ
　ds = 10　　　　　;*間隔
　base = 中中　　　;*基準点
　marume = なし　　;*面取り／丸め指定
　mm = 10　　　　　;*面取量／丸めＲ
　ib
　gx
　gy
　dd
　kx
　ky
　im
　w1
　w2
　w3
　w4
　w5
　w6
　px1
　py1
　px2
　py2
　px3
　py3
　px4
　py4
　px5
　py5
　px6
　py6
　px7
　py7
　px8
　py8
　qx1
　qy1
　qx2
　qy2
　qx3
　qy3
　qx4
　qy4
　qx5
　qy5
　qx6
　qy6
　qx7
　qy7
　qx8
　qy8
#DRAW
　PEN　col,typ,wid
　CAL　gx = sx　　// gx,gyは外側サイズ
　CAL　gy = sy
　#IF (ds > 0)
　　CAL　gx = sx + ds*2
　　CAL　gy = sy + ds*2
　#END
　CHKITEM ib,base,base
　#IF (ib == 0)
　　CAL　kx = gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 1)
　　CAL　kx = 0
　　CAL　ky =-gy/2
　#END
　#IF (ib == 2)
　　CAL　kx =-gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 3)
　　CAL　kx = gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 4)
　　CAL　kx = 0
　　CAL　ky = 0
　#END
　#IF (ib == 5)
　　CAL　kx =-gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 6)
　　CAL　kx = gx/2
　　CAL　ky = gy/2
　#END
　#IF (ib == 7)
　　CAL　kx = 0
　　CAL　ky = gy/2
　#END
　#IF (ib == 8)
　　CAL　kx =-gx/2
　　CAL　ky = gy/2
　#END
　CHKITEM im,marume,marume
　CAL　dd = 0
　#IF (im == 1)
　　CAL　dd = ds/Tan(67.5/180*PI)
　#END
　#IF (im != 0)
　　#GOTO *N1
　#END
// ----- 四角 -----
　CAL　px1 = kx - sx/2
　CAL　py1 = ky - sy/2
　CAL　px2 = kx + sx/2
　CAL　py2 = ky + sy/2
　CAL　qx1 = kx - sx/2 - ds
　CAL　qy1 = ky - sy/2 - ds
　CAL　qx2 = kx + sx/2 + ds
　CAL　qy2 = ky + sy/2 + ds
　#IF (ds == 0)
　　4SOLID scol, px1,py1, px1,py2, px2,py2, px2,py1
　　BOX　px1,py1,px2,py2
　#ELSE
　　4SOLID scol, px1,py1, px1,py2, qx1,qy2, qx1,qy1
　　4SOLID scol, px1,py2, px2,py2, qx2,qy2, qx1,qy2
　　4SOLID scol, px2,py2, px2,py1, qx2,qy1, qx2,qy2
　　4SOLID scol, px2,py1, px1,py1, qx1,qy1, qx2,qy1
　　BOX　px1,py1,px2,py2
　　BOX　qx1,qy1,qx2,qy2
　#END

　#EXIT

// ----- 面取り・丸め付き四角 -----
*N1
　// --- 共通部分 ---
　CAL　px1 = kx - sx/2 + mm
　CAL　py1 = ky - sy/2
　CAL　px2 = kx - sx/2
　CAL　py2 = ky - sy/2 + mm
　CAL　px3 = kx - sx/2
　CAL　py3 = ky + sy/2 - mm
　CAL　px4 = kx - sx/2 + mm
　CAL　py4 = ky + sy/2
　CAL　px5 = kx + sx/2 - mm
　CAL　py5 = ky + sy/2
　CAL　px6 = kx + sx/2
　CAL　py6 = ky + sy/2 - mm
　CAL　px7 = kx + sx/2
　CAL　py7 = ky - sy/2 + mm
　CAL　px8 = kx + sx/2 - mm
　CAL　py8 = ky - sy/2

　CAL　qx1 = kx - sx/2 + mm - dd
　CAL　qy1 = ky - sy/2 - ds
　CAL　qx2 = kx - sx/2 - ds
　CAL　qy2 = ky - sy/2 + mm - dd
　CAL　qx3 = kx - sx/2 - ds
　CAL　qy3 = ky + sy/2 - mm + dd
　CAL　qx4 = kx - sx/2 + mm - dd
　CAL　qy4 = ky + sy/2 + ds
　CAL　qx5 = kx + sx/2 - mm + dd
　CAL　qy5 = ky + sy/2 + ds
　CAL　qx6 = kx + sx/2 + ds
　CAL　qy6 = ky + sy/2 - mm + dd
　CAL　qx7 = kx + sx/2 + ds
　CAL　qy7 = ky - sy/2 + mm - dd
　CAL　qx8 = kx + sx/2 - mm + dd
　CAL　qy8 = ky - sy/2 - ds

　#IF (im == 2)
　　#GOTO *N2
　#END

// ----- 面取り付き四角 -----
　#IF (ds == 0)
　　4SOLID scol, px1,py1, px2,py2, px3,py3, px4,py4
　　4SOLID scol, px1,py1, px4,py4, px5,py5, px8,py8
　　4SOLID scol, px5,py5, px6,py6, px7,py7, px8,py8
　#ELSE
　　4SOLID scol, px1,py1, px2,py2, qx2,qy2, qx1,qy1
　　4SOLID scol, px2,py2, px3,py3, qx3,qy3, qx2,qy2
　　4SOLID scol, px3,py3, px4,py4, qx4,qy4, qx3,qy3
　　4SOLID scol, px4,py4, px5,py5, qx5,qy5, qx4,qy4
　　4SOLID scol, px5,py5, px6,py6, qx6,qy6, qx5,qy5
　　4SOLID scol, px6,py6, px7,py7, qx7,qy7, qx6,qy6
　　4SOLID scol, px7,py7, px8,py8, qx8,qy8, qx7,qy7
　　4SOLID scol, px8,py8, px1,py1, qx1,qy1, qx8,qy8
　#END

　LINE　px1,py1, px2,py2
　LINE　px2,py2, px3,py3
　LINE　px3,py3, px4,py4
　LINE　px4,py4, px5,py5
　LINE　px5,py5, px6,py6
　LINE　px6,py6, px7,py7
　LINE　px7,py7, px8,py8
　LINE　px8,py8, px1,py1
　#IF (ds != 0)
　　LINE　qx1,qy1, qx2,qy2
　　LINE　qx2,qy2, qx3,qy3
　　LINE　qx3,qy3, qx4,qy4
　　LINE　qx4,qy4, qx5,qy5
　　LINE　qx5,qy5, qx6,qy6
　　LINE　qx6,qy6, qx7,qy7
　　LINE　qx7,qy7, qx8,qy8
　　LINE　qx8,qy8, qx1,qy1
　#END

　#EXIT

// ----- 丸め付き四角 -----
*N2
　CAL　w1 = 0
　CAL　w2 = 0.5*PI
　CAL　w3 = PI
　CAL　w4 = 1.5*PI
　CAL　w5 = mm
　CAL　w6 = mm + ds

　#IF (ds == 0)
　　4SOLID scol, px1,py1, px2,py2, px3,py3, px4,py4
　　4SOLID scol, px1,py1, px4,py4, px5,py5, px8,py8
　　4SOLID scol, px5,py5, px6,py6, px7,py7, px8,py8
　　YSOLID scol, px1,py2, w5,w5,0,w3,w4
　　YSOLID scol, px4,py3, w5,w5,0,w2,w3
　　YSOLID scol, px5,py6, w5,w5,0,w1,w2
　　YSOLID scol, px8,py7, w5,w5,0,w4,w1
　#ELSE
　　4SOLID scol, px2,py2, px3,py3, qx3,qy3, qx2,qy2
　　4SOLID scol, px4,py4, px5,py5, qx5,qy5, qx4,qy4
　　4SOLID scol, px6,py6, px7,py7, qx7,qy7, qx6,qy6
　　4SOLID scol, px8,py8, px1,py1, qx1,qy1, qx8,qy8
　　//
　　#IF (ds > 0)
　　　BSOLID scol, px1,py2, w6,w6,0, w3,w4, w5
　　　BSOLID scol, px4,py3, w6,w6,0, w2,w3, w5
　　　BSOLID scol, px5,py6, w6,w6,0, w1,w2, w5
　　　BSOLID scol, px8,py7, w6,w6,0, w4,w1, w5
　　#ELSE
　　　#IF (w6 > 0)
　　　　BSOLID scol, px1,py2, w5,w5,0, w3,w4, w6
　　　　BSOLID scol, px4,py3, w5,w5,0, w2,w3, w6
　　　　BSOLID scol, px5,py6, w5,w5,0, w1,w2, w6
　　　　BSOLID scol, px8,py7, w5,w5,0, w4,w1, w6
　　　#ELSE
　　　　PSOLID scol, px1,py2, w5,w5,0, w3,w4
　　　　PSOLID scol, px4,py3, w5,w5,0, w2,w3
　　　　PSOLID scol, px5,py6, w5,w5,0, w1,w2
　　　　PSOLID scol, px8,py7, w5,w5,0, w4,w1
　　　#END
　　#END
　#END

　LINE　px2,py2, px3,py3
　LINE　px4,py4, px5,py5
　LINE　px6,py6, px7,py7
　LINE　px8,py8, px1,py1
　ARC　px1,py2, w5,w3,w4
　ARC　px4,py3, w5,w2,w3
　ARC　px5,py6, w5,w1,w2
　ARC　px8,py7, w5,w4,w1
　#IF (ds != 0)
　　LINE　qx2,qy2, qx3,qy3
　　LINE　qx4,qy4, qx5,qy5
　　LINE　qx6,qy6, qx7,qy7
　　LINE　qx8,qy8, qx1,qy1
　　ARC　px1,py2, w6,w3,w4
　　ARC　px4,py3, w6,w2,w3
　　ARC　px5,py6, w6,w1,w2
　　ARC　px8,py7, w6,w4,w1
　#END

面取りを指定して実行します。
20090225g

丸めの指定は、前回 07版と同じく、下記のようになります。
20090225f

という訳で、以上です。こんな感じでしょうか？

Rといえば、そういえば以前、建築フォーラムでの会議室でも何か質疑応答があったような記憶がありますが・・・まぁい～か♪

2009年02月25日22:05

[JWW+Script!] 面取り・丸め矩形の作図６

続きです。
面取り／丸め付き四角形の作図03を修正しソリッド図形の作図を追加します。前回同様に各点座標を計算させてから作図させます。丸めの箇所は、同心円状となりますので円環ソリッド図形がそのまま利用出来ます。但し、間隔値がマイナスになる場合（内側に指定する場合）、更に内側の円弧が作図できない場合は円環ソリッドではなく扇形ソリッドを利用しないといけない、という事に注意します。

// 面取り／丸め付き四角形の作図07
// 面取り／丸め付き四角形の作図03改　ソリッド付
//　　※追加した面取量・丸めＲは間隔値分増減するバージョン
#LIST
　base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
　marume = "なし","面取り","丸め"
#VAR
　scol= 0　　　　　;*ソリッド任意色
　col = 1　　　　　;*線色
　typ = 1　　　　　;*線種
　wid = 0　　　　　;*線幅
　sx =100　　　　　;*幅
　sy =100　　　　　;*高さ
　ds = 10　　　　　;*間隔
　base = 中中　　　;*基準点
　marume = なし　　;*面取り／丸め指定
　mm = 10　　　　　;*面取量／丸めＲ
　ib
　gx
　gy
　kx
　ky
　im
　w1
　w2
　w3
　w4
　w5
　w6
　px1
　py1
　px2
　py2
　px3
　py3
　px4
　py4
　px5
　py5
　px6
　py6
　px7
　py7
　px8
　py8
　qx1
　qy1
　qx2
　qy2
　qx3
　qy3
　qx4
　qy4
　qx5
　qy5
　qx6
　qy6
　qx7
　qy7
　qx8
　qy8
#DRAW
　PEN　col,typ,wid
　CAL　gx = sx　　// gx,gyは外側サイズ
　CAL　gy = sy
　#IF (ds > 0)
　　CAL　gx = sx + ds*2
　　CAL　gy = sy + ds*2
　#END
　CHKITEM ib,base,base
　#IF (ib == 0)
　　CAL　kx = gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 1)
　　CAL　kx = 0
　　CAL　ky =-gy/2
　#END
　#IF (ib == 2)
　　CAL　kx =-gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 3)
　　CAL　kx = gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 4)
　　CAL　kx = 0
　　CAL　ky = 0
　#END
　#IF (ib == 5)
　　CAL　kx =-gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 6)
　　CAL　kx = gx/2
　　CAL　ky = gy/2
　#END
　#IF (ib == 7)
　　CAL　kx = 0
　　CAL　ky = gy/2
　#END
　#IF (ib == 8)
　　CAL　kx =-gx/2
　　CAL　ky = gy/2
　#END
　CHKITEM im,marume,marume
　#IF (im != 0)
　　#GOTO *N1
　#END
// ----- 四角 -----
　CAL　px1 = kx - sx/2
　CAL　py1 = ky - sy/2
　CAL　px2 = kx + sx/2
　CAL　py2 = ky + sy/2
　CAL　qx1 = kx - sx/2 - ds
　CAL　qy1 = ky - sy/2 - ds
　CAL　qx2 = kx + sx/2 + ds
　CAL　qy2 = ky + sy/2 + ds
　#IF (ds == 0)
　　4SOLID scol, px1,py1, px1,py2, px2,py2, px2,py1
　　BOX　px1,py1,px2,py2
　#ELSE
　　4SOLID scol, px1,py1, px1,py2, qx1,qy2, qx1,qy1
　　4SOLID scol, px1,py2, px2,py2, qx2,qy2, qx1,qy2
　　4SOLID scol, px2,py2, px2,py1, qx2,qy1, qx2,qy2
　　4SOLID scol, px2,py1, px1,py1, qx1,qy1, qx2,qy1
　　BOX　px1,py1,px2,py2
　　BOX　qx1,qy1,qx2,qy2
　#END

　#EXIT

// ----- 面取り・丸め付き四角 -----
*N1
　// --- 共通部分 ---
　CAL　px1 = kx - sx/2 + mm
　CAL　py1 = ky - sy/2
　CAL　px2 = kx - sx/2
　CAL　py2 = ky - sy/2 + mm
　CAL　px3 = kx - sx/2
　CAL　py3 = ky + sy/2 - mm
　CAL　px4 = kx - sx/2 + mm
　CAL　py4 = ky + sy/2
　CAL　px5 = kx + sx/2 - mm
　CAL　py5 = ky + sy/2
　CAL　px6 = kx + sx/2
　CAL　py6 = ky + sy/2 - mm
　CAL　px7 = kx + sx/2
　CAL　py7 = ky - sy/2 + mm
　CAL　px8 = kx + sx/2 - mm
　CAL　py8 = ky - sy/2

　CAL　qx1 = kx - sx/2 + mm
　CAL　qy1 = ky - sy/2 - ds
　CAL　qx2 = kx - sx/2 - ds
　CAL　qy2 = ky - sy/2 + mm
　CAL　qx3 = kx - sx/2 - ds
　CAL　qy3 = ky + sy/2 - mm
　CAL　qx4 = kx - sx/2 + mm
　CAL　qy4 = ky + sy/2 + ds
　CAL　qx5 = kx + sx/2 - mm
　CAL　qy5 = ky + sy/2 + ds
　CAL　qx6 = kx + sx/2 + ds
　CAL　qy6 = ky + sy/2 - mm
　CAL　qx7 = kx + sx/2 + ds
　CAL　qy7 = ky - sy/2 + mm
　CAL　qx8 = kx + sx/2 - mm
　CAL　qy8 = ky - sy/2 - ds

　#IF (im == 2)
　　#GOTO *N2
　#END

// ----- 面取り付き四角 -----
　#IF (ds == 0)
　　4SOLID scol, px1,py1, px2,py2, px3,py3, px4,py4
　　4SOLID scol, px1,py1, px4,py4, px5,py5, px8,py8
　　4SOLID scol, px5,py5, px6,py6, px7,py7, px8,py8
　#ELSE
　　4SOLID scol, px1,py1, px2,py2, qx2,qy2, qx1,qy1
　　4SOLID scol, px2,py2, px3,py3, qx3,qy3, qx2,qy2
　　4SOLID scol, px3,py3, px4,py4, qx4,qy4, qx3,qy3
　　4SOLID scol, px4,py4, px5,py5, qx5,qy5, qx4,qy4
　　4SOLID scol, px5,py5, px6,py6, qx6,qy6, qx5,qy5
　　4SOLID scol, px6,py6, px7,py7, qx7,qy7, qx6,qy6
　　4SOLID scol, px7,py7, px8,py8, qx8,qy8, qx7,qy7
　　4SOLID scol, px8,py8, px1,py1, qx1,qy1, qx8,qy8
　#END

　LINE　px1,py1, px2,py2
　LINE　px2,py2, px3,py3
　LINE　px3,py3, px4,py4
　LINE　px4,py4, px5,py5
　LINE　px5,py5, px6,py6
　LINE　px6,py6, px7,py7
　LINE　px7,py7, px8,py8
　LINE　px8,py8, px1,py1
　#IF (ds != 0)
　　LINE　qx1,qy1, qx2,qy2
　　LINE　qx2,qy2, qx3,qy3
　　LINE　qx3,qy3, qx4,qy4
　　LINE　qx4,qy4, qx5,qy5
　　LINE　qx5,qy5, qx6,qy6
　　LINE　qx6,qy6, qx7,qy7
　　LINE　qx7,qy7, qx8,qy8
　　LINE　qx8,qy8, qx1,qy1
　#END

　#EXIT

// ----- 丸め付き四角 -----
*N2
　CAL　w1 = 0
　CAL　w2 = 0.5*PI
　CAL　w3 = PI
　CAL　w4 = 1.5*PI
　CAL　w5 = mm
　CAL　w6 = mm + ds

　#IF (ds == 0)
　　4SOLID scol, px1,py1, px2,py2, px3,py3, px4,py4
　　4SOLID scol, px1,py1, px4,py4, px5,py5, px8,py8
　　4SOLID scol, px5,py5, px6,py6, px7,py7, px8,py8
　　YSOLID scol, px1,py2, w5,w5,0,w3,w4
　　YSOLID scol, px4,py3, w5,w5,0,w2,w3
　　YSOLID scol, px5,py6, w5,w5,0,w1,w2
　　YSOLID scol, px8,py7, w5,w5,0,w4,w1
　#ELSE
　　4SOLID scol, px2,py2, px3,py3, qx3,qy3, qx2,qy2
　　4SOLID scol, px4,py4, px5,py5, qx5,qy5, qx4,qy4
　　4SOLID scol, px6,py6, px7,py7, qx7,qy7, qx6,qy6
　　4SOLID scol, px8,py8, px1,py1, qx1,qy1, qx8,qy8
　　//
　　#IF (ds > 0)
　　　BSOLID scol, px1,py2, w6,w6,0, w3,w4, w5
　　　BSOLID scol, px4,py3, w6,w6,0, w2,w3, w5
　　　BSOLID scol, px5,py6, w6,w6,0, w1,w2, w5
　　　BSOLID scol, px8,py7, w6,w6,0, w4,w1, w5
　　#ELSE
　　　#IF (w6 > 0)
　　　　BSOLID scol, px1,py2, w5,w5,0, w3,w4, w6
　　　　BSOLID scol, px4,py3, w5,w5,0, w2,w3, w6
　　　　BSOLID scol, px5,py6, w5,w5,0, w1,w2, w6
　　　　BSOLID scol, px8,py7, w5,w5,0, w4,w1, w6
　　　#ELSE
　　　　PSOLID scol, px1,py2, w5,w5,0, w3,w4
　　　　PSOLID scol, px4,py3, w5,w5,0, w2,w3
　　　　PSOLID scol, px5,py6, w5,w5,0, w1,w2
　　　　PSOLID scol, px8,py7, w5,w5,0, w4,w1
　　　#END
　　#END
　#END

　LINE　px2,py2, px3,py3
　LINE　px4,py4, px5,py5
　LINE　px6,py6, px7,py7
　LINE　px8,py8, px1,py1
　ARC　px1,py2, w5,w3,w4
　ARC　px4,py3, w5,w2,w3
　ARC　px5,py6, w5,w1,w2
　ARC　px8,py7, w5,w4,w1
　#IF (ds != 0)
　　LINE　qx2,qy2, qx3,qy3
　　LINE　qx4,qy4, qx5,qy5
　　LINE　qx6,qy6, qx7,qy7
　　LINE　qx8,qy8, qx1,qy1
　　ARC　px1,py2, w6,w3,w4
　　ARC　px4,py3, w6,w2,w3
　　ARC　px5,py6, w6,w1,w2
　　ARC　px8,py7, w6,w4,w1
　#END

実行しますと下記のような画面が表示されます。
20090225d

面取りの指定を行い実行します。
20090225e

丸めの指定を行い実行します。
20090225f

2009年02月25日09:00

[JWW+Script!] 面取り・丸め矩形の作図５

続きです。
面取り／丸め付き四角形の作図02を修正しソリッド図形の作図を追加します。各点の座標を計算してから作図するようにしています。丸めＲ部分は、同じＲがスライド移動状態になっているため円環ソリッドは使えません。また、間隔値が狭い場合を考えると円外ソリッドも使えません。内部を白ソリッドで埋めてしまう手法もありますが、この手法を取りたくないパターンも多いと思われますので（ソリッド最初に作図をしない場合等）それも使いません。という訳で、Ｒ部分は線分で分解すると考えて四角形ソリッドを分割数の分だけ作図する、という手法を取ります。内側・外側とも内接多角形状態とします。そのため作図には少々時間が掛かります。

// 面取り／丸め付き四角形の作図06
// 面取り／丸め付き四角形の作図02改　ソリッド付
//　　※外側と内側の面取量・丸めＲは同じ値のバージョン
#LIST
　base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
　marume = "なし","面取り","丸め"
#VAR
　scol= 0　　　　　;*ソリッド任意色
　col = 1　　　　　;*線色
　typ = 1　　　　　;*線種
　wid = 0　　　　　;*線幅
　sx =100　　　　　;*幅
　sy =100　　　　　;*高さ
　ds = 10　　　　　;*間隔
　base = 中中　　　;*基準点
　marume = なし　　;*面取り／丸め指定
　mm = 10　　　　　;*面取量／丸めＲ
　rn =　8　　　　　;*丸めＲ部分の分割数
　i
　ib
　gx
　gy
　kx
　ky
　im
　w1
　w2
　w3
　w4
　w5
　w6
　px1
　py1
　px2
　py2
　px3
　py3
　px4
　py4
　px5
　py5
　px6
　py6
　px7
　py7
　px8
　py8
　qx1
　qy1
　qx2
　qy2
　qx3
　qy3
　qx4
　qy4
　qx5
　qy5
　qx6
　qy6
　qx7
　qy7
　qx8
　qy8
　wx1
　wy1
　wx2
　wy2
　wx3
　wy3
　wx4
　wy4
#DRAW
　PEN　col,typ,wid
　CAL　gx = sx　　// gx,gyは外側サイズ
　CAL　gy = sy
　#IF (ds > 0)
　　CAL　gx = sx + ds*2
　　CAL　gy = sy + ds*2
　#END
　CHKITEM ib,base,base
　#IF (ib == 0)
　　CAL　kx = gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 1)
　　CAL　kx = 0
　　CAL　ky =-gy/2
　#END
　#IF (ib == 2)
　　CAL　kx =-gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 3)
　　CAL　kx = gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 4)
　　CAL　kx = 0
　　CAL　ky = 0
　#END
　#IF (ib == 5)
　　CAL　kx =-gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 6)
　　CAL　kx = gx/2
　　CAL　ky = gy/2
　#END
　#IF (ib == 7)
　　CAL　kx = 0
　　CAL　ky = gy/2
　#END
　#IF (ib == 8)
　　CAL　kx =-gx/2
　　CAL　ky = gy/2
　#END
　CHKITEM im,marume,marume
　#IF (im != 0)
　　#GOTO *N1
　#END
// ----- 四角 -----
　CAL　px1 = kx - sx/2
　CAL　py1 = ky - sy/2
　CAL　px2 = kx + sx/2
　CAL　py2 = ky + sy/2
　CAL　qx1 = kx - sx/2 - ds
　CAL　qy1 = ky - sy/2 - ds
　CAL　qx2 = kx + sx/2 + ds
　CAL　qy2 = ky + sy/2 + ds
　#IF (ds == 0)
　　4SOLID scol, px1,py1, px1,py2, px2,py2, px2,py1
　　BOX　px1,py1,px2,py2
　#ELSE
　　4SOLID scol, px1,py1, px1,py2, qx1,qy2, qx1,qy1
　　4SOLID scol, px1,py2, px2,py2, qx2,qy2, qx1,qy2
　　4SOLID scol, px2,py2, px2,py1, qx2,qy1, qx2,qy2
　　4SOLID scol, px2,py1, px1,py1, qx1,qy1, qx2,qy1
　　BOX　px1,py1,px2,py2
　　BOX　qx1,qy1,qx2,qy2
　#END

　#EXIT

// ----- 面取り・丸め付き四角 -----
*N1
　// --- 共通部分 ---
　CAL　px1 = kx - sx/2 + mm
　CAL　py1 = ky - sy/2
　CAL　px2 = kx - sx/2
　CAL　py2 = ky - sy/2 + mm
　CAL　px3 = kx - sx/2
　CAL　py3 = ky + sy/2 - mm
　CAL　px4 = kx - sx/2 + mm
　CAL　py4 = ky + sy/2
　CAL　px5 = kx + sx/2 - mm
　CAL　py5 = ky + sy/2
　CAL　px6 = kx + sx/2
　CAL　py6 = ky + sy/2 - mm
　CAL　px7 = kx + sx/2
　CAL　py7 = ky - sy/2 + mm
　CAL　px8 = kx + sx/2 - mm
　CAL　py8 = ky - sy/2

　CAL　qx1 = kx - sx/2 - ds + mm
　CAL　qy1 = ky - sy/2 - ds
　CAL　qx2 = kx - sx/2 - ds
　CAL　qy2 = ky - sy/2 - ds + mm
　CAL　qx3 = kx - sx/2 - ds
　CAL　qy3 = ky + sy/2 + ds - mm
　CAL　qx4 = kx - sx/2 - ds + mm
　CAL　qy4 = ky + sy/2 + ds
　CAL　qx5 = kx + sx/2 + ds - mm
　CAL　qy5 = ky + sy/2 + ds
　CAL　qx6 = kx + sx/2 + ds
　CAL　qy6 = ky + sy/2 + ds - mm
　CAL　qx7 = kx + sx/2 + ds
　CAL　qy7 = ky - sy/2 - ds + mm
　CAL　qx8 = kx + sx/2 + ds - mm
　CAL　qy8 = ky - sy/2 - ds

　#IF (im == 2)
　　#GOTO *N2
　#END

// ----- 面取り付き四角 -----
　#IF (ds == 0)
　　4SOLID scol, px1,py1, px2,py2, px3,py3, px4,py4
　　4SOLID scol, px1,py1, px4,py4, px5,py5, px8,py8
　　4SOLID scol, px5,py5, px6,py6, px7,py7, px8,py8
　#ELSE
　　4SOLID scol, px1,py1, px2,py2, qx2,qy2, qx1,qy1
　　4SOLID scol, px2,py2, px3,py3, qx3,qy3, qx2,qy2
　　4SOLID scol, px3,py3, px4,py4, qx4,qy4, qx3,qy3
　　4SOLID scol, px4,py4, px5,py5, qx5,qy5, qx4,qy4
　　4SOLID scol, px5,py5, px6,py6, qx6,qy6, qx5,qy5
　　4SOLID scol, px6,py6, px7,py7, qx7,qy7, qx6,qy6
　　4SOLID scol, px7,py7, px8,py8, qx8,qy8, qx7,qy7
　　4SOLID scol, px8,py8, px1,py1, qx1,qy1, qx8,qy8
　#END

　LINE　px1,py1, px2,py2
　LINE　px2,py2, px3,py3
　LINE　px3,py3, px4,py4
　LINE　px4,py4, px5,py5
　LINE　px5,py5, px6,py6
　LINE　px6,py6, px7,py7
　LINE　px7,py7, px8,py8
　LINE　px8,py8, px1,py1
　#IF (ds != 0)
　　LINE　qx1,qy1, qx2,qy2
　　LINE　qx2,qy2, qx3,qy3
　　LINE　qx3,qy3, qx4,qy4
　　LINE　qx4,qy4, qx5,qy5
　　LINE　qx5,qy5, qx6,qy6
　　LINE　qx6,qy6, qx7,qy7
　　LINE　qx7,qy7, qx8,qy8
　　LINE　qx8,qy8, qx1,qy1
　#END

　#EXIT

// ----- 丸め付き四角 -----
*N2
　CAL　w1 = 0
　CAL　w2 = 0.5*PI
　CAL　w3 = PI
　CAL　w4 = 1.5*PI
　CAL　w5 = mm

　#IF (ds == 0)
　　4SOLID scol, px1,py1, px2,py2, px3,py3, px4,py4
　　4SOLID scol, px1,py1, px4,py4, px5,py5, px8,py8
　　4SOLID scol, px5,py5, px6,py6, px7,py7, px8,py8
　　YSOLID scol, px1,py2, w5,w5,0,w3,w4
　　YSOLID scol, px4,py3, w5,w5,0,w2,w3
　　YSOLID scol, px5,py6, w5,w5,0,w1,w2
　　YSOLID scol, px8,py7, w5,w5,0,w4,w1
　#ELSE
　　// 4SOLID scol, px1,py1, px2,py2, qx2,qy2, qx1,qy1
　　4SOLID scol, px2,py2, px3,py3, qx3,qy3, qx2,qy2
　　// 4SOLID scol, px3,py3, px4,py4, qx4,qy4, qx3,qy3
　　4SOLID scol, px4,py4, px5,py5, qx5,qy5, qx4,qy4
　　// 4SOLID scol, px5,py5, px6,py6, qx6,qy6, qx5,qy5
　　4SOLID scol, px6,py6, px7,py7, qx7,qy7, qx6,qy6
　　// 4SOLID scol, px7,py7, px8,py8, qx8,qy8, qx7,qy7
　　4SOLID scol, px8,py8, px1,py1, qx1,qy1, qx8,qy8
　　//
　　CAL　i = 0
　　CAL　w6 = w3
　　CAL　wx1 = px1 + w5*Cos(w6)
　　CAL　wy1 = py2 + w5*Sin(w6)
　　CAL　wx2 = qx1 + w5*Cos(w6)
　　CAL　wy2 = qy2 + w5*Sin(w6)
　　#WHILE (i < rn)
　　　CAL　w6 = w6 + 0.5*PI/rn
　　　CAL　wx3 = px1 + w5*Cos(w6)
　　　CAL　wy3 = py2 + w5*Sin(w6)
　　　CAL　wx4 = qx1 + w5*Cos(w6)
　　　CAL　wy4 = qy2 + w5*Sin(w6)
　　　4SOLID scol, wx1,wy1, wx2,wy2, wx4,wy4, wx3,wy3
　　　CAL　wx1 = wx3
　　　CAL　wy1 = wy3
　　　CAL　wx2 = wx4
　　　CAL　wy2 = wy4
　　　CAL　i = i + 1
　　#END
　　//
　　CAL　i = 0
　　CAL　w6 = w2
　　CAL　wx1 = px4 + w5*Cos(w6)
　　CAL　wy1 = py3 + w5*Sin(w6)
　　CAL　wx2 = qx4 + w5*Cos(w6)
　　CAL　wy2 = qy3 + w5*Sin(w6)
　　#WHILE (i < rn)
　　　CAL　w6 = w6 + 0.5*PI/rn
　　　CAL　wx3 = px4 + w5*Cos(w6)
　　　CAL　wy3 = py3 + w5*Sin(w6)
　　　CAL　wx4 = qx4 + w5*Cos(w6)
　　　CAL　wy4 = qy3 + w5*Sin(w6)
　　　4SOLID scol, wx1,wy1, wx2,wy2, wx4,wy4, wx3,wy3
　　　CAL　wx1 = wx3
　　　CAL　wy1 = wy3
　　　CAL　wx2 = wx4
　　　CAL　wy2 = wy4
　　　CAL　i = i + 1
　　#END
　　//
　　CAL　i = 0
　　CAL　w6 = w1
　　CAL　wx1 = px5 + w5*Cos(w6)
　　CAL　wy1 = py6 + w5*Sin(w6)
　　CAL　wx2 = qx5 + w5*Cos(w6)
　　CAL　wy2 = qy6 + w5*Sin(w6)
　　#WHILE (i < rn)
　　　CAL　w6 = w6 + 0.5*PI/rn
　　　CAL　wx3 = px5 + w5*Cos(w6)
　　　CAL　wy3 = py6 + w5*Sin(w6)
　　　CAL　wx4 = qx5 + w5*Cos(w6)
　　　CAL　wy4 = qy6 + w5*Sin(w6)
　　　4SOLID scol, wx1,wy1, wx2,wy2, wx4,wy4, wx3,wy3
　　　CAL　wx1 = wx3
　　　CAL　wy1 = wy3
　　　CAL　wx2 = wx4
　　　CAL　wy2 = wy4
　　　CAL　i = i + 1
　　#END
　　//
　　CAL　i = 0
　　CAL　w6 = w4
　　CAL　wx1 = px8 + w5*Cos(w6)
　　CAL　wy1 = py7 + w5*Sin(w6)
　　CAL　wx2 = qx8 + w5*Cos(w6)
　　CAL　wy2 = qy7 + w5*Sin(w6)
　　#WHILE (i < rn)
　　　CAL　w6 = w6 + 0.5*PI/rn
　　　CAL　wx3 = px8 + w5*Cos(w6)
　　　CAL　wy3 = py7 + w5*Sin(w6)
　　　CAL　wx4 = qx8 + w5*Cos(w6)
　　　CAL　wy4 = qy7 + w5*Sin(w6)
　　　4SOLID scol, wx1,wy1, wx2,wy2, wx4,wy4, wx3,wy3
　　　CAL　wx1 = wx3
　　　CAL　wy1 = wy3
　　　CAL　wx2 = wx4
　　　CAL　wy2 = wy4
　　　CAL　i = i + 1
　　#END
　#END

　LINE　px2,py2, px3,py3
　LINE　px4,py4, px5,py5
　LINE　px6,py6, px7,py7
　LINE　px8,py8, px1,py1
　ARC　px1,py2, w5,w3,w4
　ARC　px4,py3, w5,w2,w3
　ARC　px5,py6, w5,w1,w2
　ARC　px8,py7, w5,w4,w1
　#IF (ds != 0)
　　LINE　qx2,qy2, qx3,qy3
　　LINE　qx4,qy4, qx5,qy5
　　LINE　qx6,qy6, qx7,qy7
　　LINE　qx8,qy8, qx1,qy1
　　ARC　qx1,qy2, w5,w3,w4
　　ARC　qx4,qy3, w5,w2,w3
　　ARC　qx5,qy6, w5,w1,w2
　　ARC　qx8,qy7, w5,w4,w1
　#END

実行します。

面取りします。

丸めします。

2009年02月25日05:06

[JWW+Script!] 面取り・丸め矩形の作図４

続きです。
今度は、ソリッド図形を追加したものです。
先にソリッド図形を作図してから線等を作図していますので、作図タイミングの問題で面取り・丸め共有部分というのはバラしています。

// 面取り／丸め付き四角形の作図05
// 面取り／丸め付き四角形の作図01改　ソリッド付
#LIST
　base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
　marume = "なし","面取り","丸め"
#VAR
　scol = 0　　　　;*ソリッド任意色
　col = 1　　　　　;*線色
　typ = 1　　　　　;*線種
　wid = 0　　　　　;*線幅
　sx =100　　　　　;*幅
　sy =100　　　　　;*高さ
　base = 中中　　　;*基準点
　marume = なし　　;*面取り／丸め指定
　mm = 10　　　　　;*面取量／丸めＲ
　ib
　kx
　ky
　im
　w1
　w2
　w3
　w4
　w5
　w6
　w7
　w8
#DRAW
　PEN　col,typ,wid
　CHKITEM ib,base,base
　#IF (ib == 0)
　　CAL　kx = sx/2
　　CAL　ky =-sy/2
　#END
　#IF (ib == 1)
　　CAL　kx = 0
　　CAL　ky =-sy/2
　#END
　#IF (ib == 2)
　　CAL　kx =-sx/2
　　CAL　ky =-sy/2
　#END
　#IF (ib == 3)
　　CAL　kx = sx/2
　　CAL　ky = 0
　#END
　#IF (ib == 4)
　　CAL　kx = 0
　　CAL　ky = 0
　#END
　#IF (ib == 5)
　　CAL　kx =-sx/2
　　CAL　ky = 0
　#END
　#IF (ib == 6)
　　CAL　kx = sx/2
　　CAL　ky = sy/2
　#END
　#IF (ib == 7)
　　CAL　kx = 0
　　CAL　ky = sy/2
　#END
　#IF (ib == 8)
　　CAL　kx =-sx/2
　　CAL　ky = sy/2
　#END
　CHKITEM im,marume,marume
　#IF (im == 1)
　　#GOTO *N1
　#END
　#IF (im == 2)
　　#GOTO *N2
　#END
// ----- 四角 -----
　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2
　4SOLID scol,w1,w2,w1,w4,w3,w4,w3,w2
　BOX　w1,w2,w3,w4

　#EXIT

// ----- 面取り付き四角 -----
*N1
　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky + sy/2
　CAL　w5 = kx + sx/2 - mm
　CAL　w6 = ky + sy/2
　CAL　w7 = kx + sx/2
　CAL　w8 = ky + sy/2 - mm
　4SOLID scol,w1,w2,w3,w4,w5,w6,w7,w8　　// 上部台形
　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2 - mm
　4SOLID scol,w1,w2,w1,w4,w3,w4,w3,w2　　// 中央長方形
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky - sy/2
　CAL　w3 = kx - sx/2
　CAL　w4 = ky - sy/2 + mm
　CAL　w5 = kx + sx/2
　CAL　w6 = ky - sy/2 + mm
　CAL　w7 = kx + sx/2 - mm
　CAL　w8 = ky - sy/2
　4SOLID scol,w1,w2,w3,w4,w5,w6,w7,w8　　// 下部台形

　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2 - mm
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 上線

　CAL　w2 = ky - sy/2
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 下線

　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = w1
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 左線

　CAL　w1 = kx + sx/2
　CAL　w3 = w1
　LINE　w1,w2,w3,w4　　// 右線

　// --- 面取り部 ---
　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky + sy/2
　LINE　w1,w2,w3,w4　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2 - mm
　LINE　w1,w2,w3,w4　　// 右上

　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky - sy/2
　LINE　w1,w2,w3,w4　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 右下

　#EXIT

// ----- 丸め付き四角 -----
*N2
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky + sy/2
　CAL　w5 = kx + sx/2 - mm
　CAL　w6 = ky + sy/2
　CAL　w7 = kx + sx/2 - mm
　CAL　w8 = ky + sy/2 - mm
　4SOLID scol,w1,w2,w3,w4,w5,w6,w7,w8　　// 上部長方形
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 90/180*PI
　CAL　w5 = 180/180*PI
　PSOLID scol,w1,w2,w3,w3,0,w4,w5　　// 左上
　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 0/180*PI
　CAL　w5 = 90/180*PI
　PSOLID scol,w1,w2,w3,w3,0,w4,w5　　// 右上
　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2 - mm
　4SOLID scol,w1,w2,w1,w4,w3,w4,w3,w2　　// 中央長方形
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky - sy/2
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky - sy/2 + mm
　CAL　w5 = kx + sx/2 - mm
　CAL　w6 = ky - sy/2 + mm
　CAL　w7 = kx + sx/2 - mm
　CAL　w8 = ky - sy/2
　4SOLID scol,w1,w2,w3,w4,w5,w6,w7,w8　　// 下部長方形
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 180/180*PI
　CAL　w5 = 270/180*PI
　PSOLID scol,w1,w2,w3,w3,0,w4,w5　　// 左下
　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 270/180*PI
　CAL　w5 = 0
　PSOLID scol,w1,w2,w3,w3,0,w4,w5　　// 右下

　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2 - mm
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 上線

　CAL　w2 = ky - sy/2
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 下線

　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = w1
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 左線

　CAL　w1 = kx + sx/2
　CAL　w3 = w1
　LINE　w1,w2,w3,w4　　// 右線

　// --- 丸め部 ---
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 90/180*PI
　CAL　w5 = 180/180*PI
　ARC　w1,w2,w3,w4,w5　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 0/180*PI
　CAL　w5 = 90/180*PI
　ARC　w1,w2,w3,w4,w5　　// 右上

　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 180/180*PI
　CAL　w5 = 270/180*PI
　ARC　w1,w2,w3,w4,w5　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 270/180*PI
　CAL　w5 = 0
　ARC　w1,w2,w3,w4,w5　　// 右下

実行します。

面取りします。

丸めします。

2009年02月25日04:30

[JWW+Script!] 面取り・丸め矩形の作図３

続きです。

Jw_cad での矩形コマンドでの面取り付き矩形は、先の02・03パターンではなく、複線（オフセット）的な作図が行われています。ただ、オフセット機能に相当するようなコードを書くのが手間なので、計算で求めます。
20090224j

ds=10の場合は、10/Tan(67.5/180*PI)＝4.14213562373098 で
Jw_cad で作図したものと同じになりますから大丈夫でしょう。

// 面取り／丸め付き四角形の作図04
//　　※追加した面取は複線(オフセット)パターン、
//　　　丸めＲは間隔値分増減するバージョン
#LIST
　base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
　marume = "なし","面取り","丸め"
#VAR
　col = 1　　　　　;*線色
　typ = 1　　　　　;*線種
　wid = 0　　　　　;*線幅
　sx =100　　　　　;*幅
　sy =100　　　　　;*高さ
　ds = 10　　　　　;*間隔
　base = 中中　　　;*基準点
　marume = なし　　;*面取り／丸め指定
　mm = 10　　　　　;*面取量／丸めＲ
　ib
　gx
　gy
　dd
　kx
　ky
　im
　w1
　w2
　w3
　w4
　w5
#DRAW
　PEN　col,typ,wid
　CAL　gx = sx　　// gx,gyは外側サイズ
　CAL　gy = sy
　#IF (ds > 0)
　　CAL　gx = sx + ds*2
　　CAL　gy = sy + ds*2
　#END
　CAL　dd = ds/Tan(67.5/180*PI)
　CHKITEM ib,base,base
　#IF (ib == 0)
　　CAL　kx = gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 1)
　　CAL　kx = 0
　　CAL　ky =-gy/2
　#END
　#IF (ib == 2)
　　CAL　kx =-gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 3)
　　CAL　kx = gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 4)
　　CAL　kx = 0
　　CAL　ky = 0
　#END
　#IF (ib == 5)
　　CAL　kx =-gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 6)
　　CAL　kx = gx/2
　　CAL　ky = gy/2
　#END
　#IF (ib == 7)
　　CAL　kx = 0
　　CAL　ky = gy/2
　#END
　#IF (ib == 8)
　　CAL　kx =-gx/2
　　CAL　ky = gy/2
　#END
　CHKITEM im,marume,marume
　#IF (im != 0)
　　#GOTO *N1
　#END
// ----- 四角 -----
　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2
　BOX　w1,w2,w3,w4

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky + sy/2 + ds
　　BOX　w1,w2,w3,w4
　#END

　#EXIT

// ----- 面取り・丸め付き四角 -----
*N1
　// --- 共通部分 ---
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2 - mm
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 上線

　CAL　w2 = ky - sy/2
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 下線

　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = w1
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 左線

　CAL　w1 = kx + sx/2
　CAL　w3 = w1
　LINE　w1,w2,w3,w4　　// 右線

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 + mm - dd
　　CAL　w2 = ky + sy/2 + ds
　　CAL　w3 = kx + sx/2 - mm + dd
　　CAL　w4 = w2
　　LINE　w1,w2,w3,w4　　// 上線
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w4 = w2
　　LINE　w1,w2,w3,w4　　// 下線
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky + sy/2 - mm + dd
　　CAL　w3 = w1
　　CAL　w4 = ky - sy/2 + mm - dd
　　LINE　w1,w2,w3,w4　　// 左線
　　CAL　w1 = kx + sx/2 + ds
　　CAL　w3 = w1
　　LINE　w1,w2,w3,w4　　// 右線
　#END

　#IF (im == 2)
　　#GOTO *N2
　#END

　// --- 面取り部 ---
　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky + sy/2
　LINE　w1,w2,w3,w4　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2 - mm
　LINE　w1,w2,w3,w4　　// 右上

　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky - sy/2
　LINE　w1,w2,w3,w4　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 右下

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky + sy/2 - mm + dd
　　CAL　w3 = kx - sx/2 + mm - dd
　　CAL　w4 = ky + sy/2 + ds
　　LINE　w1,w2,w3,w4　　// 左上
　　CAL　w1 = kx + sx/2 - mm + dd
　　CAL　w2 = ky + sy/2 + ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky + sy/2 - mm + dd
　　LINE　w1,w2,w3,w4　　// 右上
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky - sy/2 + mm - dd
　　CAL　w3 = kx - sx/2 + mm - dd
　　CAL　w4 = ky - sy/2 - ds
　　LINE　w1,w2,w3,w4　　// 左下
　　CAL　w1 = kx + sx/2 - mm + dd
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky - sy/2 + mm - dd
　　LINE　w1,w2,w3,w4　　// 右下
　#END

面取りにして実行します。
20090224k

2009年02月25日03:52

[JWW+Script!] 面取り・丸め矩形の作図２

続きです。

次は、面取り量・丸めＲが変動するパターンです。

// 面取り／丸め付き四角形の作図03
//　　※追加した面取量・丸めＲは間隔値分増減するバージョン
#LIST
　base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
　marume = "なし","面取り","丸め"
#VAR
　col = 1　　　　　;*線色
　typ = 1　　　　　;*線種
　wid = 0　　　　　;*線幅
　sx =100　　　　　;*幅
　sy =100　　　　　;*高さ
　ds = 10　　　　　;*間隔
　base = 中中　　　;*基準点
　marume = なし　　;*面取り／丸め指定
　mm = 10　　　　　;*面取量／丸めＲ
　ib
　gx
　gy
　kx
　ky
　im
　w1
　w2
　w3
　w4
　w5
#DRAW
　PEN　col,typ,wid
　CAL　gx = sx　　// gx,gyは外側サイズ
　CAL　gy = sy
　#IF (ds > 0)
　　CAL　gx = sx + ds*2
　　CAL　gy = sy + ds*2
　#END
　CHKITEM ib,base,base
　#IF (ib == 0)
　　CAL　kx = gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 1)
　　CAL　kx = 0
　　CAL　ky =-gy/2
　#END
　#IF (ib == 2)
　　CAL　kx =-gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 3)
　　CAL　kx = gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 4)
　　CAL　kx = 0
　　CAL　ky = 0
　#END
　#IF (ib == 5)
　　CAL　kx =-gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 6)
　　CAL　kx = gx/2
　　CAL　ky = gy/2
　#END
　#IF (ib == 7)
　　CAL　kx = 0
　　CAL　ky = gy/2
　#END
　#IF (ib == 8)
　　CAL　kx =-gx/2
　　CAL　ky = gy/2
　#END
　CHKITEM im,marume,marume
　#IF (im != 0)
　　#GOTO *N1
　#END
// ----- 四角 -----
　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2
　BOX　w1,w2,w3,w4

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky + sy/2 + ds
　　BOX　w1,w2,w3,w4
　#END

　#EXIT

// ----- 面取り・丸め付き四角 -----
*N1
　// --- 共通部分 ---
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2 - mm
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 上線

　CAL　w2 = ky - sy/2
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 下線

　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = w1
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 左線

　CAL　w1 = kx + sx/2
　CAL　w3 = w1
　LINE　w1,w2,w3,w4　　// 右線

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 + mm
　　CAL　w2 = ky + sy/2 + ds
　　CAL　w3 = kx + sx/2 - mm
　　CAL　w4 = w2
　　LINE　w1,w2,w3,w4　　// 上線
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w4 = w2
　　LINE　w1,w2,w3,w4　　// 下線
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky + sy/2 - mm
　　CAL　w3 = w1
　　CAL　w4 = ky - sy/2 + mm
　　LINE　w1,w2,w3,w4　　// 左線
　　CAL　w1 = kx + sx/2 + ds
　　CAL　w3 = w1
　　LINE　w1,w2,w3,w4　　// 右線
　#END

　#IF (im == 2)
　　#GOTO *N2
　#END

　// --- 面取り部 ---
　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky + sy/2
　LINE　w1,w2,w3,w4　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2 - mm
　LINE　w1,w2,w3,w4　　// 右上

　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky - sy/2
　LINE　w1,w2,w3,w4　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 右下

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky + sy/2 - mm
　　CAL　w3 = kx - sx/2 + mm
　　CAL　w4 = ky + sy/2 + ds
　　LINE　w1,w2,w3,w4　　// 左上
　　CAL　w1 = kx + sx/2 - mm
　　CAL　w2 = ky + sy/2 + ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky + sy/2 - mm
　　LINE　w1,w2,w3,w4　　// 右上
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky - sy/2 + mm
　　CAL　w3 = kx - sx/2 + mm
　　CAL　w4 = ky - sy/2 - ds
　　LINE　w1,w2,w3,w4　　// 左下
　　CAL　w1 = kx + sx/2 - mm
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky - sy/2 + mm
　　LINE　w1,w2,w3,w4　　// 右下
　#END

　#EXIT

　// --- 丸め部 ---
*N2
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 90/180*PI
　CAL　w5 = 180/180*PI
　ARC　w1,w2,w3,w4,w5　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 0/180*PI
　CAL　w5 = 90/180*PI
　ARC　w1,w2,w3,w4,w5　　// 右上

　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 180/180*PI
　CAL　w5 = 270/180*PI
　ARC　w1,w2,w3,w4,w5　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 270/180*PI
　CAL　w5 = 0
　ARC　w1,w2,w3,w4,w5　　// 右下

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 + mm
　　CAL　w2 = ky + sy/2 - mm
　　CAL　w3 = mm + ds
　　CAL　w4 = 90/180*PI
　　CAL　w5 = 180/180*PI
　　ARC　w1,w2,w3,w4,w5　　// 左上
　　CAL　w1 = kx + sx/2 - mm
　　CAL　w2 = ky + sy/2 - mm
　　CAL　w3 = mm + ds
　　CAL　w4 = 0/180*PI
　　CAL　w5 = 90/180*PI
　　ARC　w1,w2,w3,w4,w5　　// 右上
　　CAL　w1 = kx - sx/2 + mm
　　CAL　w2 = ky - sy/2 + mm
　　CAL　w3 = mm + ds
　　CAL　w4 = 180/180*PI
　　CAL　w5 = 270/180*PI
　　ARC　w1,w2,w3,w4,w5　　// 左下
　　CAL　w1 = kx + sx/2 - mm
　　CAL　w2 = ky - sy/2 + mm
　　CAL　w3 = mm + ds
　　CAL　w4 = 270/180*PI
　　CAL　w5 = 0
　　ARC　w1,w2,w3,w4,w5　　// 右下
　#END

これを実行します。

面取りします。

丸めします。

2009年02月25日03:13

[JWW+Script!] 面取り・丸め矩形の作図

建築資料館の掲示板で以下のような質問がありました。

DOSjwcでは単独柱4角など一括面取可能だったような気がするのですが、ｊwwではできないでしょうか？

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=38775&type=0&space=0&no=1
DOS版のJW_CADは知りませんけれども、まぁ、端点を共有する線を検索して面取りや丸めを施す、というのは外部変形で出来そうな気はします。重複していたらどうするのかとか、Ｔ字十字の時の考慮するしないとかあるかもしれませんけれど。でもまぁ、単純な四角を描いてから面取り・丸め、という手法と、面取り・丸め付きの四角を描くって手法があるとして、後者のほうは、marusanさんのサイトのブログで見たのが一番早かったような（私の場合）。

全然関係無いですけれど、昔作ったツール「fg」（ドローソフトみたいなソフト）では、Ｒ付き四角形みたいなコマンドを用意していて、結構多用していたような気はします。

そういう訳で取りあえず、Script! で面取り／丸め付きの四角形の作図を考えてみます。まずは単純な１つの四角状態から。

// 面取り／丸め付き四角形の作図01
#LIST
　base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
　marume = "なし","面取り","丸め"
#VAR
　col = 1　　　　　;*線色
　typ = 1　　　　　;*線種
　wid = 0　　　　　;*線幅
　sx =100　　　　　;*幅
　sy =100　　　　　;*高さ
　base = 中中　　　;*基準点
　marume = なし　　;*面取り／丸め指定
　mm = 10　　　　　;*面取量／丸めＲ
　ib
　kx
　ky
　im
　w1
　w2
　w3
　w4
　w5
#DRAW
　PEN　col,typ,wid
　CHKITEM ib,base,base
　#IF (ib == 0)
　　CAL　kx = sx/2
　　CAL　ky =-sy/2
　#END
　#IF (ib == 1)
　　CAL　kx = 0
　　CAL　ky =-sy/2
　#END
　#IF (ib == 2)
　　CAL　kx =-sx/2
　　CAL　ky =-sy/2
　#END
　#IF (ib == 3)
　　CAL　kx = sx/2
　　CAL　ky = 0
　#END
　#IF (ib == 4)
　　CAL　kx = 0
　　CAL　ky = 0
　#END
　#IF (ib == 5)
　　CAL　kx =-sx/2
　　CAL　ky = 0
　#END
　#IF (ib == 6)
　　CAL　kx = sx/2
　　CAL　ky = sy/2
　#END
　#IF (ib == 7)
　　CAL　kx = 0
　　CAL　ky = sy/2
　#END
　#IF (ib == 8)
　　CAL　kx =-sx/2
　　CAL　ky = sy/2
　#END
　CHKITEM im,marume,marume
　#IF (im != 0)
　　#GOTO *N1
　#END
// ----- 四角 -----
　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2
　BOX　w1,w2,w3,w4

　#EXIT

// ----- 面取り・丸め付き四角 -----
*N1
　// --- 共通部分 ---
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2 - mm
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 上線

　CAL　w2 = ky - sy/2
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 下線

　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = w1
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 左線

　CAL　w1 = kx + sx/2
　CAL　w3 = w1
　LINE　w1,w2,w3,w4　　// 右線

　#IF (im == 2)
　　#GOTO *N2
　#END

　// --- 面取り部 ---
　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky + sy/2
　LINE　w1,w2,w3,w4　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2 - mm
　LINE　w1,w2,w3,w4　　// 右上

　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky - sy/2
　LINE　w1,w2,w3,w4　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 右下

　#EXIT

　// --- 丸め部 ---
*N2
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 90/180*PI
　CAL　w5 = 180/180*PI
　ARC　w1,w2,w3,w4,w5　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 0/180*PI
　CAL　w5 = 90/180*PI
　ARC　w1,w2,w3,w4,w5　　// 右上

　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 180/180*PI
　CAL　w5 = 270/180*PI
　ARC　w1,w2,w3,w4,w5　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 270/180*PI
　CAL　w5 = 0
　ARC　w1,w2,w3,w4,w5　　// 右下

実行します。標準状態。
20090224a

基準点を左下にして、面取り付き
20090224b

基準点を右上にして、丸め付き
20090224c

次に、２重で作図するようにします。間隔値を指定するようにします。

// 面取り／丸め付き四角形の作図02
//　　※外側と内側の面取量・丸めＲは同じ値のバージョン
#LIST
　base = "左上","中上","右上","左中","中中","右中","左下","中下","右下"
　marume = "なし","面取り","丸め"
#VAR
　col = 1　　　　　;*線色
　typ = 1　　　　　;*線種
　wid = 0　　　　　;*線幅
　sx =100　　　　　;*幅
　sy =100　　　　　;*高さ
　ds = 10　　　　　;*間隔
　base = 中中　　　;*基準点
　marume = なし　　;*面取り／丸め指定
　mm = 10　　　　　;*面取量／丸めＲ
　ib
　gx
　gy
　kx
　ky
　im
　w1
　w2
　w3
　w4
　w5
#DRAW
　PEN　col,typ,wid
　CAL　gx = sx　　// gx,gyは外側サイズ
　CAL　gy = sy
　#IF (ds > 0)
　　CAL　gx = sx + ds*2
　　CAL　gy = sy + ds*2
　#END
　CHKITEM ib,base,base
　#IF (ib == 0)
　　CAL　kx = gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 1)
　　CAL　kx = 0
　　CAL　ky =-gy/2
　#END
　#IF (ib == 2)
　　CAL　kx =-gx/2
　　CAL　ky =-gy/2
　#END
　#IF (ib == 3)
　　CAL　kx = gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 4)
　　CAL　kx = 0
　　CAL　ky = 0
　#END
　#IF (ib == 5)
　　CAL　kx =-gx/2
　　CAL　ky = 0
　#END
　#IF (ib == 6)
　　CAL　kx = gx/2
　　CAL　ky = gy/2
　#END
　#IF (ib == 7)
　　CAL　kx = 0
　　CAL　ky = gy/2
　#END
　#IF (ib == 8)
　　CAL　kx =-gx/2
　　CAL　ky = gy/2
　#END
　CHKITEM im,marume,marume
　#IF (im != 0)
　　#GOTO *N1
　#END
// ----- 四角 -----
　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2
　BOX　w1,w2,w3,w4

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky + sy/2 + ds
　　BOX　w1,w2,w3,w4
　#END

　#EXIT

// ----- 面取り・丸め付き四角 -----
*N1
　// --- 共通部分 ---
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2 - mm
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 上線

　CAL　w2 = ky - sy/2
　CAL　w4 = w2
　LINE　w1,w2,w3,w4　　// 下線

　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = w1
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 左線

　CAL　w1 = kx + sx/2
　CAL　w3 = w1
　LINE　w1,w2,w3,w4　　// 右線

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 - ds + mm
　　CAL　w2 = ky + sy/2 + ds
　　CAL　w3 = kx + sx/2 + ds - mm
　　CAL　w4 = w2
　　LINE　w1,w2,w3,w4　　// 上線
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w4 = w2
　　LINE　w1,w2,w3,w4　　// 下線
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky + sy/2 + ds - mm
　　CAL　w3 = w1
　　CAL　w4 = ky - sy/2 - ds + mm
　　LINE　w1,w2,w3,w4　　// 左線
　　CAL　w1 = kx + sx/2 + ds
　　CAL　w3 = w1
　　LINE　w1,w2,w3,w4　　// 右線
　#END

　#IF (im == 2)
　　#GOTO *N2
　#END

　// --- 面取り部 ---
　CAL　w1 = kx - sx/2
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky + sy/2
　LINE　w1,w2,w3,w4　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky + sy/2 - mm
　LINE　w1,w2,w3,w4　　// 右上

　CAL　w1 = kx - sx/2
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = kx - sx/2 + mm
　CAL　w4 = ky - sy/2
　LINE　w1,w2,w3,w4　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2
　CAL　w3 = kx + sx/2
　CAL　w4 = ky - sy/2 + mm
　LINE　w1,w2,w3,w4　　// 右下

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky + sy/2 + ds - mm
　　CAL　w3 = kx - sx/2 - ds + mm
　　CAL　w4 = ky + sy/2 + ds
　　LINE　w1,w2,w3,w4　　// 左上
　　CAL　w1 = kx + sx/2 + ds - mm
　　CAL　w2 = ky + sy/2 + ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky + sy/2 + ds - mm
　　LINE　w1,w2,w3,w4　　// 右上
　　CAL　w1 = kx - sx/2 - ds
　　CAL　w2 = ky - sy/2 - ds + mm
　　CAL　w3 = kx - sx/2 - ds + mm
　　CAL　w4 = ky - sy/2 - ds
　　LINE　w1,w2,w3,w4　　// 左下
　　CAL　w1 = kx + sx/2 + ds - mm
　　CAL　w2 = ky - sy/2 - ds
　　CAL　w3 = kx + sx/2 + ds
　　CAL　w4 = ky - sy/2 - ds + mm
　　LINE　w1,w2,w3,w4　　// 右下
　#END

　#EXIT

　// --- 丸め部 ---
*N2
　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 90/180*PI
　CAL　w5 = 180/180*PI
　ARC　w1,w2,w3,w4,w5　　// 左上

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky + sy/2 - mm
　CAL　w3 = mm
　CAL　w4 = 0/180*PI
　CAL　w5 = 90/180*PI
　ARC　w1,w2,w3,w4,w5　　// 右上

　CAL　w1 = kx - sx/2 + mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 180/180*PI
　CAL　w5 = 270/180*PI
　ARC　w1,w2,w3,w4,w5　　// 左下

　CAL　w1 = kx + sx/2 - mm
　CAL　w2 = ky - sy/2 + mm
　CAL　w3 = mm
　CAL　w4 = 270/180*PI
　CAL　w5 = 0
　ARC　w1,w2,w3,w4,w5　　// 右下

　#IF (ds <> 0)
　　CAL　w1 = kx - sx/2 - ds + mm
　　CAL　w2 = ky + sy/2 + ds - mm
　　CAL　w3 = mm
　　CAL　w4 = 90/180*PI
　　CAL　w5 = 180/180*PI
　　ARC　w1,w2,w3,w4,w5　　// 左上
　　CAL　w1 = kx + sx/2 + ds - mm
　　CAL　w2 = ky + sy/2 + ds - mm
　　CAL　w3 = mm
　　CAL　w4 = 0/180*PI
　　CAL　w5 = 90/180*PI
　　ARC　w1,w2,w3,w4,w5　　// 右上
　　CAL　w1 = kx - sx/2 - ds + mm
　　CAL　w2 = ky - sy/2 - ds + mm
　　CAL　w3 = mm
　　CAL　w4 = 180/180*PI
　　CAL　w5 = 270/180*PI
　　ARC　w1,w2,w3,w4,w5　　// 左下
　　CAL　w1 = kx + sx/2 + ds - mm
　　CAL　w2 = ky - sy/2 - ds + mm
　　CAL　w3 = mm
　　CAL　w4 = 270/180*PI
　　CAL　w5 = 0
　　ARC　w1,w2,w3,w4,w5　　// 右下
　#END

これを実行しますと以下のようになります。
20090224d

面取りしました。

丸めしました。

2009年01月07日21:23

[Script!] 引出線／引出注記

somemさんのブログで外部変形「引出線」のお話がありましたので、うちの「Script!」で書く場合にはどんな感じなのかを書いてみます。

// 引出注記
//
// ==================================================
// (C)Copyright 2008-2009 AFsoft All Rights Reserved.
// ==================================================
#LIST
　dir = "右出し","左出し"

#VAR
　s1　　　　　　　　　　;*文字(上段
　s2　　　　　　　　　　;*文字(下段
　dir = 右出し　　　　　;*引出の向き
　mh =　5　　　　　　　;*文字高[mm]
　mw =　5　　　　　　　;*文字幅[mm]
　ms =　1　　　　　　　;*文字と引出線のすき間[mm]
　md =　5　　　　　　　;*文字前後のはみ出し長[mm]
　ya = 60　　　　　　　;*矢印線角度[°]
　yl = 20　　　　　　　;*矢印線長さ[mm]

　ii1　　　　// 上段文字数
　ii2　　　　// 下段文字数
　ii　　　　// 長いほうの文字数
　idir　　　// 向き 0:右 1:左
　yan　　　　// 矢印線角度[rad]
　kx　　　　// 記号位置
　ky
　w1　　　　// 作業用
　w2
　w3
　w4
　w5

#DRAW
　CAL　w1 = 100000
　#IF ((mh <= 0)||(mh > w1))
　　　BEEP
　　　MESSAGE "入力エラー","文字高の値が異常です。","文字高の値を再入力して下さい。",0,w1
　　　#EXIT
　#END
　CAL　w1 = mh*0.1
　CAL　w2 = mh*10
　#IF ((mw < w1)||(mw > w2))
　　　BEEP
　　　MESSAGE "入力エラー","文字幅の値が異常です。","文字幅の値を再入力して下さい。",w1,w2
　　　#EXIT
　#END
　CAL　w1 = 0
　CAL　w2 = mh
　#IF ((ms < w1)||(ms > w2))
　　　BEEP
　　　MESSAGE "入力エラー","すき間の値が異常です。","すき間の値を再入力して下さい。",w1,w2
　　　#EXIT
　#END
　CAL　w1 = 0
　CAL　w2 = mh*100
　#IF ((md < w1)||(md > w2))
　　　BEEP
　　　MESSAGE "入力エラー","はみ出し長の値が異常です。","はみ出し長の値を再入力して下さい。",w1,w2
　　　#EXIT
　#END

　CHKITEM idir,dir,dir
　CAL　yan = ya/180*PI
　CAL　ii1 = LENGTH(s1)
　CAL　ii2 = LENGTH(s2)
　#IF (SetMojiWid == 0)
　　　STRLEN ii1,s1
　　　STRLEN ii2,s2
　　　CAL　ii1 = ii1 + ii1
　　　CAL　ii2 = ii2 + ii2
　#END
　CAL　ii = ii1
　#IF (ii < ii2)
　　　CAL　ii = ii2
　#END

　LAYER SetLineLay2　　// 寸法線
　PEN SetLineCol2,SetLineLtp2,SetLineWid2
　// 矢印線
　#IF (yl <> 0)
　　　CAL　w1 = 0
　　　CAL　w2 = 0
　　　CAL　w3 = yl*Cos(yan)
　　　CAL　w4 = yl*Sin(yan)
　　　LINE w1,w2,w3,w4
　#END
　CAL　w5 = 2*md + mw*0.5*ii
　#IF (idir == 1)
　　　CAL　w5 = - w5
　#END
　CAL　w1 = yl*Cos(yan)
　CAL　w2 = yl*Sin(yan)
　CAL　w3 = w1 + w5
　CAL　w4 = w2
　LINE w1,w2,w3,w4

　#IF (yl == 0)
　　　CAL　yan = 0
　#END
　#IF ( (yl == 0)&&(idir == 1) )
　　　CAL　yan = PI
　#END
　CAL　kx = yl*Cos(yan)
　CAL　ky = yl*Sin(yan)
　#IF (idir == 1)
　　　CAL　kx = kx - 2*md - mw*0.5*ii
　#END
　#IF (yl < 0)
　　　CAL　yan = yan + PI
　#END

　// 矢印
　CAL　w1 = 0
　CAL　w2 = 0
　CAL　w3 = SetAL*Cos(yan+SetAA)
　CAL　w4 = SetAL*Sin(yan+SetAA)
　LINE w1,w2,w3,w4
　CAL　w3 = SetAL*Cos(yan-SetAA)
　CAL　w4 = SetAL*Sin(yan-SetAA)
　LINE w1,w2,w3,w4

　// 文字
　#IF (ii1 > 0)
　　　CAL　w1 = kx + md
　　　CAL　w2 = ky + ms
　　　TEXT w1,w2,mh,mw,0,7,s1
　#END

　#IF (ii2 > 0)
　　　CAL　w1 = kx + md
　　　CAL　w2 = ky - ms - mh
　　　TEXT w1,w2,mh,mw,0,7,s2
　#END

こんな感じかな？
クリップボード経由で貼付になりますので、２点指定が出来ませんから、第２点を角度＋長さでの指定にしていますけれども、まぁ、仕方が無いですね。
Script!には引出注釈の命令がありますが、この命令の仕様は古いものなので、Jw_cad の半角全角の幅の違いに対応していなかったと思いますので使っていません。また、曲線属性の指定は、この Script!では出来ませんので、やっていないです。

縮尺が1/100の場合には、Jw_cad側で倍率を 100倍　として貼り付けて下さい。Script!側で 100倍値で入力するパターンもありますが面倒だと思いますので～
