建築資料館のJWW掲示板で下記のような質問がありました。

線の始点、交点のポイントをキャッチ（スナップ）する範囲を広くしたり狭くしたりする設定はどこかにありますか？あったような気がするのですがわからなくなってしまいました。どなたか教えてください。

http://www.ath.co.jp/cbbs2/cbbs.cgi?mode=all&namber=31163&type=0&space=0&no=11
設定は、環境設定ファイルでの設定で可能なようですね。

S_COMM_4 = 0 0 0 0 1 0 0 0 10
# 　　　　　　　　　　　　　　　　　　　↑
# ��読取り点とデータのサーチ範囲のドット数指定(5〜30)
# デフォルト10ドット
# 環境設定ファイルでのみ設定可
# 環境ファイル書出しのとき、この数値は書出されない
#

建築資料館のJWW掲示板で下記のような質問がありました。

既出でしたら、ごめんなさい。社内で、LANを通じてJWファイルを共有していますが、他(自分も含め)のPCで同じJWファイルを起動しているとメッセージが出るとか、読み取り専用で開くとか、Excelのようなファイル共有の形にはできないものなのでしょうか？何卒、ご教授くださいm(_ _)m

http://www.ath.co.jp/cbbs2/cbbs.cgi?mode=all&namber=43967&type=0&space=0&no=1
これまで何度か出てる＝既出の質問ですね。
他で開いていたらメッセージが出るとか、読み取り専用になるとか、という機能は、Jw_cad にはありません。保存する際、図面ファイルを開いた時のタイムスタンプが異なっている場合＝つまり、自分が開いた図面ファイルを他PCで編集保存した場合、その旨のメッセージは出ますけれども、それだけです。

エクセル等は、ファイルを「開けっぱなし」という状態になってます。Jw_cad の場合は、図面ファイルを開くと、メモリ内に内容が全て読み込まれて、ファイルを閉じた状態にします。ファイルの「開けっ放し」状態とはなりません。エクセル等とは処理方法が違うため、エクセル等と同じような事にはなってません。Jw_cad のプログラムがエクセル等と同じような処理方法にならない限り、できないでしょうね。
作者さんは、以前、Jw_cad の LAN運用でのファイル排他処理については、これ以上の事はしない、と明言されたので、要望をしても期待薄でしょうね。実際、同じ質問・要望が何度か出てますけれども、スルーされていますから。

LAN上での各PCが、Jw_cadで　どんな図面ファイルを開いているのかを監視して、その状況をファイル化し、それを参照して、他PCで図面ファイルを開いたときにチェックしてメッセージを出すってだけなら、うちの「JwWatch」で出来るようにしてます。タイミングによって取りこぼし等があるかもしれないし、一部制限はありますけれども。でもまぁ、各PCでこのプログラムを動かしていないといけませんし、余り有効じゃないかもしれませんけど。

建築資料館のJWW掲示板で下記のような質問がありました。

文字・線の設定を固定し、他の図面読み込み時に他設定に影響されないようにしたいのですが、御教示願います。

http://www.ath.co.jp/cbbs2/cbbs.cgi?mode=one&namber=43963&type=0&space=0&no=1
線の色・線幅の設定については、
設定→基本設定→一般(1)　の
ファイル読込項目の右側の３つのチェックをオフ
の状態にしていれば、JWW形式図面データファイル
のなかの設定は読み込まれませんから
それで対応出来ると思います。
でも、文字設定は読み込まれてしまいますね。

文字種の設定を読まない、という設定は、無いと思います。
ですが
自分の環境設定ファイル（JWFファイル）を保存しておき、
JWW形式図面データファイルを開いた後に、
環境設定ファイルの読込み　をすれば、
文字設定を自分の設定に書き換えることが出来ます。
もっとも、その場合、
図面内の文字が大きくなったり小さくなったりするか
或いは、
図面内の文字の文字種が任意サイズ文字になる
って事になるかもしれません。
まぁ
普通は前者のパターンを取るでしょうね。
でないと、「自分の設定」にする意味がないですから。

建築資料館のJWW掲示板で下記のような質問がありました。

皆様、宜しくお願いします。写真を挿入後、マウスホイールを何回か前後しますと、画像が消えました。この時、文字の大きさがW=0.01となっています。どうすればよいでしょうか。

http://www.ath.co.jp/cbbs2/cbbs.cgi?mode=one&namber=43931&type=0&space=0&no=1
単に、画面拡大・縮小しすぎて、画像が画面に表示できないような倍率になっただけ、のように思えますけれども。それだったら、画面の全体表示をすればいいだけ、だと思います。

文字の大きさは関係ないと思います。

そういえば　画像といえば
画像を　文字コマンドで
基点左下以外の状態で挿入すると
な〜んか、変な状態で作図されるんだよね。
画像は必ず基点左下っていう風にするか
基点指定通りになるって　やってくれるか
どちらかになってて欲しいんだけど・・・みたいな。

建築資料館のJWW掲示板で下記のような質問がありました。

図形を一括してブロック化する方法はありませんか。ダウンロードした図形を一つ一つブロック化するのも大変で、しかもブロック名がダブってしまう時があり、途中で面倒臭くなってやめてしまうことが多々あります。
何かいい方法がありましたら教えてください。また、Auto-CADのように、例えば　□　を設定でブロック化する方法はありませんか？

http://www.ath.co.jp/cbbs2/cbbs.cgi?mode=one&namber=43907&type=0&space=0&no=1
図形というのは、図面内に作図してある部品の図？
それとも、図形ファイル？
前者であれば、図面内の操作だから基本的には外部変形だろうけれども、外部変形はブロックを扱えないのでJw_cadの仕様的に、不可能ですね。外部変形でなければ後は、クリップボード絡みでしょうか。ツールを動かしておいて、Jw_cad 上で切取／コピー、ツールでクリップボードデータを加工しブロック化して、貼付でブロック化した図を貼り付ける、という感じ。但し、一括ということは、複数の図形を選択して、複数のブロック図形を作る事になるけれども、どれとどれが１つのブロック図形になるのか？という区分けの問題がありますね。そして、どれをブロック図形にしたくない図なのか？という区分けも必要。　例えば、壁や柱をブロック化するとして、通り芯は除外するだろうし、壁と柱の接続部をどうするのか？って話もあるし、単純に、閉図形・包含図形・隣接してる図同士を１つのブロックにするってルールは通用しない。　また、既にブロック図形にしているものとの関係もどうするのか、とか、２つの同じ図を、２つの別のブロック図形にしてもいいのか（本来は、１つのブロック図形を２つ配置するって状態がベスト）、などの話もあって、相当に、難しい。　ブロック図形の基準点はどうするの？ブロック名はどこから拾ってくるの？手入力？等のような基本的なところからして、難しい。

後者であれば、まず、JWK図形ファイルには、ブロック図形の概念が存在しないので、Jw_cad 仕様的に不可能。となれば JWS図形ファイルに限定されますね。　JWK図形ファイルの場合は、JWS図形ファイルに変換、でしょうか。
複数のJWS図形ファイルを扱うってこと自体は難しく無いので問題ないでしょう。１つのJWS図形ファイル内に複数の図形があって、複数のブロック図形にする、っていうのならともかく。まぁ、そういう扱いは通常しないからそういう事を想定する必要もないでしょうね。　ブロック名は、ファイル名をそのまま利用するか、或いは、内部にある文字要素の内容を採用するか、でしょうか。まぁ、手入力でもいいかもしれませんね。というのも「ブロック名がダブる」＝これまで使ったブロック名は使いたくない＝これまで使ったブロック名の管理が必要、ということで、表計算ソフト的画面とか、データベース的画面とか、そういうのが要り用になってきて、そうなると別段、手入力での管理でも別に構わないかな（取り込み時のデフォルトはファイル名にするとして）、という感じ。
あ、ちょっと面白そう。

AutoCAD・・・という話はちょっと分かりません。
私の AutoCAD LT 2000では、ブロック化は、設定で自動的に行う、というようなことは出来ませんので。普通に、図を選択して、ブロック定義して、保存する、というだけで、操作方法は多少違うにしても、やることは Jw_cad とそう変わらない。　新しいバージョンでの新機能なのかな？よく分かりません。

建築資料館のJWW掲示板で下記のような質問がありました。

友人から貰った建具のJWK図形があります。曲線属性を付加して纏めると図形の削除や移動などが簡単にできるため、一つ一つ付加して再登録しています。ただ、膨大な数があるので、一括してできるツールを探していますがなかなか見つかりません。この様なツールが何処かにありませんでしょうか？

じつは、dosのjw_cadから卒業できない先輩がおりまして、なんとかjwkでも実現出来ないかと相談されています。あるいは、jwsからjwkへ変換するツールがあればそれでもＯＫですが。度々で恐縮ですが、宜しくお願いいたします。

http://www.ath.co.jp/cbbs2/cbbs.cgi?mode=all&namber=43878&type=0&space=0&no=1
というわけで、JWK図形ファイルを開いて、曲線属性をつけて、JWS図形ファイルとして変換するツールは公開しましたが。え？　JWSからJWKへ変換？
単純な、JWSからJWKへの変換ツールというのは
以前、フリーウェアとして作って公開してたと思う。
多分。
で、何か　あって　消したんだと思う。
う〜ん。
忘れた。
HDD内には残っていて、１回修正を入れてるから
公開は　していたんだと思うけれども。
う〜ん。
忘れた。
まぁ、こんな古い、需要のないツールなんかは
もう再アップする気もないけど。

まぁそれはおいといて、
JW_CAD では、曲線属性というのは、連続線状態な線データにしか、付けられなかったと思うんだけれども。多分。私は DOS版をほとんど触ってないので詳しくないけど。それと、線データには曲線フラグってあるけれども、円弧や文字や点には、曲線フラグというのはありませんね。だから、曲線属性をグループ化のように扱いたい場合は、DOS版＝JWC/JWKファイルでは、実現不可能だと思いますよ。
例えば、
Jw_cad で、線、円、円弧、点、文字、を描いて、それら全部を選択して、属性変更で、曲線属性をつけて、
これを図形登録で、JWS形式で保存をすれば、１つのグループのように、扱えますけれども、JWK形式で保存をした場合は、１つのグループのようには扱えませんね。　実際に試してみれば分かります。
だから、
DOS版では、そういう事は、出来ないと思います。
DOS版には、ブロック図形の仕様もありませんから、ブロック図形で行うということも出来ません。

なので、その、DOS版しか使えない先輩には、Windows版の Jw_cad へ乗り換えて下さい、みたいに言った方がいいと思いますね。Jw_cad 用の、JW_CAD風なメニューソフトというのも、s_satoさんが開発・公開されていたりしますから、そういうのを使えば移行も多少は楽かもしれませんね。
http://www.ath-j.com/freesoft/menujww/menujww.html

建築資料館のJWW掲示板で下記のような質問がありました。

文字フォントの変更についてですが
画面上でのフォント変更は出来るのですが印刷時には変更されていません。何か設定あるのでしょうか？
ちなみにデータはＤＲＡＣＡＤからＪＷＷに変換されたものです。あと同様な質問があり、試してみましたが解決しません。

http://www.ath.co.jp/cbbs2/cbbs.cgi?mode=one&namber=31154&type=0&space=0&no=11
これは、また、おそらく、アレでしょうね。

文字の輪郭を背景色で描画、にチェックが入っていて
プリンタ出力要素の背景色が　黒色になっていて、
画面の背景色は、多分、黒色なのでしょう。
というパターン。

Jw_cad では、
プリンタ出力要素の背景色は常に白色で
そういう設定もありません。
白い紙に、各色のインクで印刷されますので。

全く関係無いけど
黒い紙に、顔料系のカラーインクで印刷、とかすると
どんな感じになるだろう・・・？
白インク！？
それはそれで面白い感じになるのかなぁ？

文字の輪郭モドキを黒で描いた上に、文字を黒で描くから
文字フォントは多分、潰れると思います。
これまでにも　「太字になる！？」という質問が何度か出ており、それの多くが、DRACADで保存したJWW形式ファイルだった、という事も実際にありますし。

なので解決方法としては２つ。
１）文字の輪郭を背景色で描画　のチェックを外して上書き保存。
２）当方「AFJWV」で開いて、同一バージョン保存。
　　これには、プリンタ出力要素の背景色を白色にする補正を入れています。

ただ、
「あと同様な質問があり、試してみましたが解決しません。」
とあるのが少し気になる所ではありますが。

建築資料館のJWW掲示板で下記のような質問がありました。

初めまして。電設と申します。
早速ですがご相談があります。
あるシンボルを元（基点）に各シンボルを選択し『実行』を押すと自動で線が結ばれるということが出来ないでしょうか？何か事例等あればご教授願います。
※今後タブレットを導入して簡単な作図やチェックを行おうとしてますが互換性や使い勝手で何か情報がありましたら幸いです。
以上宜しくお願い申し上げます。

http://www.ath.co.jp/cbbs2/cbbs.cgi?mode=one&namber=43828&type=0&space=0&no=1
円と円を結ぶ外部変形なら
　　p183_円を結ぶ線の作図
　　http://p-cata.from.tv/jwwgapp/p183.html
で公開してるけれども、
範囲選択をして一括で、という事はしてないし
（作るのは難しく無いけど）
シンボルってことは、円ではなく四角とか、色々あるんだよね。
外部変形は、ブロック図形の中身を参照することは出来ないから、そのシンボルがブロック化されているのならお手上げかもしれませんね。
ブロック化されていないのなら、どうやって、これが１つのシンボルであるか？を認識し、その「中心点」や「基準点」を算出するのか？ってあたりが問題かも。　接続先のシンボルを１つずつ範囲選択するっていうのは、手間が掛かるし、「自動結線」とは言えないから、お嫌なんでしょうし。　例えば、シンボルの周りに補助線の四角で囲ってやって、これが１つのシンボルだよ、という感じで描かれていて、ついでに、補助点で基準点を示す、とかで出来ているんなら、まぁ、やりようはあるように思いますけれども。　ついでに、補助文字でシンボル名とかも入れておくようにするとか。
となると
シンボルの作図も、そういう外部変形を作って、それを利用する、って感じのほうがいいのかな？
まぁ
シンボルが重なっているとおかしくなるかもしれないけれども、そういう作図はしないのが普通だし、別にいいのかな？

あと、ありえるとすれば、外部変形を動かす前には必ず保存をしてもらうようにして、外部変形で出力される座標ファイルの、ファイル名から、ファイルを開いてブロック図形内部を取得するようなツールを作っておいて、シンボルも全部ブロック化しておいて、なんだかんだと処理を行う、みたいなパターン。シンボルの基準点はブロックの基準点であるとして。　外部変形では、ブロック図形の位置と名前だけなら取得できるから。　だからブロック図形に倍率を指定していたり回転していたりすると、うまく行かないな。

利用者としては、どっちが簡単だろう？
ブロック処理のほうが簡単かな？　でも、倍率・回転には対応出来ないしなぁ。


タブレットに関しては、
Windows7　or　Windows8　が搭載されているタブレットであれば、Jw_cad はそのまま実行できると思いますよ。Windows RT はダメだと思うけど。

建築資料館のJWW掲示板で下記のような質問がありました。

どなたか教えてください。縮小してする時に自動的に縮小の表示が変わるような設定はできませんか。例えばＡ２図面に１：１００で書いたものをＡ４に縮小して出力すると自動的にスケールが１：２００に表示されるようなことです。

http://www.ath.co.jp/cbbs2/cbbs.cgi?mode=all&namber=43827&type=0&space=0&no=1
印刷時の話だよね？
だったら、縮尺の埋め込み文字を使えばいいんじゃね？
　[JWW FAQ ROOM]
　　・図面にファイル名や現在日時を記入したい（埋め込み文字の使用）
　　　http://jwwfaq.undo.jp/faq07_09.html
「1:100」とかにしたいのなら、「1:」と「100」に分けると考えて、「%ss」「%sp」あたり。

建築資料館のJWW掲示板で下記のような質問がありました。

図面枠内の件名や図面名を1枚ずつの入力でなく、ｴｸｾﾙかtxtﾌｧｲﾙのようなもので一括入力できるソフトはないでしょうか　図面が100枚以上になる場合で変更が出た場合一枚ずつの変更が大変です。ただしｄｗｇ、ｄｘｆ変換しても化けないもので。図面番号には「%f」使用してます。jwwの機能だけで完結している方法でできればベストです　別ファイルや環境設定ファイルの添付が必要になる方法は使いにくい職場環境です。もしご存じな方いらっしゃいましたら教えてください

Jw_cad の環境設定ファイルでの
#◎文字のファイル参照変換機能
#REF_FILE=参照ファイル(.拡張子)
を使っていれば・・・
って、今更遅いだろうし、DXF出力時にはまずいのかもしれないけど。

そういうツールってあるんかな？
知らないけど、
まず、件名・図面名などを図面ファイルから抽出しないといけないですね。それを書き換えて、図面ファイル内容を書き換える。複数の図面ファイルを一括して処理できるようにする。
で、
問題は、件名、図面名、っていうのは、どれ？　ってトコロ。

文字データである、というのは分かる。
とすれば
文字データを全部抽出するのか？　いや、そうじゃないだろ。
何らかの絞込みをしないといけないだろう。
文字種？　文字の幅・高さ？　色？　レイヤ？　フォント？
え？
そういうのでは、絞れない？

う〜ん、困ったチャン。

件名、図面名は、図面表題内にあるんだよ！　見れば分かるだろ！

いや、人間が見たら、そうなんだけどね、
う〜ん
文字データが、ある四角内に入っているかどうか、というのは、まぁ、検索して判断させれば出来る。なら、図面表題内の件名の四角、図面名の四角、というのは、他の四角と、どう違うのか？　レイヤ？　色？　線種？　位置関係？　うちの社内では、こういうフォーマットなんだから、これだ！　といわれても・・・　いっそ、外部変形で領域指定でもさせて保管し、その領域内にあるものが件名だ、図面名だ、とでもするか？　用紙サイズ別に指定・保管すればいいだろうか？　フォーマットが変わった？　図面ファイル毎にフォーマットが違う？　使えね〜。
やや左上に小さく『件名』『図面名』で書かれていて、ということなら、その文字に一番近い位置にある文字データが、件名である、図面名である、というパターンも有りか？！　え？図面ファイルによって、あるものもあればないものもある？　いや、むしろ、無い？　使えね〜！　

とか何とかでドタバタしたあげく、結局、決定的なルールがなくて、ルールも作れなくて、出来ませんでしたで終了だったりして・・・。

う〜ん

建築資料館のスケッチアップ掲示板で下記のような質問がありました。

スケッチアップの7（無料版）を使用しています　マッ�NOS6.8を使い、敷地図をベクターワークスで作ったものをDXFに変換してインポートして使っているのですが、建物を描いたあとオービットツールを使い、方向転換するのですが、一定の方向だけ動かすと画面から突然消えてしまいます、また消える瞬間は斜めにカットされた状態から消えてなくなってしまいます、どなたかお判りになる方がいらっしゃればぜひ教えて下さい。よろしくお願い致します。ファイルも添付します

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=one&namber=3339&type=0&space=0&no=19
Mac所持していないので、
MacOS版のスケッチアップは、分からないけど、
１）全然別のところを見てて、何もないから表示されない
２）モノの中に　入ってしまった
　　and/or　クリッピングによって表示されない状態
３）恒例の、OpenGL の設定の問題
４）その他

ファイル添付はされてませんが
モデルデータを添付されても仕方が無いような気はする。
消える前後の動画でもあれば・・・？

建築資料館のJWW掲示板で下記のような質問がありました。

ZU_OVP.EXEを使った外変がたくさんありましてWIN7に移行したく思っております。出来るだけ省力で移行したいのでアドバイスお願いします。ZU_OVP.EXEのようなソフトはあるのでしょうか？

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=43675&type=0&space=0&no=1
「ZU_OVP.EXE」って、何じゃ？
と検索すると、
http://www.vector.co.jp/soft/dos/business/se028027.html
ですか〜　う〜ん、すっかり全く覚えてなかった。
まぁ当時、DOS版JW_CADは全然触ってなかったしな。

ZU_OVP.EXE :図形ファイル(********.JWK)を外部変形の書式のテキストファイルに変換する

なるほど。
確かにそういうツールが Win版であるかどうかは私も知らないけれども、まぁ、作ろうと思えば、作れるような気はしないでもないですけど。

でもまぁ、この質問者氏が、32bit版のWindows7 を導入すれば、それでＯＫのような気はしますね。

建築資料館のスケッチアップ掲示板で下記のような発言がありました。

すいません！プラグインのインポートの仕方を勘違いしていただけでした。大変申し訳ないです。
http://hanagoromosimizu.blog109.fc2.com/blog-entry-336.html
結局ここのプラグインをインポートして作れたのですが（ファイルのような感じです・・

カメラの軌道自体がパスを使ってもどうしても直線になってしまうのと、カメラの向きが手付けのため滑らかにならないという感じでした。。これは流石に別のソフト使うしかないですかね＾＾；

レンダリングとかは必要無いのでショボくても良いのですが、カメラを簡単につけられるソフトでオススメなどありますでしょうか？

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=3329&type=0&space=0&no=19
これはまた、懐かしい記事をリンクされてますな〜
う〜ん
この頃はとりあえずひたすらプラグインの説明を箇条書きしてしまう作業をやってましたが、書いている最中に URL が変わって、変わって、また変わったときに、もう調べるのが疲れてしまって、正直、もー　えーわ、って思ってしまって終了したんだっけ。　アクセスカウンタも１日2〜3しか増えなかったし、ほとんど誰も見ていないんだったら、記事を書いても仕方が無いなぁ〜　みたいな。

アニメーションは、私の場合、CARRARA 4 PRO でやることがほとんどですね。っていうか、他にツール持ってないっていうのもあるけど〜。アニメGIFなら、幾つかパターンはありますけど。

最近 CARRARA 4 PRO を触る事も無いなぁ。

Script!3D では、OpenGL を使ってるけど、平行投影で、カメラ位置の指定とかは無いですね。で、昔、透視投影でカメラ位置を考えて画面表示させるプログラムのテストをしたことがありますが（立方体の表示だけ）、そういやホッタラカシにしちゃったっけ。アニメーションファイルを作るのは無理だけど、アニメーションさせるプログラムを作ってみたいなぁと思って少しだけ OpenGLのテストプログラムを作ろうとしてたけども、なんか、ドタバタしてたのか、どーでもよくなったのか、忘れてしまいましたけど〜。

・・・さて、帰るとするか〜　眠いし〜

建築資料館のJWW掲示板で下記のような質問がありました。

北の親父です。
WIN７で数式計算の外変で来ますでしょうか。
よろしくお願いいたします。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=one&namber=43570&type=0&space=0&no=1
一瞬、何がやりたいんだろう？
って思ってしまったけれども、
Cabaさんの「数値計算」っていう外部変形だろうか？
Cabaさんのサイトはかなり前に閉鎖されて、私もダウンロードしてるかどうか知らないので確認出来ないけれども、その外部変形は、awkスクリプト のはずだから、Windows7 で正常に動作する awk （WILLs氏のものなど）であれば多分、動作すると思います。

建築資料館のJWW掲示板で下記のような質問がありました。

寸法図形へ一括で変換できない場合。例えば、寸法線が連続する寸法をつなぐ一直線であったり、寸法値が端点の間にない場合の、一括変換する方法はありますか？

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=43538&type=0&space=0&no=1
寸法図形は、
寸法線の長さ→寸法値　となるので
その寸法線の長さがデタラメ状態なのであれば、正直、どうしようもないと思います。仮に、寸法値を頼りに寸法線を区切るにしても、寸法値が丸められている状態なら、区切りようがないし（足らず・余りが出るかもしれない）、必要な寸法値が無かったら、どういう不具合が起きるか分からない。

寸法値が端点間になくても、寸法図形にすることは出来ますよ。手動でしたら。でないと、左右に引き出したり、上下に離して作図したり、ということが出来なくなりますので。　範囲選択では、ヘルプによると、

▼寸法図形化できない場合
選択されている寸法線と寸法値が次の場合は、範囲選択による寸法図形化が行えないので、基本操作の方法で寸法線と寸法値を指示して寸法図形化を行う。
・寸法線に対して寸法値が平行でない場合(累計寸法の時は文字が鉛直でない場合)。
・寸法線と寸法値の離れが 5mm(図面寸法)を超える場合(累計寸法の時は寸法線の終点と寸法値の離れが5mmを超える場合)。
・寸法線の長さと寸法値の違いが寸法設定の有効桁を超える場合。

との事ですけれど。
まぁ、複数の線と複数の文字がある状態で、どの線とどの文字を寸法図形にするのか？って場合に、何らかのルールがないと、しっちゃかめっちゃかになるでしょうからね〜。

しっちゃかめっちゃかな寸法図形化でもいいのでしたら、
多分、外部変形で作れるとは思います。
ぐちゃぐちゃな図面になる可能性が大ですけれど。

例えば、長方形を描いて、文字を２つ描いて、
寸法図形化をしたら、
長方形の上の水平線と文字１つが寸法図形になって
長方形の右の垂直線と文字１つが寸法図形になって
長方形の下・左の線はそのまま普通の線、
みたいな事にするのは、まぁ、多分、簡単に出来ると思います。が、そんな状態の図を正しいと言えるのかどうかは不明ですが、そういう事を考えれば、何らかのルールが必要だろう、というのはすぐに分かると思います。

仮に、寸法属性の文字でないといけない、寸法属性の線でないといけない、としたとしても、別のCADから読み込んだ図面だとして、それが寸法図形要素ではない状態だとすると、寸法属性も付いていないんでしょうから、寸法属性でないといけないルールであれば、そういう図面の場合には、寸法図形化できないって事になる。それだと意味がないわけで。

では、引き出し線らしきものがあれば寸法線であろう、と仮定した場合、引き出し線のない寸法線はありえるし、長方形も線＋引き出し線２本＋寸法線って認識しちゃうかもしれないし、端点があれば寸法線だろう、という場合でも、矢印端点の場合は、端点ではなく線２本だろうから寸法線として認識しないかもしれないし、矢印ブロック図形となっていて寸法線として認識しないかもしれない。端点が線の端にあるとも限らないわけで、、、

まぁ、人間がぱっと見て、これは寸法線だろう、と思うって事と
コンピュータに判断させて、寸法線である、と認識させる事との
隔たりというのは、結構、相当なものがあるんじゃないかと。

結局、１つ１つ、自分で、寸法図形化する作業をされてはいかがん？　みたいに思うんだけれども。

建築資料館のJWW掲示板で下記のような質問＆コメントがありました。

他の事務所からもらったjwwデータを出力したところ文字だけが太くなって印刷されました。細かい文字などは黒く塗りつぶされたような感じで字が読めません。基本設定など調べてみましたが、どういう設定で文字が太くなってるのかわかりませんでした。どこを変えれば文字が細くなって出力されるようになるのでしょうか？

ここかな？
・「設定」「基本設定」「文字」タブ
・「□文字の輪郭を背景色で描画」のチェックを外す。

素早い回答有難うございます。
うまくいきました、感謝します。しかし、なぜ背景色で描画したら輪郭が黒く印刷されたんでしょう？？

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=43436&type=0&space=0&no=1
以前にも何度かこのＱ＆Ａがありますね。
相手が使っているCADソフトは、おそらく Jw_cad 以外のソフトで、JWW形式ファイルとして保存をして送ってこられたのでしょうね。で、おそらくの原因は、背景色のプリンタ出力色（普通は白色で、Jw_cadにその設定は無いが、データとしては存在する）に、白色以外の色が指定されているのでしょう。多分、黒色？　以前のＱでは、相手CADソフトは「DRA-CAD」って話があったと記憶しています。

普通は、その相手CADの制作者に問い合わせをして、修正してもらう、というのが１つの解決方法だと思いますが、Jw_cad のほうでも、データ上の異常値が見つかったら補正を行って開く、という機能を付ける、というのも１つの解決方法だと思います。

で、私のところの「AFJWV」と「Jww7to6」では
そういう想定のもとで
背景色のプリンタ出力色を　白色に補正する
という機能を入れています。
実際にそのデータを手にして検証したわけではありませんので、あくまで、想像をもとにした補正機能であるわけですけれども。しかしまぁ、これも、補正機能を組み込んだファイル変換機能・変換ソフト、という主題における「使命感」でもって、追加修正しています。

・・・でもまぁ、こういう所は余り氷菓されていない
ような気がするけれども〜

想像・想定・推測・推論、独自解・決め打ち、
そういうのは第三者がするのは出来るけれども
当事者同士の話としては、また別問題かもしれないし
これまでの色々なことがあったんだろうし
第三者があれこれ言うものではないのかもしれないけど
しかし
好意を受け取るのがそんなに怖いのか？　制限されるのが縛られるのが嫌なのか？　しかし、盗まれた事にするってのは仕方が無いにしても、幾ら何でも、バレンタインのチョコを足で踏み砕いて持ち帰るっていうのは、最低最悪だと思う。大きめの鞄を持っていたらそれで済む話じゃなかったか？みたいな。
・・・何の話？
　　あぁ、先日の氷菓の話・・・

建築資料館のJWW掲示板で下記のような質問＆コメントがありました。

TIFファイルをJWWにとりこんでP21にはりつけたいのですが、JWW の静止画像プラグインソフトをJWWへの取り込み方がわかりません。おしえてもらいたです。よろしくお願いします。

ifTIFF6.spi(ifTIF049.zip)
http://www.asahi-net.or.jp/~DS8H-WTNB/software/index.html
上記よりifTIF049.zipをダウンロードして適当なフォルダに解凍する｡解凍したフォルダにある ifTIFF6.spi のみを c:\jwwフォルダにコピーする｡

文読にTIFファイルがでてきたのでえらんだのですが画面に表示されません。さっぱりわかりません。P21にTIFを読み込んだ図面をもらったのですがJWWでTIFファイルを表示することは無理ですか？もうひとつTIFが画面に表示されていませんが図面を修正し保存すると他cadではTIFは表示されていますか？わからないことだらけで質問ばかりですいませんm(__)mよろしくおねがいします。

TIF形式のファイルをJPGなどに変換してから読み込んでみて下さい｡TIF形式には様々な形式があります｡どうしてもTIFが読めない場合は私のWEBページのトップからメールアイコンをクリックしてメール下さい｡TIF形式を調べてみます｡P21形式で保存したCAD名がわかりましたら教えて下さい｡

CAD名はわかりません。知り合いにA-NOTEでP21に貼り付けてもらってJWW形式で保存してもらってもだめでした。難しいです。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=31113&type=0&space=0&no=11
Jw_cad で TIFF画像ファイルを表示されるには
上記コメントにあるように、それ用のSusieプラグインを
入れたらいいんですが、その後から、どうも論点が
ずれてしまってますね。
Jw_cad は、SXF(SFC/P21) でのラスター仕様には
対応していませんから、
Jw_cad で P21＋TIFF のファイルを開いても
画像は出ません。
それを JPEG にしたところで、同じく、出ません。
というか逆に、TIFF画像ファイルを JPEG画像ファイルに
変換しただけだと、全然ダメでしょう。
JPEG用のSusieプラグインも必要になってくるし、
P21内のファイル名も書き換えないといけないし、
それをしても、Jw_cad 自体が、SXFラスター仕様には
対応していませんから、やるだけ無駄ってもんです。

M7 で開いてみて、画像が表示されているのを確認したら
JWW形式で保存をして、それを Jw_cad で開いてみる等。

最後の、A-NOTEで、というのは、
そのソフトは知らないけれども、画像同梱に対応してるような
気がしないので、多分、画像ファイルが一緒に入っていないか
或いは、相対パスになってない（絶対パスになってる）ために
画像ファイルのフォルダが云々で Jw_cad で画像表示できない
みたいなオチかもしれません。

建築資料館のJWW掲示板で下記のような質問がありました。

SFC図面(563KB)をメールでいただき、JWWで開いて一部修正を加えSFCで保存してメール返信しようとしたら、SFC図面サイズが17.9MBまで大きくなっていて送れません、図面整理（重複・連結）を試みましたが、15MB程にしか小さくなりませんでした。
SFC保存時に、！ダイアログボックスが開き「複合図形が設定されていません･･･処理中断。フィーチャーID･･･」が出てきましたが、OKボタンを何回か押したら保存は出来ているのですが、その当たりに原因があるのでしょうか？
対応の仕方をご伝授お願い致します。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=one&namber=43372&type=0&space=0&no=1
エラー内容は実際にちゃんと見てみないと分かりませんが
取り合えず、サイズが大きくなるっていうのは
塗り潰しが、細かいハッチング状態になってしまった為
というのがあるかもしれないですね。
もしそれなら、
塗り潰し・ハッチングを全部消してしまうとか。
塗り潰しとして運用したいのなら、正直、Jw_cad ではなく、別のソフトを利用されたほうがいいと思います。Jw_cad は、寸法フィーチャなどを出力できませんから、その辺りでのトラブルも起きるかもしれませんし。

あと

部分図とか何とか→ブロック図形　で　実データの無いブロック図形／非参照のブロック図形がネックになって、トラブルを引き起こす、という症例をこれまで何度か見てますので、この点からいっても、ちょっとキツイって話はあるかもしれません。（※私自身、ちょっとデータを見てくれ、と言われて２〜３度、そういうデータを見た事があります）

というわけで、「Jw_cad での対応の仕方」というのは
正直、難しい、って感じはします。

建築資料館のJWW掲示板で下記のような質問がありました。

SXFの対応拡張線色は、1〜16まで色が決められていますが、これは変更することはできないのでしょうか？

プレゼン図面を作成するのに、決められた色以外を使いたい、またそれを設定化して、所員全員共通で使えるようにしたいと考えています。ユーザー定義線色で17番以降に自由に色を決められるようなので、これを設定化して全員に共通化できるなら、それでもいいのですが、ユーザー定義線色はそのファイル限りというのを他で見たもので。宜しくお願いします。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=one&namber=43301&type=0&space=0&no=1
出来ません。
それは、Jw_cad だけの話ではなくて、SXF仕様ですから、電子納品などでの　超基本事項なので、色は固定です。まぁ、RGB値が明確に決定されている、というわけではありませんので、多少の濃い・薄い、というのは指定出来る余地はありますが、例えば、黒色を赤色にする、等のようなことは出来ません。

色を任意に指定したいのなら、ユーザー定義色を使えばいいでしょう。
まぁ、おっしゃるように
基本設定というものはありませんし、JWW形式ファイル毎に指定出来ますけれども、逆にいえば、ユーザー定義色で任意設定しただけの白紙の図面データファイルを用意し、新規作成で図面を書き出すのではなく、その白紙データから図面を書き出すようにすれば、やりたい事は出来ると思います。
でもまぁ、
クリップボード経由やJWS形式ファイルでは色設定は受け渡せない、というのはありますし、JWFファイルにも設定はないし、外部変形でも無理だし、現実、扱いは難しいよなぁ。塗り潰しで使うのなら、任意色ソリッドのほうが遥かにやりやすいかもしれないし。

ツールで JWW図面ファイルのSXF色設定を書き換えるっていうのは、出来るんだけれども、それだと余り意味がないしなぁ。

建築資料館のJWW掲示板で下記のような質問がありました。

NAS（ﾈｯﾄﾜｰｸHD)を導入しました。ネットワークドライブを割り当ててもJWWの画面で出てきません。どうしたら認識するでしょうか

ネットワークドライブ割り当てはやっていたのですが上手くいきませんでした。いろんな設定を試みたところどうやらウィルスソフトがＪＷＷのネットワークドライブ割り当てを許可していなかったようです。ウィルスソフトのネットワークコントロールで侵入を許可するプログラムに追加したら表示がされるようになりました。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=43287&type=0&space=0&no=1
ウイルスソフトの設定！？
ウイルスソフトに感染しているんですか！？
・・・
じゃなくて、ウイルス対策ソフト、だよな。
・・・
昔学校での遠足でバスに乗るんで、「酔いの薬」をもっていってもいいですか？と言ったら、だめだと言われた。え〜なんでですかぁ？と言ったら、バスに酔う薬なんか持っていったらダメ、「酔い止め薬」ならＯＫ、って言われたことがある。
どこに遠足に行ったのか忘れたのに、そういうところだけは覚えていたりして。

・・・
ちなみにそれ、ファイアーウォールだよな。
ということは、どっちかというと、
ウイルス対策ソフトというよりは、セキュリティ対策ソフトの機能ですね。
むかし
客先で、ネットワークPCに接続できない！？とかでヘルプで行ったとき、ウイルスバスターのセキュリティレベルが１段高く設定されていて、ファイアーウォールが厳しくなっていて、そういう事になってた、っていうのがありました。なので１段低くして、接続できるようになった、というのはありました。
最初わかんなくて、ケーブル・接続状況などもチェックして、ハブが壊れたのか？とも思ったから新しいハブも持って行ったりして、幾つか設定触ってて、ようやく分かったんだっけ。確か十何年か前のことだけど。

建築資料館のスケッチアップ掲示板で下記のような質問がありました。

RoundCorner_2.3aのフォルダをPluginsにインストールしたのですが動きません、LibFredo6も同様にインストールしています。どなたか動かす方法を教えて下さい。Sketch UP 8 無料版です。
ちなみに下記からダウンロードしたものです。
http://ruby.cadeluxe.jp/index.html

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=one&namber=3146&type=0&space=0&no=19
試しにダウンロードしてみました。
ダウンロード先：　オリジナルであろう、下記
　http://rhin.crai.archi.fr/rld/plugin_details.php?id=605
　LibFredo6_3.7b.zip　及び　RoundCorner_2.3a.zip
　この中身をそのまま、プラグインフォルダに入れただけです。
ちなみにこちらは、スケッチアップ８フリー版（英語版）M3
別段、何とも無く、動作してますね。

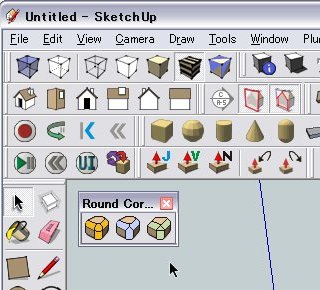

ツールバーが出来る

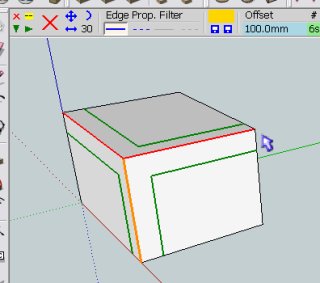

立方体を描いておいて、ツールバーをクリックし、エッジをクリック。オフセットは、最初は 1000mmになってたんで、小さくしてます。

実行のボタンをクリック

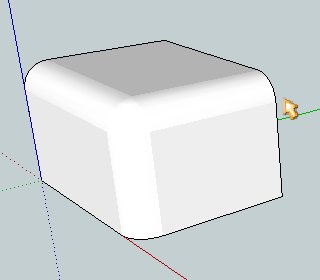

結果


お、なかなかいいんじゃない？

建築資料館のJWW掲示板で下記のような質問がありました。

お世話になっています。一本の線を引くと、自動的に樹木のような、ぐじゃぐじゃ線が引けるというような、方法ありませんでしたっけ？お願いします。教えてください。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=43243&type=0&space=0&no=1
樹木のような、ぐじゃぐじゃな線？

樹木っていうのが、１本の太い幹であると想定して
その木の輪郭やら　幹の皮を表現するような、
波のような線　のことであれば、
ランダム線、って事になるのかなぁ？

樹木っていうのが、幹と複数の枝を表現するような
ものを示すのであれば、標準コマンドには、無いですね。
d さんの「樹木曲線」　が近いのかなぁ？
でも、点指定→作図　だから
普通に　樹木の図形を配置しているのとあまり
変わらないかもしれないけれども。

電気抵抗のようなジグザグな線も、一定パターンを取るから、ぐじゃぐじゃ、って感じにはならないだろうから、ランダム性のある複数の折線が派生するような感じ、なのだろうけれども。まぁ、そういう外部変形を作るっていうのなら、まぁ、作れば出来るとは思うけれども。　でもまぁ、一般的な需要としてはあんまり無いような気もするけど。　ただ、どういうパラメータを指定して、どういう作図をさせたいのか、というのは考えどころかもしれないけれども。

建築資料館のJWW掲示板で下記のような質問がありました。

簡易に2.5Dを作成するという外部変形を入れたのですが、「名前が正しくいれてません」とかなんとかいうメッセージが出て、うまく使えません。他に良いソフトか、このソフトの正しい使い方を、指導していただけませんか？

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=43240&type=0&space=0&no=1
まぁ、多分、Snap_Kinさんの
「外変＃２８ ◆２．５Ｄ作成を楽にする＃１〜＃２◆」
http://fox.zero.ad.jp/~zap01296/jww/
のことだと思うけれども、
この中には、バッチファイル「CLIP25DH.BAT」「CLIP25DD.BAT」がありますが、この外部変形を Jw_cadインストールフォルダ以外のフォルダに入れている場合には、バッチファイルの内容に追記を行わないといけません。
REM #jw
のすぐ下に
REM #cd
を追加
これで動作するはずです。（WindowsXpにて動作確認）


＊＊追記＊＊

分かりました。諦めます。m(_._)m

え、諦めちゃうんだ。残念。
まぁ、仕方が無いですね。

建築資料館のスケッチアップ掲示板で下記のような質問がありました。

最近スケッチアップはじめました。スケッチアップどころか3D製作も初心者です。
とある船の3D模型を作りたくてはじめてみたのですが滑らかな自由曲面が多く、うまくつくる方法を模索しています。Extrude Edges by Railsというプラグインも試してみましたがどうも曲率が激しくかわる舟形を意のままに作るのは簡単にはいかないようで結局ひろってきた断面図を３方位組み合わせてワイヤーフレーム状に断面曲線をかいて、そのあとそれぞれの線が交差するように手動調整して原型を作りました。最後に手動で間に三角で面をつくるという作業をしてそれっぽい形にはなったのですが正確な寸法をもとに作ったわけでもなく手描きでのカンで調整ということになったので表面をスムージングしてもかなりぼこぼこしたところが目立つものができました。
ここで相談です。
完成後の自由曲面の表面のぼこぼこを陶芸のように均すようないい方法はあるでしょうか？またそもそも、このような自由曲面を美しく作成するにはよい手順やソフトなどそもそも根本から変えたほうがよい方法がいっぱいありそうなきはするのですが普通こういうモデルはどのように作成するものなのでしょうか。コンポーネントを探すと船をきれいに作ってるモデルもあるのでスケッチアップで不可能ではないとおもうのですが。。。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=one&namber=3119&type=0&space=0&no=19
NURBSモデラーだったら、通過点／制御点を変更することで補正は掛けられると思うけれども、スケッチアップは・・・なぁ〜〜〜　ベジェパッチのプラグインで描いてるんなら、ベジェパッチを編集っていうのは出来ると思うけれども、そうじゃないだろうし。
補間する曲面を描いて、交差して、不要なところを消すとか。しかし、補間する曲面を描くのが難しいだろうし。どうでしょう？　スプライン曲線で作図した輪切り断面図状態のモノをサンドボックスでつなげて曲面を作るとして、つなげる前の状態で保存をしておいて、そのスプライン曲線を補正→曲面化→検証、みたいな事をするとか。まぁそれでもイマイチ直感的操作ではないんだけども。まぁ、スケッチアップは NURBSモデラーじゃないからしょうがない面もあるような気はするけど。

曲線が何らかの計算式で出るんなら、k_tools で描かせるとか、私だったら自分の Script!3Dである程度描くかもしれないけれども。でも、Script!3Dでのルールドサーフェイスは、線数が同じじゃないとつながんないけれど。だから端の部分は難しいかも、というのはあるけども。

建築資料館のスケッチアップ掲示板で下記のような質問がありました。

　最近スケッチアップ8を使いはじめたのですが、DXFデータをインポートしようとして気がついたのですがメニューバーに「プラグイン」の文字がありません。一度アンインストールをしてサイドダウロードしましたが同じです。根本的なところで何か間違っているのでしょうか。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=3118&type=0&space=0&no=19
スケッチアップ８インストール直後の初期状態は、
メニューバーに「プラグイン」のメニューは出ませんから
それで正常状態です。

メニュー「ウインドウ」→「環境設定」　にて
「機能拡張」　の　「□Rubyスクリプトの例」　にチェックを入れたら
メニュー「プラグイン」は表示されます。
（その中に「費用」とか出ます）

建築資料館のJWW掲示板で下記のような質問がありました。

jwwを使用しています。プリモを使用して返還したｐｄｆはjpf2dxfで変換でできるのですが、コピー機からｐｄｆに変換したものはそのソフトで変換ができません。フリーソフトでコピー機からｐｄｆにした図面をｄｘｆに変換する方法をご存知の方、お教えいただけませんでしょうか？よろしくお願いいたします。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=one&namber=43219&type=0&space=0&no=1
へぇ〜「jpf2dxf」ってソフトがあるんだ・・・　どんなソフトだろう？
ググってもヒットしないけど・・・

コピー機からのほうは、ラスタ化されていると思いますので、RV変換機能をもつPDF→DXFソフトを使うか、或いは、PDFファイルを画像ファイルにして、RV変換ソフトを使うか、ということになると思います。　うまく変換してくれるかどうかは別ですけれども。

建築資料館のJWW掲示板で下記のような質問がありました。

「多角形」を使いソリッド図形に色をつけたのですが、印刷時にソリッド図形の外周が浮き上がってしまいます。（五角形の中に小さな三角形が浮き上がる感じです。）どのようにして、ソリッドの外周線を浮き上がらないようにできるでしょうか？

ありがとうございます。プリンターの設定を変えることで解決しました。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=43215&type=0&space=0&no=1
よくある質問で、よくある解決しましたパターンだけども
こういうの、
使用しているプリンタ、ドライバ、
どこの設定を、どのように変えたら解決したのか？
という詳細を書いてくれると
他の人の役に立つ情報になると思うのになぁ
等と思ったりしますけれども。。。

建築資料館のJWW掲示板で下記のような質問がありました。

図面を書いていく際、ある程度の単線(一本一本の線・基準線)を書いて　自作の OPT1・OPT2・OPT3　又　OPT4を　使用して作図されてる方は沢山みえると思います。　私もそのひとりなんですが、　仕事上の付き合いをしている方に私が自作した あるOPT1のdatをほしいと言われました。そこで質問です。
OPTを使用出来ても
1.　datの中身を見れなくできないでしょうか?
2.　datのｺﾋﾟ-が出来ないようにするにはどうすればよいでしょう?
宜しくお願いします。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=43181&type=0&space=0&no=1
既にコメントで答えは出ているように、
建具・線記号変形の dat ファイルは、普通のテキストファイルですから、中身を見れなくする事は出来ません。中身を見れなくするには、一般的に、暗号化　或いは　圧縮化を行いますが、仮にそういう事をしても、Jw_cad がそれを判別出来ませんから、Jw_cad がそういう処理が出来るようにならない限り、出来ません。
仮に
datファイルを暗号化しておいて、Jw_cad で建具コマンドを実行したとき、それを解読してフォルダに展開し、それを実行させる独自プログラムを作ってそれを動かしておくとしても、Jw_cad で建具を実行しようとする際には普通のテキストファイルになっている訳だから、そのときに、エクスプローラ等で 解読後の datファイルをコピーされてしまえばそれまで、という事になります。だから、無理かな。

コピーは　出来るでしょうね。
元より、先方に datファイルを送る、という事は、先方にコピーするって事だから、もしコピーが出来ないとすると、先方に送る事も出来ないって事になります。だから文章自体が自己矛盾しています。
ですから、ファイルコピーは出来るという絶対的な前提をするとして、コピーされた場合、他のPCでは動かせないようにする、という考えで行けばいいと思います。でもまぁ、datファイルは単なるテキストファイルですからちょっと無理かな。出来るとすれば、外部変形でしょうか。

外部変形はプログラムだから、スクリプト系ではなく、コンパイラ系で作ってしまえば、普通は中身も見えなくなるので、いいんじゃないかと思います。他PCで動かせなくする手法は、いろいろあると思います。例えば、ハードウェアプロテクト（ドングル）。まぁ、費用が掛かっちゃいますのでこれは無いかもしれませんけれど。次に、ソフトウェアプロテクトキットを利用してプロテクトを掛ける方法。これも初期投資は必要ですが、既に所持している場合には利用できるかもしれません。　次に、WindowsのシリアルNoや PC(LAN Card)の MACアドレスを取得する方法が使えるのなら、それを使って、ある特定のWindows/PCだけでのみ実行可能なように作ってしまう事。　次に、それ以外に動作パソコンを特定できるような情報を取得して、そのパソコンだけで実行可能なように作ってしまう事。　などなど？

動きを見て欲しい、でも中身は見せたくない、っていうのは、まぁ、分かります。うちの「Script!」でも、簡単ですが、暗号化して中身が見れないように出来るようにしています。コピー不可っていうのはありませんけれど。Jw_cadの図面データでも、CADデータとしては渡したくないけれども図面を見て欲しい、っていう場合、PDFにして渡す、みたいな話がこれまでに沢山ありますから、それと同じような感じで質問されているのかもしれませんし。うちの「AFJWV」でも、パスワード入力したらJWW形式に戻せる「JWV形式」っていうのも作りましたし。まぁ使っている人は居ないと思うけれど。「画像同梱」の機能も入れてました。今はもうJw_cadが標準機能としてありますけれど。まぁそれは無関係なのでおいといて。

だから、コンパイラ系でのプログラムでの外部変形で、プロテクトも考慮して、作り直せばいいんじゃないかなと思いますが、建具・線記号変形が作れても、外部変形は作れない、って人も多いと思うから、それはそれで難しいと思いますけれども、そういうコンバータがもしもあったら、それはそれで、面白かったりして、等と思いつつ。

建築資料館のJWW掲示板で下記のような質問がありました。

ソフトは作動し変換も出来るのですが、特定の文字（例として��や外字で作成した文字）等が変換が出来ないのは何故でしょうか。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=43066&type=0&space=0&no=1
それは簡単。
そういう文字の線データが元々無いから。
外字などは、PC利用者が自分で作るものだけれども、この外部変形で利用する線データの中には入っていないし、この線データの中に新規にデータを追加したり編集したりすることは出来ませんから。

この外部変形は、過去に作成した線データファイルと、入力した文字コードをつき合わせて、変換するシステムです。PC内・Windows内の文字のアウトライン等を取得しているのではありません。だから、線データファイル内に、無いものは、無いので、変換も出来ません。

Unicode文字だったら、AFWord2 で作図できると思います。が、外字は、ドットフォントとして作っているんであれば、ダメだと思います。外字を TrueTypeFont で作っているのなら、出来るかもしれません。

建築資料館のJWW掲示板で下記のような質問＆回答がありました。

ベクターワークスをｊｗｗに変換の方法
教えてください。ベクターワークスで作成された図面データをメールで送ってもらい、ＪＷＷで編集したいのですが方法ありますでしょうか？よろしくお願いいたします。

ベクターワークス側でDWG形式またはDXF(R12)で出力して受け取って下さい｡その後 JaCconvert を使用して変換する方法があります｡中原さんが作成されたJacConvertがおすすめです。有料(\2,500)ですが機能制限のない試用期間が二ヶ月ありますので充分評価はできます。DWG/DXF/JWW/JWC/PDF/EMF形式に対応しています。一括変換も可能です。JacConvertの入手と簡単な導入方法は下記を参考として下さい。
http://yakushima-tonbo.com/aj_dxf/jacconvert.htm

質問はniftyの【 データ変換 】 会議室 がおすすめです。作者が回答されていますので参考になると思います。
http://www.farchi.jp/forum/index.php?forum=8

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=31097&type=0&space=0&no=11
ベクターワークスのデータをJw_cadで開く事は出来ませんので、何らかのコンバータがあるのか？という件については、う〜ん、Ａ＆Ａ社以外の会社・個人で作成された変換ソフト／CADソフトでそれが可能なもの、というのは、ちょっと分からない。データフォーマット公開してないだろうから、Ａ＆Ａ社じゃないと無理じゃないかなぁ？と思う。

Ａ＆Ａ社から、ベクターワークス用の別売オプションで、「A&A JWコンバータ」というソフトが安価（￥3150）で出ているので、それを相手さんに入れてもらって、JWW形式ファイルで出してもらうのが一番早いかもしれないですね。
http://www.aanda.co.jp/products/JWconverter/index.html

それが無理なら、R12-DXFで取り出してもらって、それを、Jw_cad で「開く」または「DXFファイルを開く」を使って開けるって事。

回答では、JacConvert を使えって事だけども、JacConvert を使うのなら、R12形式DXFではなくて、2000形式DXFやR13形式DXFのほうがいいかも？　R12にすると楕円やスプライン曲線はポリライン化される等で、データ量＝ファイルサイズが大きくなるかもしれないし。他にも R12にすることによって情報がより多く欠落する事も考えられるから。

入手・導入方法を自サイトからどうぞ、というのなら、質問受付＆サポートも自サイトでやればいいのに、という気はする。質問受付＆サポートは建築フォーラムでどうぞ、というのなら、入手方法も建築フォーラムでどうぞっていうのが筋のような気もする。ここ２ヶ月ほど、作者氏は　多分お忙しいのでしょうけれども、掲示板で回答されていませんしね。　質問に対する答えを、だいおーさんや私がしているんだったら、あんまし、意味がないかもしれませんし、そういう回答ならきっと、この方だって出来るはずだろうから。
