2026年01月19日20:00

[JWW] Re:図形登録後の貼り付け選択画面表示について

タイトルのように図形登録後に図形コマンドで図形を選択する時、表示される図形の大きさが表示枠一杯に表示されるものと中央に小さく表示されるものがあります。
表示図形が小さすぎると、図形名でおおよそはわかりますが、たまにしか使わない図形の場合、向きがどちらか拡大しないとわかりません。

表示される図形の大きさを全て表示枠いっぱいにする方法はありますでしょうか。

・その図形を開き、再度、図形登録
　範囲選択し、[基準点変更]クリックして
　図形内に基準点を設定して［選択確定］し
　［《図形登録》］クリックし、
　ファイル選択画面で、その図形をダブルクリックし
　上書きしますか？　で［OK］クリック

2026年01月19日16:00

[JWW] Re:１０．０２バージョンsfcファイル不具合

Jw_cad作者さんサイトの掲示板での発言

初めまして　最新バージョン10.02では、読み込んだsfcファイルでは縮小状態
では正常ですが、文字が読める程度に拡大すると、文字の間隔が大きくなり
図面から大幅にはみ出ます。8.25aでは正常に表示されます。私の設定が間違って
いますでしょうか？教えてください。環境はwin11です。

・テストとして Jw_cad 標準添付の「Aマンション平面例.jww」を開き、SFC保存し、それを Ver.8.25a で開いてみる：問題無し：保存時の問題ではない
・Ver.10.02 で開いて見る
　「洋室」「玄関」など、文字間隔 0.5 の文字が
　文字間隔 50 として読み込まれている

・SXFでの文字間隔値は実寸距離として扱われる為、SXFファイル内では文字間隔は「50」として出力されるが、Jw_cad では、文字は図寸距離であるから「50」の値は、部分図の尺度が「1/100」であれば「0.5」であるべきところ、Ver.8.25a ・Ver.10.01.8 では「0.5」だが、Ver.10.02 では「50」のままになっている
・設定は別段何も無い

2026年01月19日12:00

[JWW] Re:画面フリーズの為、JWcadをインストールし直す

Jw_cad作者さんサイトの掲示板での発言

名前を付けて保存、などをクリックすると、画面がフリーズしてしまいます。調べたら、今までの図面を別に保存して、JWcadをインストールし直すとありました。
　JWcadアプリの外にホルダーを作り、そのホルダーに図面を移動するのでしょうか？。スタート画面にホルダーを作りましたが、JWcadの図面をそこに移動する方法が分りません。それとも、別の方法で保存するのでしょうか？。JWcad初心者です。詳しく教えて下さい。

・[Esc]キーを押したら戻ってくるのなら、インストールし直しせずとも、Jw_cad を終了させたあと、当方の「JwwInit」を実行すれば良い
　https://afsoft.jp/jwtpn/index.php?id=003011
（※Jw_cad Ver.8.25aを使っている場合、インストールし直しをしても、この問題は解消しない）

・ファイルを移動する方法：Windowsのエクスプローラを利用
　エクスプローラの使い方が分からないのなら
　Windows入門本を買って、触りながら勉強する

・自分で作った図面ファイルを定期的にバックアップするのは推奨される事だが、Jw_cad のアンインストール＆インストールする際に行う必要は無い

https://afsoft.livedoor.blog/archives/52338838.html
上記発言と同じ質問者だが、上記でコメントは付いたが無視されたので今回もコメントがついても無視されるであろう

2026年01月18日10:00

[JWW] Re:クロックメニュー寸法について

Jw_cad作者さんサイトの掲示板での発言

初心者です、宜しくお願い致します。
クロックメニューの寸法コマンドを実行すると、起点から１点目測定で終わり、
ツールバー寸法コマンドのように２点目、３点目と続けて測定できません。
これは、こういうものなのでしょうか？、それとも何か操作がおかしいのでしょうか？。
教えてください。

・Jw_cad 使用バージョンは？
・多分操作がおかしい
　１点目の終点指示→作図→始点
　となるのはマウス左クリック(L)
　１点目の終点指示→作図→終点
　となるのはマウス右クリック(R)

　メッセージバー（ステータスバー）には
　「〇●寸法の始点はマウス(L)、連続入力の終点はマウス(R)で指示して下さい。」と表示されている

・AUTOモードクロックメニューの事であれば
　AUTOモードクロックメニューの設定で
　「7」を指示するのではなく「-7」を指示する
　（コマンド継続）

追記：

なるほど、コマンド継続の（-）ですね。
複写・消去の連続も出来るようになりました。

との事で解決

2026年01月17日22:00

[JWW] Re:インストール

Jw_cad作者さんサイトの掲示板での発言

Jwwの外部変形にKiz　Linkを（KIZUKURIへのデータ変換ソフト）インストールしたいけど、ソフトのある場所やインストール方法を知りたい

・所持していないし情報等も知らないが「KIZUKURI」というソフトは、JWWファイルを下絵として読み込む機能がある様子
https://www.cstnet.co.jp/archi/products/kizukuri/zairai.html
・「インポートソフト JwwLink Ver.1.30」は
　「Kizukuri 7.70 r10 の付属ソフト」と記載されている
https://danjokk.web.fc2.com/kizuk/kizuk4/kizuk4.htm
※メーカーサイトによれば
　「KIZUKURI「Ver7.70」のサポートは2023年5月末で終了いたしました。」
　との事
　https://www.cstnet.co.jp/archi/support/kizukuri/index.html

・メーカーに聞いた方が早いと思われる

2026年01月16日18:30

[JWW] Re:draw_div 使えなくなってしまいました

Jw_cad作者さんサイトの掲示板での発言

Version 10.01
draw_div （ひとつのファイルにグループ別で複数の図面が描かれているファイルから、グループ別に分割するソフト）が使えなくなってしまいました。
Unicode(UTF-16)対応のため、ソースを大幅に改変したためなのでしょうか。
使える方法はないのでしょうか。

・https://jwtool.yu-yake.com/
　「draw_divi（グループ別図面分割）」
　だろうか？
　HiroCom777氏のVBdeJWライブラリを利用されているのでおそらく、このライブラリがVer.10対応された上で、このツールの作者氏が修正作業を行う、という事になるのだろうと推測

・Jw_cad Ver.8.25a を別フォルダにインストールして、Jw_cad Ver.8.25a でそのファイルを開き、別名で保存を行い、そのツールを利用
　或いは、当方の「Jww7to6」を利用して下位変換し
　そのツールを利用

2026年01月16日17:30

[JWW] Re:DXFﾌｧｲﾙの読込での文字化け

Jw_cad作者さんサイトの掲示板での発言

以前書込したのとは別件の文字化けに関してです。

DXFﾌｧｲﾙで、本来は±記号になる表記がJWWで読み込むと文字化けしている物があります。
(JWWは今使用していうのは10.02ですが恐らく以前のVer.でも同様かと思われます)
例えば、本来は 4.5±0.5 となる物が JWWでは 4.5+00B10.5 と表示されます。
そのDXFﾌｧｲﾙをﾃｷｽﾄﾌｧｲﾙで読込、該当部分を探すと
4.5\U+00B10.5
と書かれていました。
恐らく、\U+00B1 は、\U+の後に書かれているｺｰﾄﾞのunicode文字を表示するという意味になるのだと思われます。
U+00B1 (Unicodeの00B1) は ± の文字になるので。

それで、 DXF \U+00B1 をｷｰにして検索したら、
https://toshikunn28.hatenablog.com/entry/2020/05/09/213521
のｻｲﾄを見つけました。
ここに書かれている物のうち、
￥U+0007　　⇒　　×　　かける
というのだけ、意味不明です。Unicodeで 0007は制御ｺｰﾄﾞになり、文字のｺｰﾄﾞではない筈なのですが… 文字として使えるのは 0020からと思います。
ただ、それ以外の φ、±、Ω、μ、ーは、書かれているｺｰﾄﾞ番号のUnicode文字になっています。
なので、基本的には\U+があったらそれに続くｺｰﾄﾞのUnicodeの文字を表示するようになったら文字化けは減ると思います。
(現状は、ﾃｷｽﾄｴﾃﾞｨﾀで修正してから読み込むか、JWW上で書き換えるか、と思います)

・AutoCAD R13以降、Unicodeが使用され始め、
　Unicode文字データとして
　　￥U+XXXX（XXXX:Unicode）
　という書式が利用されている
※Jw_cad は基本的に GX5/R12形式対応だった為これに未対応
※当方の「AFdxf2jww」ではこれに対応している
・AutoCAD 2007以降は UTF-8入出力され、Unicode文字データも通常はそのまま UTF-8入出力されるため、基本的に￥U+XXXXというのは使われないのではないかと想像（※未所持の為、未確認）（旧バージョン保存で ANSI(Shift-JIS)出力する場合を除く）
・それ以外の他CAD等の場合は2007年以降も￥U+XXXX出力しているかもしれない

・￥U+0007⇒×（かける）
　不明
　DXF本にも記載無し
　DWGTrueView2026 でも ODA Viewer でも表示されない
　ただの見間違い・書き間違い・勘違い（￥U+00D7）
　https://afsoft.livedoor.blog/archives/52120647.html
　あるCAD（非AutoCAD系）で誤出力／特殊文字として出力されている可能性

2026年01月16日13:00

[JWW] Re:測定結果の書き込み（単位あり）について

Jw_cad作者さんサイトの掲示板での発言

お世話になります。

面積の測定結果の書き込みについてです。
単位有で平方メートルのとき◯◯ ｍ^u2で表示されます。
◯◯ ｍ2のような表記とでもいいましょうか。
これを◯◯ ㎡にしたいのですがどこで設定すればよいのか
どなたかご存知ないでしょうか。
もう随分昔に自分で設定したと記憶しているのですが
すっかり忘れてしまいました。
現在のバージョンは8.25aです。

・設定は多分無し
・作図後、文字コマンド≫範囲選択≫外部エディタ
　にて文字置換（m^u2　→　㎡）
・単位無しで作図し、文字コマンドで「㎡」を付け足す
・そのような外部変形を探して利用／無ければ作成して利用

追記：
自分で書き換えるとの事で終了

2026年01月12日20:30

Jw_cad 10.02 公開

公開されました。作者さん、お疲れ様でした。

バージョン情報　より
https://www.jwcad.net/versioninfo.htm

最新バージョンの変更点

◆Version 10.02の変更点は以下のとおりです。（2026/01/12）
・プロポーショナルフォントの仮表示枠およびカレットを実際の位置と合わせるようにした。
・従前、文字幅0.01の文字を文字列一括描画しシステムに文字配置を委ねて表示していたものを、 0.01以下0.001以上の文字幅に拡大した。
・文字を倍率複写（移動）する際に、0.01以下0.001以上の文字幅は変更しないようにして、文字列一括描画としての扱いが変わらないようにした。
・フォント変更の際、変更先がプロポーショナルフォントの場合文字幅を0.001として、文字列一括描画としての扱いにするようにした。
・従前、日本語フォントしか選択できなかったものを、外国語用のフォントも選択できるようにした。
・文字幅の最小値を0.1から0.01に引き下げた。
・「元データのレイヤを優先する」にチェックを入れブロック化した図形が元レイヤを「表示のみ」にして、消去コマンドで右クリックすると消てしまう（つまり、表示のみレイヤが選択できてしまう。）バグをフィックスした。
・外部変形の戻り値で、文字サイズを1以下に指定しても1mmとなってしまったものを、最小0.01mmまで指定できるようにした。
・座標ファイル・外部変形出力で Polyline出力中に線種・線色等が変わたとき pl を出力しない設定を追加した（「座標」⇒「条件設定」）。

との事です　（文字幅→文字間隔）
が・・・

文字間隔 0.01 の文字を　倍率指定して複写・移動する際には、文字間隔 0.01 のままになりますが、0.001～0.009 の場合、文字間隔はそのままではなく倍率されてしまいます
また
文字間隔 0.01 の文字を　倍率指定してコピー・貼り付けする際、文字間隔 1 となってしまいます

あと

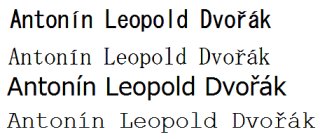

欧文フォントを指定出来るようになりましたが、Direct2Dオン時は表示されますが、Direct2Dオフ時は無効となって別フォント表示されます（なので印刷も別フォントになります）

2026年01月08日14:30

[JWW] Re:jpeg画像が貼付けできない

Jw_cad作者さんサイトの掲示板での発言

バージョンアップの為、ダウンロードをしたのですが、
画像から画像挿入画面へいき、ファイルの種類選択でbitmapしか選択できません。
ネットで調べてみたのですが、難しくて分からなかったので、ご存知の方がいれば教えて頂けますでしょうか。

FAQ
　JPEGファイルやTIFFファイル等の画像を貼り付けたい

・何が難しかったのか不明
　1) Jw_cad は終了しておく
　2) Susieプラグインをダウンロード
　3) ダウンロードした zip内の～.spiを
　　Jw_cad インストールフォルダにコピー
　4) Jw_cad を起動
　エクスプローラで～.spi をコピーするのが難しい？
　Jw_cad をどこにインストールしたのか分からない？

2026年01月06日10:00

[JWW] Re:図面の動かし方

Jw_cad作者さんサイトの掲示板での発言

図面をカーソルでうごかすのをどうすればいいですか

・カーソル→カーソルキー（矢印キー）
　キーボードで拡大・縮小するには？
　https://afsoft.jp/jwtpn/index.php?id=004011

・その他
　マウスで画面移動表示するには？
　マウスで画面拡大表示・画面縮小表示するには？

・Jw_cad に「カーソルキー」という用語は存在しない
　「矢印キー」という用語は存在する
　Jw_cad で「カーソル」といえば
　・マウスカーソル
　・クロスラインカーソル
　・文字カーソル位置
　従って、ヘルプで幾ら「カーソル」→「カーソルキー」→画面移動　という意味合いで検索しても目的の内容は見つからない　この質問者にとってヘルプでは目的が果たせないであろう　従って　ヘルプを見ろというコメントは無意味かもしれない

2026年01月05日16:00

[JWW] Re:文字入力のフォント選択が文字化けする

Jw_cad作者さんサイトの掲示板での発言

昨年末まで正常に表示していた既に作図済みのデータを開いた際に
文字化けしていておかしなと思ったので、フォントを再指定しようと
したら、フォント選択部分も正常でない状態となってしまっており、
どう対処したら良いのか分からない状態。
最新バージョンをインストールしたりしても改善しない様です。

１：日本語環境を他言語に変更してしまった
　→日本・日本語環境に戻す
　　https://afsoft.jp/jwtpn/index.php?id=002018

２：フォント入れすぎてフォントキャッシュが壊れた
　→不要なフォントを消し、
　　フォントキャッシュを消す
　　※手法はOSによって異なるのでネット検索

追記：

結局色々と調べたら、
windows11アップデートの際に
システムロケールの日本語選択の下にあるチェックボックスにベータのUTF-8を
使用するにチェックが入っていたのが原因でした。
jwwには何の問題もなかったようです。

との事で解決

2025年12月30日13:00

[JWW] Re:JW-CADのビューワーソフトの開発について

Jw_cad作者さんサイトの掲示板での発言

実は最近、Jw-CADのビューワーアプリ（Jw-CADデータを読み込み表示・閲覧するアプリ）の開発を計画しております。ネットを探すとAndroidでビューワーアプリが既にあるようですが、当方もアプリの開発を計画したいと考えております。そこで、アプリを開発しアプリストアで有償にて販売する事はJiro Shimizu & Yoshifumi Tanakaの著作権を侵害する事にはなりませんか？勿論、難解なこの.jwwファイルを当方が独自に読み込めるアルゴリズムの開発に成功出来たらの話です。もし、開発に成功出来れば、アプリストアでこれらのJw-CADビューワーアプリとして有償販売させて頂いてもよろしいでしょうか？ご回答お願いいたします

・著作権侵害となる場合：
　Jw_cad を逆コンパイル・逆アセンブルして
　そのまま自分のアプリとして盗用すれば違法行為となる

・昨今、肖像権や　絵のパクリ問題、が往々にしてあるので
　画面周りを「Jw_cadそのまんま」にするのは問題があるだろう

・Jw_cad作者氏から
　Jw_cad関連有償ソフトウェアを作ってはならない
　という話はこれまで聞いた事は無いし言われた事もない

・既に公開されている情報
　https://www.jwcad.net/jwdatafmt.txt
　及び、徹底解説本での説明文
　その他の他者が公開されている情報、
　その他の他者が著作権フリーで公開されている情報、
　及び、他者との契約により利用可能となる情報、
　によってアプリ開発する事は全く問題無し

・当方が作成したiOSアプリ
　https://afsoft.livedoor.blog/archives/52210299.html
　（結局、よー分からんくなって公開してない）
・当方が作成したAndroidアプリ
　https://afsoft.livedoor.blog/archives/52299437.html
　（Jw_cad関連シェアウェア批判により現在非公開）
　https://afsoft.livedoor.blog/archives/52212105.html
　（ほぼ反響無しだった為開発終了し上記 mjwvに移行）

・既に公開されているiOSアプリ
　https://apps.apple.com/jp/app/touchjw-v2/id996794955
　https://apps.apple.com/jp/app/dare-box-mobile/id6747380440
・既に公開されているAndroidアプリ
　https://play.google.com/store/apps/details?id=com.junkbulk.jw_cadviewer&hl=ja
　https://play.google.com/store/apps/details?id=com.caddare.dareboxmobile&pli=1

追記：作者氏のコメント(26/1/7　15:43)

ビューワーアプリの開発については、自由に行っていただいて構いません。
アプリストア等で有償配布することも問題ありません。
その場合でも私たちの許諾は不要です。

2025年12月30日10:00

[JWW] Re:プログラムがフリーズ

Jw_cad作者さんサイトの掲示板での発言

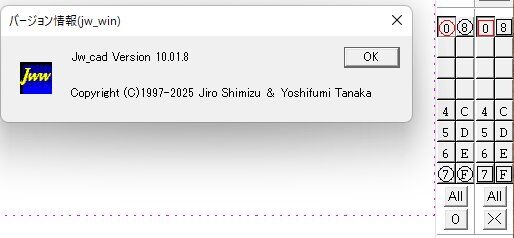

Windowa11Pro＋10.01.7で問題なく使用していましたが、事情で8.25に入れ替えたところ、名前をつけて保存、開く等をクリックするとプログラムがフリーズします。特定のファイルだけでなくすべてのファイルで同じ現象です。

以下の回答を見たので、
↓
アンインストール後、PCを再起動して最新版をインストールし直してみて下さい。
おそらく直っているはず
↓
8.25をアンインストール後、PCを再起動して10.01.8をインストールし直しましたが
直りません。そこで、10.01.8をアンインストール後、PCを再起動して再度8.25をインストールし直しましたが直りません。

FAQ
　ファイルを開けたり保存したりレイヤ一覧表示しようとするとフリーズする？
　https://afsoft.jp/jwtpn/index.php?id=003011

・アンインストールして直るのは 10.01.2～
　8.25をアンインストールしても直らない
　10.01.8 をアンインストールすればレジストリ内容は削除され設定はクリアされる＝されないという事は正常なアンインストール操作をしていない、という事になる

追記：
JwwInit を使って解決したとの事

2025年12月25日13:30

[JWW] Re:オートキャドとJWCADでデータのやり取りをしたい

Jw_cad作者さんサイトの掲示板での発言

1.オートキャドで作成した図面をDXFにしましたが、簡単な図面は再現できますが、重い図面は再現できませんでした。（JWCADが落ちる）
2.JWWでDXFにした図面をオートキャドで読み込めない（10回に1回程度しか読めない）
3.JWWで作成した図面をオートキャドの互換ソフト（IJCAD)などでDWG変換した場合の縮尺が合わない。
4.オートキャドのペン設定がJWWCADだと消えてしまう（レイヤがJWWとオートキャドとことなるからなのか？）
1.～4.までの解決方法などわかりましたらご教授頂きたいです。
お手数をおかけしますがよろしくお願いいたします。

・Jw_cad、AutoCAD等のバージョンは何？
１：Jw_cadのバージョンによっては落ちる場合がある（ハッチング要素等）
　→Jw_cad最新バージョンで試す
　→AutoCADでR12-DXFで保存／ODA FileConverterで下位バージョンDXFに変換してから開く
　→当方の「AFdxf2jww」で試す

２：Jw_cadのバージョンによっては、線種名等によって読めない場合がある
　https://afsoft.jp/jwtpn/index.php?id=008021
　https://afsoft.jp/jwtpn/index.php?id=008020
　→Jw_cad最新バージョンで試す（JWW2DXFConv.dll使用）
　→当方の「AFjww2dxf」で試す
　AutoCADで開いた後、図面が見えない、というだけなら
　全図面描画（ZOOM→A）／図形範囲描画（ZOOM→E）を行う

３：DXFでの縮尺はレイアウト＋ビューポートのスケールで表現されるが、Jw_cad はそれに未対応　基本的に、データは現尺出力されるので、相手側で調整するのが普通
　https://afsoft.jp/jwtpn/index.php?id=008020
　→当方の「AFjww2dxf」で試す
　　（基準レイヤグループ＋［モデル＋ペーパー空間］指定）

４：stb、ctbの事なら、それを読み込む事は不可
　（他CADでも、これを読み込み反映させる事が出来ると聞いた事はない）
　色・線種は Jw_cad でもある程度は取得出来るはず
　https://afsoft.jp/jwtpn/index.php?id=008018
　→当方の「AFdxf2jww」で試す

Jw_cad の色は、基本線色8色、補助線色、SXF線色16色、SXFユーザー線色240色、であるが基本的に基本線色8色＋補助線色で作図する場合がほとんどらしい
AutoCADの色は、255色（基本色7色）である　新しいバージョンではフルカラー使用可能らしい

Jw_cad の線種は、基本線種8種、補助線種、ランダム線種5種、倍長線種4種、SXF線種15種、SXFユーザー線種16種、であるが基本的に基本線種8種で作図する場合がほとんどらしい
AutoCADの線種は、線種ファイルを自由にロードしてきたり、削除が出来るし、ジグザグ線や文字・図形をはめ込むような事も出来る　線種尺度を設定する事も出来る

Jw_cad の線幅は、線色に設定した線幅をそのまま反映させるのが基本だが、1/100mm単位指定をすれば、線１本１本に線幅を指定する事が出来る　が　線幅コントロールがしにくくなるため、一般的には余り利用されないらしい
AutoCADの線幅は、昔は ctb/stbで設定されたものが利用されるか、ポリライン要素の幅を指示するか、の２択だったが、R2000から画層・各要素に線幅を指示する事が出来る
指示する事が出来る値は、
　0.01, 0.05, 0.09, 0.13, 0.15, 0.18, 0.2, 0.25, 0.3, 0.35, 0.4, 0.5, 0.53, 0.6, 0.7, 0.8, 0.9, 1, 1.06, 1.2, 1.4, 1.58, 2, 2.11 mm
との事（新しいAutoCADだと拡張してるかもしれない）

AutoCADでは、画層（レイヤ）で線色・線種・線幅を管理する事が可能だが（ByLayer）、Jw_cadでのレイヤにそのような機能はない

Jw_cad と AutoCAD はかなり異なるシステムであるので完全一致させる事は不可能

追記：

→JWCADはVersion 10.01.7です。
→オートキャドは２０２６です。

・Ver.10.01.7 はブロック図形のバグがあるので即 10.01.8 へバージョンアップする事
３：

→JWWは業者さんの作成図面ですが、A3サイズで書いてるそうです。
オートキャドの特性的に1:1なのでそもそもの用紙設定が異なるので開けないのかなと思いました。
現状、IJCADで変換して尺度変更でオートキャドの図面に合わせてます。

それが普通かと

2025年12月23日15:00

[JWW] Re:レイヤ一覧を開くと、画面が固まってしまう

Jw_cad作者さんサイトの掲示板での発言

jwcadのレイヤパレットから、レイヤ一覧を右クリックして開くと画面が固まりカーソルしか動かない症状が発生する。
バージョンは、8.25a　Windows sever 2022で運用をしている。
インストール後は、使用しても支障はなかったが先週あたりから当該の事象が発生。
最新バージョンにあげても、事象は改善されず元に戻した。
使用しているファイルの容量も大きくなく、メモリも圧迫はしていない。
症状が改善される方法を知りたい。

FAQ
・ファイルを開けたり保存したりレイヤ一覧表示しようとするとフリーズする？
　https://afsoft.jp/jwtpn/index.php?id=003011

・最新バージョンでは、アンインストール時にレジストリがクリアされる為、この問題は解消される　おそらく　最新版のアンインストールをしていないのであろう
・その掲示板と隣の掲示板で「レイヤ一覧」で検索すれば同様のＱ＆Ａがヒットするが、おそらく検索したり過去ログを読んだりもしていないのであろう

2025年12月21日20:30

[JWW] Re:windows11で必要なrubyなど

Jw_cad作者さんサイトの掲示板での発言

よろしくお願いします。
外部変形を使用するために必要な、windows11に適したrubyのバージョンを教えてください。
インストーラー付がいいです。
ランタイムとかも必要ですか？
わたしは、まだwindows7をつかってます。
70歳の爺です。
どうか助けてください。

・使用する外部変形に依って rubyのバージョンは異なる
　最低限、どの外部変形を使用するのかを明示する必要有

・Ruby外部変形の登録・実行について
　https://afsoft.jp/jwtpn/index.php?id=049005

追記：

windowsのバージョンには関係ないということですね。私は、まだwindws7をつかってるのでしつもんしました。

との事で終了

2025年12月20日16:30

[JWW] Re:レイヤバー・レイヤグループバーで「非表示」が「表示のみ」と同じになる

Jw_cad作者さんサイトの掲示板での発言

Ver10からだと思いますが、
レイヤバー・レイヤグループバーで「非表示」と「表示のみ」が同じ表現になります
従来は、「非表示」の場合は空白となっていた表現が、「表示のみ」と同じ
囲みのない数字のみの表現となっているので、「非表示」と「表示のみ」の
区別がつかなくなっています

これはバグでしょうか、仕様が変わったのでしょうか、それとも設定の不備でしょうか
回避方法をお教えください

・当方では問題無し
　初期設定で問題無し

Jw_win.jwf にて意図的に

AC_COM =　2　80　80　80　80　80　80　0

等のように設定していたら　そうなるやもしれないが
そうやって意図的に設定しているのに「バグ」って言うのは流石に異常じゃなイカ？

＞これはバグでしょうか、仕様が変わったのでしょうか

と問うのであればまず、初期設定状態で確認すべき
・レジストリ設定をクリアし、Jw_win.jwf も無い状態
・Sample.jwf のEND行を消す／コメント化だけで Jw_win.jwf にした状態

追記：

ありがとうございます
環境設定ファイル　AC_COM =の設定で、標準クロックメニューの設定を0とすることで解決しました

（でも、疑問が残ります、
Ver.8の時は、AC_COM =の、標準クロックメニューの設定は１でした、
それを継続してそのまま使っていたので、Ver.10で違う動作になるのはなぜでしょう）

との事で解決
AC_COM = 1　の後の数値をどう設定していたのか不明な為、何故かと言われても設定内容がおかしいとしか言えない　Ver.10 と言っても現在まで9種類存在するのでどのバージョンなのかも不明

2025年12月20日10:30

[JWW] Re:図面に貼り付ける画像の容量について

Jw_cad作者さんサイトの掲示板での発言

図面上にJPEG画像を貼り付ける時ですが、容量が大きいと印刷時に画像が印刷されません。画像を複数、図面上に貼り付ける場合もあります。
貼り付ける画像の容量は１つの画像に対して最大で何ＭＢまでなのでしょうか？

・画面に表示されていて、印刷不可
＝Jw_cadでの画像キャッシュメモリの話ではなく
　プリンター・プリンタードライバーでのメモリ等の話
　→プリンタースペックを Jw_cadに限らずアプリ側で
　　取得するのはほとんど不可能な為、
　　印刷可能な画像の容量の最大等は分からない

ある本では、印刷時、1024×1024ピクセル（ドット）までの小区画で分割印刷せよ、と記述されている　これはWindows95での場合も含んでいる為、現行のWindows8/10/11 ではもう少し大きくなっているだろうがそれでも、最大 2048×2048 程度と考えるべきであろう
しかしこれはあくまでも、プリンターデバイスへ出力する際のサイズ
Jw_cad の場合、画像挿入時には図寸mm指定で指示され、印刷時にはプリンター解像度を取得してピクセル値に計算される　つまり
　mm値÷25.4×dpi値＝ピクセル値
であるので画像そのもののドット数とは余り関係無い話になってくる
が
画像データの拡大率／縮小率が大きいと印刷出来ない、という問題もあるらしく、その絶対的数値は明確となっていない（プリンター・プリンタードライバーによっても変動するし、Windowsバージョンにも依るらしい）
※プリンターデバイスに対して画像の拡大縮小描画が出来ないプリンターというものも存在する

等等から結局の所
＞貼り付ける画像の容量は１つの画像に対して最大で何ＭＢまでなのでしょうか？
という問いは、様々な状況に依存するため回答不可能

従って Jw_cad には
印刷時、［出力方法設定］にて
□BMP展開出力
という設定が追加されており、これにチェックを入れると

(10)　[BMPに展開出力]
チェックを入れると、プリンタ出力イメージを一旦ビットマップに展開してから出力する
（画像データの部分のみ）

（ヘルプより）
となるがこの際に、小区画に分割されて印刷される、という風になっている

等と記述したがこの質問者はこれまでに同じ質問を何度も書いたり、コメントがついても返答しないので、こういう記事も余り意味は無いだろうとは思う
結局、質問者の知りたい「明確な答え」も記述していないし（これまで「明確な答え」だけを要求する発言って何度もあったし、「明確な答え」が書けないのなら最初からコメントするな！というバッシングも何度も受けた）まぁ　世知辛いネット社会である

※アプリでプリンター等のデバイス設定を取得
　WindowsAPI の GetDeviceCaps関数
　https://learn.microsoft.com/ja-jp/windows/win32/api/wingdi/nf-wingdi-getdevicecaps

2025年12月19日13:00

[JWW] Re:Arm版WindowsでＪＷＷは動きますか？

Jw_cad作者さんサイトの掲示板での発言

出先での確認用にタブレットのサーフェスPRO7を使用していたのですが
そろそろ新しいタブレットＰＣを新調しようとしたところ、現在の
サーフェスはすべてＡＲＭ版なんですね（一部法人用ではX86があるようですが）
作図自体は事務所のデスクトップで行うのであくまでも出先での打ち合わせの
際に確認したいだけですので、表示と測定などができればいいので小型の
サーフェス12インチあたりにしようかと思っています。PRO7はそこそこ大きさ
がありましたので。

ただ、ARM版WINDOWSという事もありうまく動作するかを調べています。
LinaroのWoA対応アプリ検索などではエミュレータでの互換性はあると
なっていますが、どなたか使用している方はお見えでしょうか？
外部変形なども動くか知りたいです。

打合せ用なので相手に見せるときなどタブレットの方が都合がいいのですが
キーボードを分離できるタブレット型のWINDOW機は新機種ではサーフェス以外
見当たりません。　ほかにDWG表示用にDWG TrueViewも使いますが
こちらもエミュレータでの互換性はあるようです。

どなたか使用経験がある方、お見えになりましたらよろしくお願いします

・過去記事検索する限りでは、ARM-Windowsで動作させている話は無し
・エミュレータでWindowsアプリを動作させる、というネット記事はあるようなので、興味と予算があるのなら自分で購入して試用してみる
　LinuxやMacでエミュレータ上で Jw_cad を動かしている、という話はこれまでにもあるので可能性はある　が　所持プリンターのARMドライバーがあるか否かは注意、だろうか？
・外部変形は、EXE型、awk、ruby、VB、VBS、等、色々な種類があるので一概には言えないだろう

・表示と測定だけなら、iPad や Android タブレットでも良いかもしれない

ネットで検索してみると
ARM版WindowsプレインストールのPCって
Microsoft Surface 以外で見つける事が出来なかった
（もっと詳細に時間を掛けたら見つかるかもしれない）
Surfaceが欲しいという人ならともかく
動作確認するだけの為に最低15万円程を費やせる人は余り居ないだろう
（追記：ASUS の Copilot+PC で一番安いのが9万円程）
（追記：CPU：Microsoft SQ1で一番安いのが6万円程）

2025年12月18日12:00

[JWW] Re:表示のみレイヤの印刷

Jw_cad作者さんサイトの掲示板での発言

表示のみレイヤ(グレー表示)で印刷すると、所々印刷されない線が出てきてしまいます。例えば屋根のハッチングをグレー表示にしたとき5本に1本くらい線が抜けて印刷されるような感じです。
また実線で書いたはずなのに点線で出力されたりもします。
対応策があれば教えてください。

早速のご回答ありがとうございます！ただカラープリンターにカラー出力をしていてこの状況です。
ちなみに一度pdfにしてから印刷すると実線が点線に変わってしまうのは直りませんでしたが、線が消えることはなかったのでpdfに保存し直すのが早いのかもしれません…

・プリンターのノズルが詰まっている
　プリンター設定から、ノズルチェックを行い
　ノズルクリーニング

・白い線等がある
　白い線等を消す

追記：
「調べてみる」との事で未解決のまま終了

2025年12月17日17:00

[JWW] Re:寸法コマンドについて、素朴に思う事

Jw_cad作者さんサイトの掲示板での発言

1000　500　100　3000
　　　　4600

上記の様に2段で寸法を表示するときに皆さんは＝2　＝1　＝　－どれを使って
引出線位置や寸法線位置を等間隔で見た目よく、効率よくされてますか。

・お好きなように

・当方は基本的に［　－　］しか使わない
　
・何だったら外部変形で、という事も可能

2025年12月15日18:30

[JWW] Re:印刷について

Jw_cad作者さんサイトの掲示板での発言

JW CADのデータをもらい印刷しようと印刷範囲を選択すると図が消えて真っ黒になってしまいます。
もともと図のあった場所を印刷範囲に設定すると印刷はされるのですが、図が見える状態で印刷範囲を設定するにはどうしたらいいのでしょうか

＞印刷範囲を選択すると
　とあるが［範囲変更］クリックの事だろうか？
　これをしても印刷範囲枠の位置が変わるだけだが

・設定≫基本設定≫一般(1)
　□プリンタ出力イメージの背景を白にする
　にチェックを入れる

・上記でダメなら
　設定≫基本設定≫色・画面
　［色彩の初期化］をクリックし
　　［背景色：白］又は［背景色：黒］又は［背景色：深緑］
　のいずれかをクリック

・図面を覆うようなソリッド図形や画像があれば
　それを削除

・ハッチングレイヤ（ペイントハッチ）を指定している場合
　それを解除（レイヤグループ名・レイヤ名を消す）
　https://afsoft.jp/jwtpn/index.php?id=005004

・上記でダメなら
　当方の「Jww7to6」等でファイル変換を行い
　変換後の図面ファイルで作業を行う

2025年12月11日12:00

[JWW] Re:PCのバージョンアップの影響の有無

Jw_cad作者さんサイトの掲示板での発言

設備管理会社・総務部に所属する初心者です。
現在建築関係部署においてJWWINを利用させていただいております。
使用しているＰＣのMicrosoftOfficeバージョンアップを予定しておりますが、何か支障が生じる恐れはございますか。
＜バージョンアップ内容：Office2010（32bit）⇒Office2021（64bit）＞
何卒よろしくお願いいたします。

・公表はされていないと思うが
　Jw_cad はおそらく MFC等のOBJ/LIB(OCX/DLL)を
　静的リンク（EXE内にバインド）していると想定
　WindowsやOffice等のアップデートによって
　種々OCX/DLL/ATLが変わってもそれに左右されないから
　Jw_cad は無関係だと想定されるので
　それによって支障をきたす恐れはないであろうと推測
（但し、WindowsやOfficeや各種常駐ソフト・サービス等によりメモリ等の消費やCPU負荷により、Jw_cadが遅くなったり使えるメモリが減ったりする可能性はある）

・OfficeソフトのマクロやOLE等による
　各種ツール・外部変形等が使えなくなるかもしれない
　が、それはそれらソフトの問題であって
　Jw_cad の問題ではない

・フリーウェアの使用は自己責任
　仮に何かあっても、使用者の責任
　質問や情報・状況報告は自由だが
　作者氏や第三者が必ず何とかしてくれる、という責任も保証もない

2025年12月10日18:50

[JWW] Re:画像挿入について

Jw_cad作者さんサイトの掲示板での発言

事務所のPCにてAのPCでは画像挿入できるのですがBのPCでは同じフォルダの同じ画像が挿入できません。
何か原因があるのでしょうか？

・Jw_cad バージョン不明
・画像の種類（拡張子）不明
・Susieプラグイン
　入れているか否か
　何を入れているのか

・Jw_cad Ver.8.25aまでは、Susieプラグインを入れていない場合、BMP画像のみ
・Jw_cad Ver.10～で Direcct2Dオフ時、Susieプラグインを入れていない場合、BMP画像のみ
・Jw_cad Ver.10～で Direcct2Dオン時、Susieプラグインを入れていない場合、BMP・JPEG・PNG・TIFF・GIF・ICO画像可能　但し、画像同梱時、問題が発生する場合有≫Susieプラグインを導入
・Jw_cad ほぼ全バージョン：BMP画像＋導入している Susieプラグイン対応画像

・画像ファイルがネットワーク上の別のPC/HDDにある場合、ネットワークドライブを割り当て、そのドライブ経由で画像挿入

2025年12月10日18:00

[JWW] 気になることリスト_Ver.10.01.8時点

それでは私的な「気になることリスト」
その～気　気になる(気になる)気～　名前も知らない気ですから～

はぁぁああああ！！！

１）Unicode対応
　＝国際化対応　であるのが第一義だと思うので
　Jw_cad で使用出来るフォントは現在、和文フォント限定
　ですが、欧文フォントも使えるようにするのが
　普通ではなかろうか？　という「気」はします

２）プロポーショナルフォント
　Unicode対応→欧文フォント対応となれば当然、
　１文字の幅は、その文字によって異なってくる、というのが
　普通ではなかろうか？　という「気」はします
　現在、文字間隔に「0.01」を指示する事で対応されていますが
　幅（横）＝全角文字幅・高（縦）・間隔の扱いはこれまでと
　同様であるとしても、、、
　この辺、今後、どうなるのかは多少、気になりますね

３）仮表示
　現在、一部のVGAカードで仮表示の際にゴミが出る、
　という件がありますが、線を作図する際などのラバーバンドや
　拡大縮小時の四角表示や画面スライド移動時の表示など
　別コンポーネントに作図して重ね表示されてみては？
　という気は　しないでもないですが～
　そうすれば、XOR表示しなくても良いし
　消すのも、その別コンポーネント上だけを消せば良いし
　図形移動時、その別コンポーネントそのものを移動すれば
　何度も描き直ししなくても良いし

４）ヘルプ
　ヘルプに「最新バージョンの変更点」（Ver.10.01.1～8）が
　記載されていませんが・・・
　気になる　って言えば　気になる

５）Ver.8.25 バージョンアップの際、

外部変形等で lw lt が表れても、曲線指定を解除しないようにした（ly lg 空行では従前どおり曲線解除される）

との事だけれども、
　３本の色が異なる線を曲線属性化してる場合
　外部変形バッチファイルを実行し、JWC_TEMP.txtが作られる際

lc2
pl
～～
lc3
pl
～～
lc4
pl
～～
#

となってしまう
大抵の外部変形では「pl」で曲線属性開始と認識してしまい、3つの曲線属性の線と認識してしまうのではないかと想像します　なのでここでは

lc2
pl
～～
lc3
～～
lc4
～～
#

と出力して欲しいのではないかと思います

６）外部変形での曲線属性
　昨今のバージョンアップで
　寸法線の「□寸法をグループ化する」、貼付時、建具、線記号変形、図形、座標ファイル、での「□グループ化」、と　曲線属性化する機能が増えていますが、外部変形では今でも
　線だけ　又は　ソリッド図形だけ
　しか曲線属性（グループ）になりません
　曲線属性化やグループ化をしても、外部変形を実行すれば、それが解けてしまう
　その辺
　外部変形を作っていると　どうしても気になる点ですね

７）外部変形での線幅（REM #zw）
　バッチファイルで REM #zw を指示すると
　「lw%d」
　により線幅の設定・変更が可能になりますが
　基本線色の標準線幅値がそのまま出てきます
　（線色1の線幅を「8」にしている場合、lw8 と出る）
　その状態で作図をすると
　線幅に「8」を設定した線が作図されます
　その線は、設定→基本設定→色・画面　での
　線色１の線幅値にはなりません

　標準線幅にするには「lw0」を指示すれば良いですが
　標準線幅である、という事を外部変形側で知る為には
　基本線色の標準線幅を JWC_TEMP.TXT に書き出してくれる
　という事が最低条件になります
　例えば
　hlw 8 17 25 34 42 51 59 68
　等のような感じで
　（SXF線色の標準線幅は 18 固定なので　それは不要です）
　これが出てくれば、外部変形側で参照して
　「lw0」出力を行う事が出来るようになりますから
　設定→基本設定→色・画面　でのコントロールが可能なまま
　と出来ます

８）外部変形でのexe実行
　バッチファイル内にて
　REM #c、REM #f、　バッチファイル指定外の通常のREM
　の下で exe実行を行うようにしていても
　exe実行は行われない
　→バッチファイルの上部で記述するか　或いは
　　exe実行の前行にラベルを置いて上部からGOTOさせる

取り合えずは、こんな感じ

2025年12月10日11:00

[JWW] Re:全体表示について

Jw_cad作者さんサイトの掲示板での発言

図面を開くときや両ドラッグ右上の全体表示の挙動が、図面枠の横長に合わせて表示されるのですが、現代のパソコンは昔と違い１６：９の物が多く、この仕様ですと、縦の上下が画面外になるため、大量の図面を少しずつ修正する必要があるときに、修正する場所が画面外になることがあります。
そこで、全体表示を図面枠の縦長に合わせることもできるようになると、図面が確実に画面内に収まると考えられますので、とても助かります。

以上、よろしくお願いします。

・過去記事参照
　https://afsoft.livedoor.blog/archives/52322902.html
　https://afsoft.livedoor.blog/archives/52313960.html
　https://afsoft.livedoor.blog/archives/52288063.html
　https://afsoft.livedoor.blog/archives/52130562.html
　https://afsoft.livedoor.blog/archives/51201361.html
　Version 6.10 (2008/09/13)にて要望は叶えられるでしょう

追記：

一応基本設定は探したのですが、見つけられず。過去の投稿にもなさそうでしたので、無いと決めつけてしまいました。

との事で解決
作者氏掲示板（双方）にて「全体表示」をキーワードに検索すれば、同様のQ&Aは２件は見つかるが、おそらくは見ていないか、検索もしていないのだろう　ヘルプも見ていないのだろう

2025年12月09日18:00

[JWW] DXF入力でちょっと気付いた事

以前の、Jw_cad作者さんサイトの掲示板での質問の件
https://afsoft.livedoor.blog/archives/52334884.html
での「rsel-a.dxf」は、現在の Ver.10.01.8 では開けるようになっていますが、図面左下の図面表題欄内のロゴに、円外側ソリッド図形が１つありますが、そのままJWW保存を行い、これを当方のビューワーやJw_cadの座標ファイル機能で見た所、

・円ソリッド
m_nPenStyle = (101) --------円ソリッドの指定
m_DPoint3.y = ( -1) --------外側円弧ソリッド
m_DPoint3.y = ( 0) --------扇形ソリッド
m_DPoint3.y = ( 5) --------弓形ソリッド
m_DPoint3.y = (100) --------全円ソリッド

https://www.jwcad.net/jwdatafmt.txt
このm_DPoint3.yの値が「-333.186394304557」という意味不明な値になってまして・・・

これ、何なんでしょうね？　みたいなー

外部変形の修正作業をしている時に
たまたま見つけました

DXFファイルを開く際の処理で、ハッチング要素（塗り）をソリッド図形に展開しようとして失敗しているとは思うんですが、こういうイレギュラーなデータを発生しているようで、属性取得も正常に動作していないようですし～（ソリッド図形、という事は分かりますが）

2025年12月09日16:00

[JWW] Re:図の移動時に残像が残る

Jw_cad作者さんサイトの掲示板での発言

Windows11Pro 25H2
Intel i7-8700K・RTX2070Su・GTX1050Ti　4K2枚画面
DirectX 12・Jw_cad Ver10.01.8

図の移動や複写、パラメトリックなど、線を移動させるときに残像が残り見難いです。マウスホイールを回して画面の拡大や縮小をすれば再描画されて綺麗になるのですが、動かすとまた残像が残り続けます。(ゆーっくり動かすと画面は真っ赤に染まります…。)

・"消去部分を再表示する"→ONOFF
・"Direct2D"→ONOFF
・Jw_Win.exeのプロパティの"互換性"にある
　⇒互換モード～　→ONOFF
　⇒カラーモードを制限～　→ONOFF
　⇒全画面表示の最適化～　→ONOFF
　⇒管理者として～　→ONOFF
　⇒高DPI設定⇒プログラムDPI この設定を使用して～　→ONOFF
　⇒高DPI設定⇒高DPIスケール設定高いDPIスケール～　→ONOFF

等全て過去にある助言は一通り試してみたのですが効果がありません。
どなたか同じような症状のかたいませんか？

解決案が手詰まりです。助言願います。

・過去に同様の質問有り
　https://afsoft.livedoor.blog/archives/52339507.html
　https://afsoft.livedoor.blog/archives/52338260.html
　https://afsoft.livedoor.blog/archives/52337551.html
　https://afsoft.livedoor.blog/archives/52329767.html
・現在の所、問題解決したという報告は無し

2025年12月06日12:00

[JWW] Re:外部変形での面積計算について

Jw_cad作者さんサイトの掲示板での発言

メーカー様からDXFデータを頂き外部変形を使用して面積を計算しようとするとエラーになります。
原因はおそらくですが線が接続されていないのではないかと考えています、それは表示上は繋がっているように見えるのですが、範囲選択での連続線としても読み取れないためです。
何とかして面積を出したいのですが、図面が複雑なため手動で書き換えるなどは避けたいです。
またリング状の面積を計算する際は外径部分の面積を出してから内径の面積出して引くという操作が必要なんでしょうか？
勉強不足のため申し訳ありませんが教えていただけると幸いです。

・面積を計算する外部変形は多数あるので、どんな外部変形の話の事なのか不明　エラーメッセージも不明
・繋がっていない＝誤差がある
　誤差認識を甘くする事で連続線認識する事はプログラミングとしては可能だが、その外部変形でそういう設定やプログラム変更が可能かどうかは不明
　誤差がある前提で、どの点を使って面積計算するのかは、その外部変形に依る

・線を接続する＝トリミング＝線と線の交点計算を行う
　一括計算するには、どの線とどの線をトリミングするのか？という自動判定が必要＝端点同士が近いものというアルゴリズムが必須
　円弧・楕円弧が入るとかなりややこしい＝接する条件の場合、粗いデータだと接しない可能性（交点が計算出来ない場合）がある→線分補間にする事になるだろうがそれでも良いのか否か
・トリミングではなく端点同士を結ぶ微小線を想定して計算する、という手法も有り得る

・図面が複雑＝一度に複数の図形の面積を計算する、という事？
　計算結果はどこにどのように書くのか？
　図芯位置？　表？　エクセルに出力？

＞リング状の面積を計算する際は外径部分の面積を出してから内径の面積出して引くという操作が必要なんでしょうか？
・算数的には　それが普通
・外側の円と内側の円が１セットである、という何らかの情報があるのなら、それを元に引き算処理の自動化は可能かもしれない
・円を線分補間して計算しているのなら、外側の円の補間線分の端点と　内側の円の補間線分の端点とをつなぐ線分を想定し、１度に計算させる手法はある（補間時の誤差は入る）
