今年の第２作目はホワイトボード消し用

副業先で　ちと　ホワイトボード消しを何個か欲しくて
ダイソーで１個 108円で買ってもいいんだけど
ひょっとして
台所の　水を含ませて拭いたら　どぎつい汚れも取れるってゆー白いスポンジ、あれが使えるんじゃね？とか思ったりして、やってみたら、水を含ませてないのでそれなりに強く拭いたけど、消えたｗ
というわけで
こいつをひっかけて　よく〒ポストに入れられてる水道業者の磁石マットを貼り付けたら　比較的安価に作れるんじゃない？　と思ったりして・・・

スケッチアップにて作図～
20180102a

3Dプリンタにて出力
20180102b

高速モードで 40分程。

磁石マットをハサミで４分割して
両面テープで貼ったｗ
20180102c

で、台所用スポンジを切って引っ掛けて
20180102d

完成ｗ

スチール棚にくっつくのを確認。

とりあえずこれを４つ作りました。

この作業をしてる最中、
ちょっくら失敗して、全然　フィラメントを出さなくなって
ギアを回転させて
前進も後進も出来ず、完全に詰まってしまったようで・・・

分解しましたｗｗｗ

細い釘使ったりして、詰まったフィラメントを取り除いて、
ノズルの先のほうは　分解状態で電源を入れて
加熱させといてから　もっと細い釘を出し入れして・・・
あ～
本当は　こんなことをしたらダメなんだろーなー
等と思いつつも
買って１年も経たずに　フィラメントを１ロールも使ってないのに、いきなり　ノズル交換とかだったりするのも嫌なので～

分解したのを元に戻し・・・　ヘッドのカバーは　もう面倒臭いので　外したままにしてるけど～

さぁ、フィラメントを差し込んで・・・なんとか　装着完了。ギア前進させたら　だらだらと流れ出して、ちゃんと出力できるようになった。ほっと一息。そして最後の１個を作って　終了。　あ～面倒臭かった～

2018年01月01日15:00

今年の第１作www

というわけで今年の第１作は

副業先で使う用具その１だｗ

スケッチアップで作図～
20180101a

3Dプリンター　すくーぼ　で出力！
20180101b

よし！　出来た！

ちなみに　ここに至るまでに失敗は３回www

2017年11月23日13:01

試作８　・・・

試作７と同じデータで
まぁ　スタンプとしての能力は諦めましたがｗ
とりあえず　文字の中身が空いてしまう件を
何とかしたいと思い
SCOOVO Studio でのアドバンス設定を
少し　いじってました。

うん　よく分かんないｗ

でもまぁ取りあえず、かんたん設定よりは
文字の中身が詰まったように（詰まってない所もあるけど）
出来たんではないかと思う。

その間、新たに　ゴミ３つ制作ｗｗｗ
（１つは　フィラメントが途中で出なくなった
　フィラメントロールを　たわませる作業を忘れてたんで）

まぁ、こんな事をやってても文字のスタンプは作れないんだけどｗ

これについては　これでおしまい。
次は　他のネタを考えて　やる事にします。

2017年11月22日01:50

試作７　～スタンプ２～

というわけで　文字が大きければもう少しマシだろうか？
という事で
20171122a

という具合に、大きくなってしまったけど
ＨＧゴシックＥ・12mm で作ってみました。

普通・100％・サポート材あり
予熱時間＋3時間24分7秒＋α
20171122b

なんかねー　文字のエッジが出てて、アウトライン状態になってる・・・
そのせいか、
朱肉も文字の真ん中につかないから全然ダメだわ・・・
なぜ　こうなった！？

SCOOVO Studio での
普通（0.2mm）でのツールパス状態。
20171122c

高速（0.3mm）でのツールパス状態。
20171122d

ちょっと待て！

普通（0.2mm）のほうが密にならないとおかしいのに
高速（0.3mm）のほうが密になってないか！？

たまたまの計算結果？
いやいやいや・・・
絶対　おかしいよ。
バグってんじゃないの？　マジで！

はぁ・・・・・

時間と材料と電気代が　また　無駄になったか・・・

2017年11月20日15:00

試作６　～スタンプ～

というわけで
［請求書在中］のスタンプが欲しいんで
作ってみようって事で。

スケッチアップにて
20171120a

というのを作ったんだけども、
途中
なんか　うまく　面が抜けないなー　面が張れないなー
といろいろやっててもダメ。

そういえば・・・　スケッチアップって、小さい面は直接作れない　って事をようやく思い出す。
で
10倍した状態で面を張り
最後に 0.1倍した。

で、
SCOOVO C170 にて
普通・100％・サポート材あり　で作ってみた。
予熱5分程＋1時間29分24秒＋α
20171120b

裏面は少し凹まして　サポート材ありにしてるので　取り外しは簡単。手で取れる。
20171120c

さぁ、100円均一の朱肉を使ってみよう。
20171120d

うん、ダメだ。ひでぇｗｗｗ

ちなみに　100円均一の赤スタンプ、黒スタンプは、もっとダメ。

ゆっくり・100％・サポート材あり　でも作ってみた。
予熱5分程＋2時間36分17秒＋α
うん　あんまり　かわんないｗ

PLA は ABSよりも着色には向いていない　って　あったと思うので　そういうのも関連しているのだろう。インクがぜんぜん乗らないなぁ。
まぁ、文字は　7mm角くらいなので　もっと大きくするとマシになるのだろうけれども。。。でもあまり大きくしたくないしなぁ。
う～ん
どこかに　Pilotインクでも落ちてなかったっけ？ｗ
絵の具とかだとどうだろう？
それはまた今度。

追記：
アクリル絵の具、ガラス絵の具　を使ってみたけど、ダメねｗｗｗ

2017年11月15日00:00

試作５　サポート材の利用

というわけで、副業先で使うネタの改造をば。

とりあえず、ベッタリつくから　はがしにくいし、青テープを取り除くのも大変なんだろう、という事で、隅に高台を付け（といっても高くはないｗ）、ほとんどを浮かすようにしてみました。あと、円柱も　セグメント24 から 48 に変更。円は綺麗になるけど、造形物のデータ量とかは所詮知れてる程度だし、それで　糸が少なくなるかな？　と想像してみたりで。
20171115a

さぁて、それでは、印刷開始！

と始めた早速、宙に浮いてるところの　糸がだら～んとしてしまい、ヘッドにひっつき、他を巻き込んで、こりゃだめだ！　と　5分程度で即　あきらめ。
ネットを見ると、サポート材を使うと、はがしやすくもなるし、中空の問題もそれなりにクリアされるだろう、という事で、サポート材を有りにしてみた。
高速・100％　で
5時間55分4秒　だったものが
6時間12分21秒　に変わったけれども、まぁ、17分程度なら誤差レベル。

さぁて、それでは、印刷開始！

１時間ほどしてみてみると・・・　ノズルからフィラメントが出ておらず、失敗。

これはおそらく、背面にひっかけてるフィラメントのローラーがちゃんと回らず引っ張ってて、フィラメント供給が強制停止されて出なくなったのだろう、と推測。まぁ、フィラメントロールの設置って　すげーアバウトだしなぁ。

そゆ訳で、ローラーはある程度回して　だら～んとさせておく事にする。定期的に（１時間毎くらい？）、だら～んとさせる作業をする。

さぁて、それでは、印刷開始！

しかーーし・・・　ノズルの温度が 210℃で止まって印刷開始されない。
１時間くらい待ってもダメ。

電源切って　30分ほど待って　再度　印刷開始。

200℃前後で行ったりきたりで全然ダメ。

説明書にも　何も　書いて無い。
う～ん　どーせー　と言うのだろう？
ネットで見ると、ヘッド横のファンを　アルミホイルで巻いて塞いだ　というのがあったので、まぁ、いい加減にだけども、アルミホイルでファンをふさいでみた。巻いてはいない。

よし、今度は　215℃近くまで行って、印刷開始した！

加熱されすぎるとヤバイだろうけど、温度は最大でも220℃くらいまでしか上がらなかったのでまぁセーフだろう。上がり過ぎたらアルミホイルを外せばいいやｗ　　あ、ヘッド回りのカバーのねじは　下２つを外してます。ヘッドのノズルが見えないと　ゴミ除去も出来ないし。

印刷は順調に進み、１時間毎くらいで様子をみつつ、ローラーをたわませつつ。

出来た！

20171115c

100均はがし器を使って　取り外し。
まぁ、固い事は固いけれども、前回とは段違いに簡単。
20171115d

裏面は・・・

おー
前回とは大違い。　サポート材　やるじゃない！ｗ

円柱部分の糸は　う～ん　やっぱりあるなｗ　まぁいいか。

ハサミ等でゴミを除去してと。　質量は 61g

完了！

さて、焼いといたリンゴのケーキの味見でもしますか～ｗｗｗ
20171115f

（切ってある所は　親用に自宅に持って行った）

2017年11月14日10:00

試作５　・・・　以前の問題でした

あ、さてさて、次は
以前に作った奴の改良版を作ろうと思っていたんですが

スケッチアップで3Dモデルを作成し
STL保存し
SCOOVO Studio で開いて、Gコード生成して、
さぁ　印刷だ！

と　やったんですが～

ヘッダん温度が、213℃以上　上がらず・・・
215℃にならないので
印刷不可。

３時間待ちましたが　ダメでしたね。

ひらすら 213℃付近をさまよってて　どーにもならず。

終了。

壊れたかな？ｗｗｗ

しばらく時間を置く事にします。

とりあえず、ユーザー登録しておくか～
と
マニュアルに記述されてるURLを開こうと思ったら・・・
・・・
サーバー消滅　してたでござるｗｗｗ
・・・
ひでぇｗｗｗ

Abee に統合された？って情報もあるけどしかし
それならそれで　販社はそういう情報を
客に売る時に、言うべきなんじゃないのん？

2017年11月14日03:30

試作４　やはり接地面はそれなりに無いとダメだなぁ

というわけで、接地面を大きくしてやり
ある程度は　ワークテーブルにひっつけさせてやれば
ヘッドの動きとか　ごみとか　に持っていかれる事は
早々無いだろう　と想定して
20171114a

という具合にして、STLファイル保存し、
SCOOVO Studio で開いて
SCOOVO C170 で印刷開始。
普通・100％：1時間44分22秒　と表示。

これならいけるだろう！と思いきや・・・

何じゃこりゃあ！？ｗｗｗ
20171114b

最初は調子良くて
途中経過も　悪くなかったのに・・・

気を取り直して、ワークテーブルを設置しなおして再度印刷開始。
20171114c

よし、くっついた！　最初の問題はクリアだ！

20171114d

今のところは順調だが・・・

20171114e

出来た！
1時間57分54秒　と表示。10.4g

20171114f

先日の100均道具は使ったが比較的容易に外れた！

20171114g

ニッパーで少しゴミをカットして、いちお　出来上がりだ！

下面が空間領域だった所はさすがにゴミが目立つけれども
表側は　まぁ　こんな感じだろう　という事で
そこそこ想定通りで、まずまずな結果。

ふぅ～

2017年11月13日02:18

試作３　・・・　散々な結果

という訳で、下面がべったり付くから外しにくいのだろう、って事で、取りあえず、４隅以外は底上げしてみるか？そのまえにテストで
20171113a

というのを考えてみた。

そりでは、高速・100％で印刷開始。
１時間25分39秒　と表示。
結果がコレだｗ
20171113b

手で安直に取り外すと、ぽきっとイったが気にしないｗ
裏側はこんなのだ。
20171113c

予想はしてたが、ひでぇｗｗｗ
約７ｇ。

そりでは、ゆっくり　でやってみるとどうだろうか？
という事で・・・
ゆっくり・100％で印刷開始。２時間49分43秒と表示。
さすがに遅い・・・
と思って見ていたら・・・　ん・・・

ゆっくり＝細かく＝軽い＝テーブルに定着する前に浮き上がってゴミとくっつきヘッドにくっつき、もー、無茶苦茶状態で、お話にならない状態。２～３度　やりなおすが全部ダメ。

大体、印刷開始してから実際に印刷するまでが長く、その間、ヘッドのノズルからどんどん糸が出てきてゴミ化していく。それが印刷の邪魔をするんだよな。
はい。

こんなの、マトモに　印刷出来るか！！

で、テーブルの高さがアレなのか？といじってしまったのが運の尽き。

調整が全くうまく行かなくなって、もー、時間とフィラメントだけがどんどん消費していく。

まぁ、ゆっくりモードは一切使えねぇ～　という事で、普通モードにする。

そりでは、普通・100％で印刷開始。
１時間44分22秒　と表示。

印刷開始。　・・・　失敗。　・・・　テーブルの高さを変える。
印刷開始。　・・・　失敗。　・・・　テーブルの高さを変える。
印刷開始。　・・・　失敗。　・・・　テーブルの高さを変える。

印刷開始。　・・・　今度はちゃんと最初の４つの四角は書いた。よし！
と思ったら次の段（レイヤ）に移行するときのヘッドの移動で　くっついて　はがれて　ぐしゃぐしゃに。
失敗。
テーブルの高さを変える。

印刷開始。　・・・　今度はちゃんと最初の４つの四角を描いた。次も行けた。よし！
しばらく放置して
30分後に見てみると・・・　フィラメントが出なくなってて、ヘッドだけがむなしく動いてた。
なんだこれ・・・

フィラメントを一旦除去しようとしたが、抜けない。
ノズルが詰まったか。
引いてダメなら押してみろ。
というわけで、逆に押し込んでも、最初はノズルから何も出なかったが、しばらくして、ようやく出た。
はぁ・・・

ノズル周辺のフィラメントのゴミをテキトーに取り除き、
気を取り直して、
再度印刷だ。
20171113d

最初は順調だった。

１時間ほどしてみてみると・・・

20171113e

何だこれ・・・

もう・・・ぐちゃぐちゃ・・・

もう僕はダメだよパトラッシュ・・・

2017年11月11日23:30

試作２

というわけで、スケッチアップ7 にて
20171111a

という3D絵を描いて、円のところはコンポーネント化しているので、分解してから、STL保存。

SCOOVO Studio で開き、高速・密度100％で　Gコード生成し、
SCOOVO C170 で印刷開始。

ヘッドが215℃に上がるまで待機状態：約10分
サイズは、90×135×25(H)　下部の厚みは 3mm にした。
加工時間：約 7時間10分

音は相変わらず　気が狂いそうな音で　うるさい。

最初はならす感じでいきなりフィラメントを吐き出す、という事はしない。実際、樹脂を出し始めたのは１時間強経ってからだったと思う。

出来上がりは　こんな感じ。
20171111b

約60g

こんな感じで、クモが至る所で糸はってる感じ。
円柱の一部は明らかにちゃんと出てない。
結構　ひどい。
PLAはサンドペーパーとか使えない。ハサミで切ったりしてた。

ワークテーブルに　ガッチリ　くっついて　容易に外れない。

100円均一店で
20171111d

を買っておいたのでコレを使う。
割れないよう注意しつつ、力を込めて　はがしに掛かる。

なんとか取れた。
20171111e

しかし、裏面は・・・
20171111f

青テープが綺麗にはがれない。
綺麗にはがす方法を教えてくれ＞メーカー
マニュアルには書かれていない。

う～ん

・・・

４万円ほどのダヴィンチを買った方が正解だったか？

もう早速　後悔しまくっておりますｗｗｗ

2017年11月10日15:39

試作１

というわけで、スケッチアップで試作をつくり、
STLファイルを作り、
SCOOVO Studio で開いて云々、をしようとしてたんですが

１）　3Dモデル作りは慎重にｗ
　　平板を作って円柱を立てたモデルを作ってましたが、面が重複してたらしく？　なかなかうまく行かなかった。

で、SCOOVO で印刷しようとするも、なかなかうまく行かず。

前回の出力から少し間があいたせいなのか、フィラメントがちゃんと送れていないらしい？　結局、
1：　一旦、フィラメントを抜く
2：　ハサミで切って　再度　フィラメントをセット
3：　テーブルに青テープをちゃんと貼ってセット
4：　ホームポジションに移動
5：　印刷開始
をした。
しかし、なんかうまく行かず大きいモデルは諦めた。

まずは小さいものから始めよう。

20171110a

40×40×15H。
下の厚みは最初 1mm にしてたんだけど、うまく行かず、2mm にした。
厚みは　やはり最低でも 2mm は必要っぽい。

20171110b

出力したけど、かなり強烈にくっ付いている。

最低ｗｗｗ

20171110c

マイナスドライバー使ったら傷付いた。当たり前か。
しかし、取れないんだから仕方がない。
専用の工具が必要か？

20171110d

ちゃんとくっつかず　紐状態になっている箇所がいくつか。
手で取り外す。

20171110e

裏面。
テープの跡が残って結構汚い。
こうなると厚み 2mm も足りない感じがする。

高速モード・密度100％で　40分程。質量は 5g。

40分といっても、ヒーター加熱に時間が掛かるし、何度もやり直しているので　ここまでくるのに５時間位掛かっているｗ　しかーし　このユニットを 3×3　にしたいんだけど、仮に出力が出来たとしても、テーブルからちゃんと外せる気がしない。外す時に　パキンと割ってしまいそうだ。
ちなみに
当初、3×3 状態のを出力、ってやると、9 時間　って表示されたｗ
・・・
無理。　やってらんないｗ
・・・
少しやってたんだけど、結局、フィラメントが全然出力されていなくて、途中で止めたｗ

・・・

まぉ取りあえず、副業先に持っていって　大きさがちゃんと合っているかどうかを確認しよう。

2017年11月07日14:00

SCOOVO C170のワークテーブルサイズ

取りあえず、副業先で使うネタを作ってみようかな？　という事で
まず
前に入れたスケッチアップ７に、STL出力のプラグインを入れようと思って、以前ダウンロードしたものはどこに行ったっけ？と探し回ってました。　あ～　ようやく見つけた・・・　ふぅ。

で、
　最大造形サイズ：175×150×150㎜（高さ×幅×奥行き）
との事なので

まず、スケッチアップで　150×150の四角を描いてプッシュプルで 2mm 上げる。そこに、円柱を立てていって、保存して、STL出力。で、SCOOVO Studio で STLファイルを開き、Gコード作成をするも、エラーして全然ダメ。

何でだ？　円のセグメントの線の長さが短いのか？
いやいや、そんな事は無いだろー　と
ゆっくりモード（0.1mm）で Gコード作成しても同じくエラー。

150×150　きっちり　だとダメなんだろうか？　と
4辺　1mmずつ減らして
148×148　にしても　ダメ。
145×145　にしても　ダメ。

円柱の書き方が悪かったんだろうか？　と思って書き直してみても　やっぱりダメ。

う～ん　なんなんだ？

まぁ取りあえず、単純な直方体でやってみるか。

150×150×高さ2　では・・・　ダメ。
140×140×高さ2　では・・・　OKだった。　やっと OK が出たか・・・
148×148×高さ2　では・・・　ダメ。
145×145×高さ2　では・・・　ダメ。
144×144×高さ2　では・・・　OK。
・・・
う～ん・・・
・・・
エラーメッセージで 150mm以内にしろ、とか出てるけど、う～ん、なんだかなぁ～
・・・
高さは確認してないけど・・・

で、最初のデータ、下の直方体を 144×144　にして、SCOOVO Studio で開いて、Gコード作成したら、やっとこさ　出来た。　ちなみに、円柱は最初コンポーネント化したけど、面が抜けてしまったので、全部分解してからSTL出力してみると OK になった。

円柱サイズは　ちゃんと計測してこないとゴミになってしまうんで、今度　仕事場で測ってきてから再度作り直して出力する事にしよう。

というわけで、
スケッチアップ７で　モデル作成
→　STL出力
→　SCOOVO Studio で開く
→　Gコード作成
→　印刷
という　おおよそのステップ確認は出来た、という事でｗ

2017年11月06日01:00

3Dプリンタを買ったｗ

というわけで　大阪日本橋に行って

3Dプリンタを買ってしまいましたｗ

まぁ、ボンビーだし減価償却も面倒なので10万円未満の奴・・・
というわけで
送ってもらって　開封したら　↓コレ　だった。
SCOOVO C170
http://abee.co.jp/3dp/scoovo/c170/
です。
左右・前面に透明パネルがついてるけどそれ別売オプション。

添付ソフトは STLファイルを読み込んで、Gコード生成させて、印刷、ってするだけ。USBメモリがついているのでそこからセットアップ。少しだけサンプルあり。

まず、フィラメントのセットが、不十分だったせいか、ちゃんと出力できなかった。ゆっくり押し込んで、ある程度、ノズルから出させないとダメ。でないとフィラメントがちゃんと出てこない。

磁石でついてるテーブルを外し、青いテープを貼る。
これ、ちゃんと貼らないと後で悲惨な目になる。
絶対に　重ねて貼ってはダメ。
ヘッドがこすってめくれて　テーブルは傷付くし、出力も失敗するし、フィラメントも電気代も青テープも時間も無駄になってしまう。

青テープを貼ったテーブルを付けて、
取りあえずサンプルの　エスプレッソカップのSTLを開き、設定は標準（高速、密度100％）で「印刷」を開始。ちなみに、密度は 10％、30％、100％、ってあるけど、10％ってどんなんだろう？って思ってやってみたけど、なんか、わしゃわしゃなゴミが生成されただけなので　よっぽどじゃない限りは　やめといたほうがいいかとｗ

ノズルのヒーターが 200℃くらいまで上がるのに時間が掛かって、３時間半ほどで終了。

音がねー　滅茶苦茶　うるさいですｗ

なんかもう　気が狂いそうな音ｗｗｗ

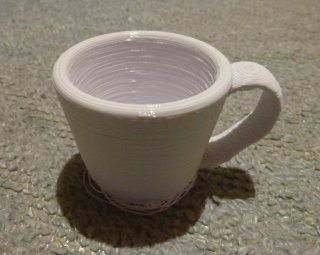

ゴミを２つ作って　青テープを横着に貼ってしまったせいで、悲惨な結果となりましたが、こんな感じｗ　ちなみに、出力したモノは　結構強く　貼りついているので、取る時は注意が必要。
20171106a

高さは 4cmくらい。
高速モード＝粗いモードで３時間半程だけど、
粗くないモードにすれば　もっと時間は掛かるんじゃないかと想像します。

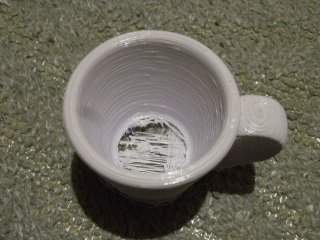

前回のゴミを横着にはがして、青テープを横着につけた結果がこのザマだｗ
20171106b

底がマトモに出来てないｗ

まぁ、底は仕方がないにしても、取っ手の下側は結構、ひどい状態になってる。高速モードだからかもしれないけど、これは結構悲しいかもしれない。

これで 32g 位。店には、フィラメント 5.1円/g と書かれていたので、163円程。

粗くないモードにすればフィラメントも沢山使用しそうな気もするので、重さ＝価格も変わってくるとは思うけれども。

ちなみに、
Cube3 は小さいけどワークテーブルも小さいのでパス、
ダヴィンチはスキャナ付のしか置いてなくて、デカかったのでパス、
そのほかは高いものしか無かったので
ほとんど選択肢が無かった。

色々試してみないと分かんないと思うけれども、
それなりに遊べそうな気はしています。

・・・

メーカーサイトを見ると・・・　ん？・・・

おい！！　店頭のポップの仕様と
メーカーサイトの仕様　全然　違うやんけ！！

最小積層ピッチ 0.05、ワーク 200mm×200mm、ABS/PLA 使用可って書かれていたのに
最小積層ピッチ 0.1、ワーク 150mm×150mm、PLA のみ使用可　となってるやんけ！！

やられた・・・

あのポップ、X9 のスペックだったのか？
そのポップの下に値段が付いてて、この製品、って事で買ったんだけど、なんか、マジムカつくｗｗｗ

やってくれるぜ◯◯電機・・・
